製品情報
| ガイド幅もしくは直径: 45 | ガイド幅: 4メーター | モデル番号: lmae35 |
| 原産地: 中国(本土) | 銘柄: cie、 mlae | 材料: Gcr15クロム鋼( インポートされた韓国) |
| タイプのリニアガイドウェイ: フランジリニアガイドレール | 範囲のリニアレール: 15mm-65mm | アプリケーション: cncマシン、 旋盤機械、 自動システム |
| 建設: リニアガイドレールとブロックアセンブリ | ガイドタイプ: から657〜 | 精度等級: P0-p5 |
| ケージ: ケージを持つケージの有無にかかわらず利用可能 | 組立型: 標準アセンブリ( 低域と高が可能です) |
包装

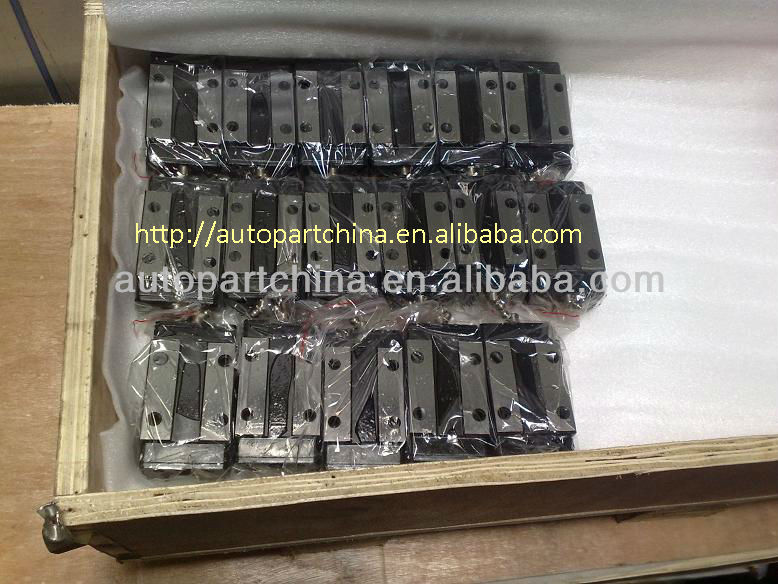

| 包装: 業界のパッケージングとでお客様のご要望とパッケージリニアガイド |
仕様
リニアガイドレールブロックassy自動機で使用されてい、 パンチングマシン、 コンベアベルトシステム; 研削盤、 彫刻
をローラーリニアガイドアセンブリ適切な配置することです鋼の間にボールスライドとガイドスライドとの間の摩擦を作るためにスライドとガイドに変更で圧延静摩擦少ない差と良いフォロー- アップ、 あれはラギングまでの間駆動信号と機械的作用は、 非常に短い、 向上に有益である応答速度と感度のncシステム。

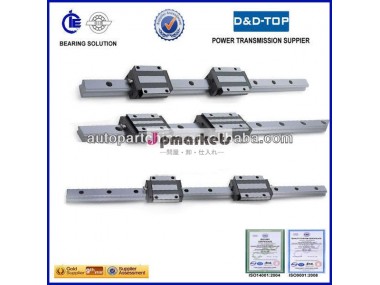

高精密リニアガイド自動システムのための
1)滴に駆動電力に匹敵実質的に普通の第十機械。
2)v型に比較して、 クロスローラガイド、 摩擦抵抗を減少させることができによって40倍。
3)に適応し、 高- スピード直線的な動き、 その瞬間の速度が高くなっ約10倍をスライディングよりガイド。
をリニアガイド空くリスから株式:
タイプ | 次元のアセンブリ | スライドブロックの寸法 | の寸法ガイドレール | ||||||||||||
h | w | w2 | e | l | B・回; j | Mq・回; l | l1 | 油穴 | t1 | n | w1 | h1 | f | D・回; d・回; h | |
lmae15b | 28 | 34 | 9.5 | 4.6 | 66 | 26・回; 26 | M4・回; 6.4 | 40 | 3 | 8.3 | 5 | 15 | 14 | 60 | 4.5・回; 7.5・回; 5.3 |
lmae20b | 30 | 44 | 12 | 5 | 77.8 | 32・回; 36 | M5・回; 8 | 48.8 | M6・回; 1 | 7 | 6.5 | 20 | 18 | 60 | 6・回; 9.5・回; 8.5 |
lmae20bl | 92.4 | 32・回; 50 | 63.4 | ||||||||||||
lmae25b | 40 | 48 | 12.5 | 7 | 88 | 35・回; 35 | M6・回; 9.6 | 57 | M6・回; 1 | 11.8 | 6.5 | 23 | 22 | 60 | 7・回; 11・回; 9 |
lmae25bl | 110.1 | 35・回; 50 | 79.1 | ||||||||||||
lmae30b | 45 | 60 | 16 | 9 | 109 | 40・回; 40 | M8・回; 12.8 | 72 | M6・回; 1 | 10 | 6.5 | 28 | 26 | 80 | 9・回; 14・回; 12 |
lmae30bl | 131.3 | 40・回; 60 | 94.3 | ||||||||||||
lmae35b | 55 | 70 | 18 | 9.5 | 119 | 50・回; 50 | M8・回; 12.8 | 80 | M6・回; 1 | 15 | 6.5 | 34 | 29 | 80 | 9・回; 14・回; 12 |
lmae35bl | 144.8 | 50・回; 72 | 105.8 | ||||||||||||
lmae45b | 70 | 86 | 20.5 | 14 | 148.2 | 60・回; 60 | M10・回; 16 | 105 | M8・回; 1 | 18 | 13 | 45 | 38 | 105 | 14・回; 20・回; 17 |
lmae45bl | 173 | 60・回; 80 | 129.8 | ||||||||||||
lmae55b | 80 | 100 | 23.5 | 15 | 170 | 75・回; 75 | M12・回; 19 | 121 | M8・回; 1 | 20 | 13 | 53 | 44 | 120 | 16・回; 23・回; 20 |
lmae55bl | 205.1 | 75・回; 95 | 156.1 | ||||||||||||
