製品情報
| 製造工程: 転がされた糸 | 材料: Gcr15 | 長さ: 要求40mm-5500mmに従って |
| モデル番号: SFU1204 | 原産地: 台湾 | 銘柄: HIWIN |
| 鉛ピッチ: 4mm | 外径: 12mm | 精密等級: C5、C7 |
| ナットのタイプ: 単一ナット、二重ナット | フランジのタイプ: 円形のフランジ、二重切断Hのタイプ | サービス: 供給のデッサンおよび終わりの機械化 |
| 供給の一致プロダクト: 球ねじナットおよび端サポート |
包装
| 包装: 個々のプラスチックbag+標準的な輸出カートンか木の場合。 私達の顧客の要求に従って。 |
仕様
高速HIWINの直線運動の球ねじSFU1204 1.Original HIWIN質2. 4.OEMサービスを機械で造る低価格3.Precision

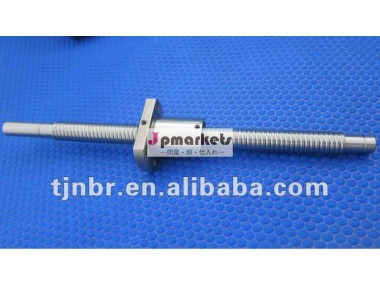

HIWINの直線運動の球ねじSFU1204
1.Ballねじ紹介:
球ねじはねじ、ナットおよび球から成っている。 その機能は球ねじのそれ以上の延長そして開発の直線運動に回転式動きを回すことである。 この開発の重大さは滑走行為から圧延軸受けに移ることである。 少し摩擦によって、球ねじはさまざまな産業設備および精密機械で広く利用されている
2.Ballねじは適用する:
1.工作機械
2.Industrial機械類の印刷、ペーパー処理、自動機械、織物、等
3.Electronic機械類のロボット、計器、医療機器、X-Yテーブル、工場自動化装置、等
4.Transport機械類の運搬機、核リアクターアクチュエーター、等
5.Aircraft適用: 航空機は、アクチュエーター、空港ローディング装置、等3.Feature
はためく:
1.Rolledおよび両方をひくことは持っている
2.The精密はC3-C7、P0-P5である
3.Max長さは6mであり、直径は80mmである
4.低雑音およびバックラッシュとの良い業績
5.haveは港の近くで工場、大きい生産を、所有する
6.competitive価格、時機を得た配達
球ねじ指定(SFUシリーズ):
I: 鉛 Da: 球Dia. K: 剛さ(m) Kgf/μ カリフォルニア: 基本的な動的評価の負荷(Kgf) Coa: 基本的な静的な評価の負荷(Kgf) 単位: mm | ||||||
部品番号 | d | I | Da | カリフォルニア | Coa | K |
SFU1604-4 | 16 | 4 | 2.381 | 625.1 | 1253.7 | 21.8 |
SFU1605-4 | 16 | 5 | 3.175 | 888.1 | 1525.4 | 22.1 |
SFU1610-3 | 16 | 10 | 3.175 | 716.4 | 1232年 | 16.6 |
SFU2004-4 | 20 | 4 | 2.381 | 692.8 | 1583.7 | 26.9 |
SFU2005-4 | 20 | 5 | 3.175 | 999.3 | 1994.7 | 27.3 |
SFU2504-4 | 25 | 4 | 2.381 | 775.4 | 2045.6 | 33.4 |
SFU2505-4 | 25 | 5 | 3.175 | 1119.4 | 2581.4 | 33.8 |
SFU2506-4 | 25 | 6 | 3.969 | 1493.5 | 3117.1 | 34.1 |
SFU2508-4 | 25 | 8 | 4.762 | 1903.3 | 3695.3 | 34.5 |
SFU2510-4 | 25 | 10 | 4.762 | 1903.3 | 3695.3 | 34.5 |
SFU3204-4 | 32 | 4 | 2.381 | 867.5 | 2639.5 | 42.5 |
SFU3205-4 | 32 | 5 | 3.175 | 1264.1 | 3402.8 | 42.8 |
SFU3206-4 | 32 | 6 | 3.969 | 1706年 | 4217.3 | 43.2 |
SFU3208-4 | 32 | 8 | 4.762 | 2177 | 5015.1 | 43.5 |
SFU3210-4 | 32 | 10 | 6.35 | 3092.6 | 6101.6 | 44.2 |
SFU4005-4 | 40 | 5 | 3.175 | 1407.1 | 4341.5 | 53.2 |
SFU4006-4 | 40 | 6 | 3.969 | 1889.2 | 5317.5 | 53.5 |
SFU4008-4 | 40 | 8 | 4.762 | 2412.7 | 6334.9 | 53.9 |
SFU4010-4 | 40 | 10 | 6.35 | 3480 | 7979 | 54.6 |
SFU5010-4 | 50 | 10 | 6.35 | 3898 | 10325.7 | 67.5 |
SFU5020-4 | 50 | 20 | 7.144 | 4621.1 | 11881.3 | 67.9 |
SFU6310-4 | 63 | 10 | 6.35 | 4401.9 | 13611.2 | 84.3 |
SFU6320-4 | 63 | 20 | 9.525 | 7401.1 | 19008.8 | 85.7 |
SFU8010-4 | 80 | 10 | 6.35 | 4900 | 17366 | 106 |
SFU8020-4 | 80 | 20 | 9.525 | 8403.2 | 25345.1 | 108 |
SFU10020-4 | 96 | 20 | 12.7 | 9404.9 | 32737.4 | 134 |
