製品情報

製造工程: 転がされた糸	材料: GCr15	長さ: 6000mm
モデル番号: BK12	原産地: 中国(本土)	銘柄: IXIN

包装

包装: Polywood箱

仕様

球ねじSFU DFU経済的な転がされたタイプ速く配達

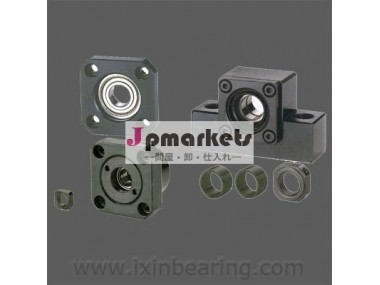

線形球ねじはハウジングBF、EK E-F、BK FF、FKを支える
厳密な選択のために私達のpdfカタログを使用しなさい



球ねじサポート単位BF… BK
モデルNo.	d1	L	X	Y	Z	モデルNo.	d1	L	X	Y	Z
BF10	8	20	6.6	10.8	5	BK10	10	25	6.6	10.8	5
BF12	10	20	6.6	10.8	1.5	BK12	12	25	6.6	10.8	1.5
BF15	15	20	6.6	11	6.5	BK15	15	27	6.6	11	6.5
BF17	17	23	9	14	8.5	BK17	17	35	9	14	8.5
BF20	20	26	9	14	8.5	BK20	20	35	9	14	8.5
BF25	25	30	11	17.5	11	BK25	25	42	11	17.5	11
BF30	30	32	14	20	13	BK30	30	45	14	20	13
BF35	35	32	14	20	13	BK35	35	50	14	20	13
BF40	40	37	18	26	17.5	BK40	40	61	18	26	17.5
単位E-F球ねじサポート… EK
モデルNo.	d1	L	X	Y	Z	モデルNo.	d1	L	X	Y	Z
EF6	6	12	5.5	9.5	11	EK4	4	15	5	-	-
EF8	6	14	6.6	11	12	EK5	5	16.5	5	-	-
EF10	8	20	9	-	-	EK6	6	20	6	9.5	11
EF12	10	20	9	-	-	EK8	8	23	7	11	12
EF15	15	20	9	-	-	EK10	10	24	9	-	-
EF20	20	26	11	-	-	EK12	12	24	9	-	-
						EK15	15	25	11	-	-
						EK20	20	42	11	-	-
球ねじサポート単位FF… FK
モデルNo.	d1	L	X	Y	Z	モデルNo.	d1	L	X	Y	Z
FF6	6	10	3.4	6.5	4	FK4	4	15	3.4	6.5	4
FF10	8	12	3.4	6.5	4	FK5	5	16.5	3.4	6.5	4
FF12	10	15	4.5	8	4	FK6	6	20	3.4	6.5	4
FF15	15	17	5.5	9.5	5.5	FK8	8	23	3.4	6.5	4
FF20	20	20	6.6	11	6.5	FK10	10	27	4.5	8	4
FF25	25	24	9	14	8.5	FK12	12	27	4.5	8	4
FF30	30	27	11	17.5	11	FK15	15	32	5.5	9.5	6
						FK20	20	52	6.6	11	10
						FK25	25	57	9	15	13
						FK30	30	62	11	17.5	15
