製品情報
| 原産地: 台湾 | 銘柄: Nine9 | モデル番号: N9MT0802MxxC-NC2033 |
| 糸のサイズ: M4、M5、M6、M8、M10、 | 糸のサイズ(インチ): 1/4-20 UNC、5/16-18 UNC、3/8-16 UNC |
包装
| 包装: 10個/boxによって注文数量をカートンに利用できるカスタマイズされた |
仕様
> indexable炭化物の挿入物が付いている蛇口の切削工具のための偵察。 > 1つのプロセスは2つの適用点(drilling+chamfering)を提供する。

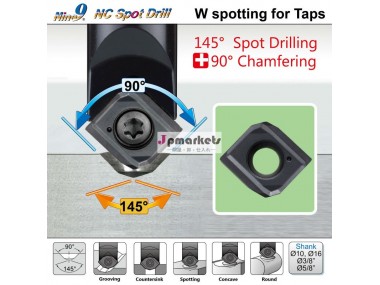

タップ用nine9wタイプの刃先交換式超硬チップ
・ハーツ;時計型ビデオオンライン
http://www.youtube.com/watch?v=6ktlmnqcmck

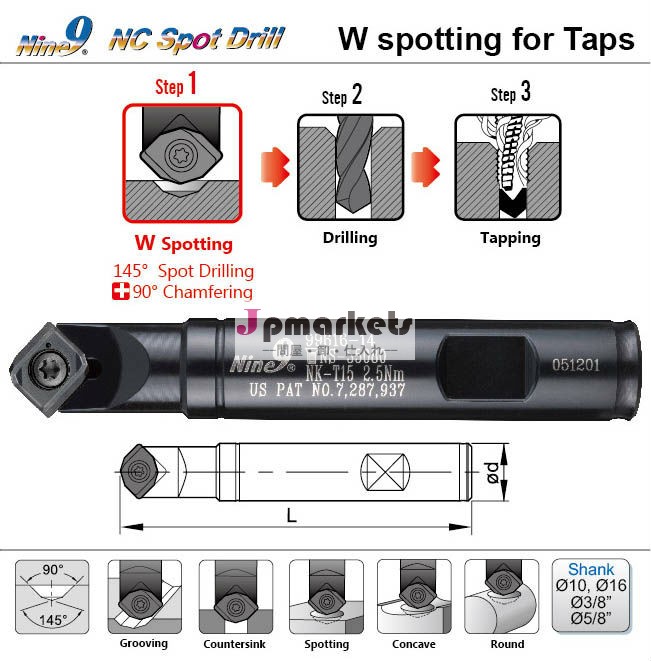

> タップ用ポッティングwタイプの刃先交換式超硬切削工具インサート付き.
インサートホルダーとは互換性があり。
>1プロセスアプリケーション提供2スポット( 145・度; drilling+90・度;面取り)。
・diams;アプリケーション:
・雄牛; ポッティング、 溝入れ、 面取り。
・diams; インサート
特徴:
・雄牛; 一回の操作するためのプロセスを軽減し。 サイクルタイムを短縮することができ。
・雄牛; スポット前にするために使用し、 高パフォーマンスで掘削ドリル
より高い精度のための穴位置の。
・雄牛; 標準を利用していスポットncドリルホルダー-- 99616-1099616-14専修。
Nc2033:
・雄牛; k20fグレード、 tialnのコーティング、 完全に粉砕した切れ刃と逃げ角。
・雄牛; ユニバーサルグレード鋼、 鋳鉄のための。
・雄牛; 各インサートは2切れ刃。
コード | 部品はありません。 | グレード | コーティング | ねじサイズ | D1& plusmn; 0.05 | d2 | l2 | dmax。 | tmax。 |
013203 | N9mt0802m04c-nc2033 | k20f | tialnの | M4x0.7 | 3.30 (0.130& rdquo;) | 4.20 (0.165& rdquo;) | 0.93 (0.037& rdquo;) | 8 (0.315& rdquo;) | 2.83 (0.111& rdquo;) |
013204 | N9mt0802m05c-nc2033 | M5x0.8 | 4.20 (0.165& rdquo;) | 5.25 (0.207& rdquo;) | 1.14 (0.045& rdquo;) | 2.52 (0.099& rdquo;) | |||
013205 | N9mt0802m06c-nc2033 | M6x1.0 | 5.00 (0.197& rdquo;) | 6.30 (0.248& rdquo;) | 1.39 (0.055& rdquo;) | 2.24 (0.088& rdquo;) | |||
014219 | N9mt11t3m08c-nc2033 | k20f | tialnの | M8x1.25 | 6.80 (0.266& rdquo;) | 8.40 (0.331& rdquo;) | 1.81です (0.071& rdquo;) | 13 (0.512& rdquo;) | 4.11 (0.162& rdquo;) |
014220 | N9mt11t3m10c-nc2033 | M10x1.5 | 8.50 (0.335& rdquo;) | 10.50 (0.413& rdquo;) | 2.28 (0.090& rdquo;) | 3.53 (0.139& rdquo;) | |||
014221 | N9mt11t3unc25-nc2033 | k20f | tialnの | 1/4- 20unc | 5.08 (0.200& rdquo;) | 6.70 (0.264& rdquo;) | 1.55 (0.061& rdquo;) | 13 (0.512& rdquo;) | 4.70 (0.185& rdquo;) |
014222 | N9mt11t3unc31-nc2033 | 5/16から18unc | 6.53 (0.257& rdquo;) | 8.40 (0.331& rdquo;) | 1.90 (0.075& rdquo;) | 4.20 (0.165& rdquo;) | |||
014223 | N9mt11t3unc38-nc2033 | 3/8- 16unc | 7.94 (0.312& rdquo;) | 10.00 (0.394& rdquo;) | 2.22 (0.087& rdquo;) | 3.72 (0.146& rdquo;) |
・diams; ホルダー
コード | 部品はありません。 | ø d | インサートタイプ | ねじサイズ | l | スクリュー | キー |
603001 | 00-99616-10 | 10( 0.394& rdquo;) | n9mt0802 | M4~m6 | 88.9& plusmn; 0.3 (3.500& rdquo;& plusmn; 0.012& rdquo;) | Ns-30055 2.0nm | Nk-t8 |
613001 | 00-99616-10-3/8 | 3月8日& rdquo; | |||||
604004 | 00-99616-14 | 16( 0.630& rdquo;) | n9mt11t3 | M8~m10 1/4~3/8unc | 97.5& plusmn; 0.6 (3.839& rdquo;& plusmn; 0.024& rdquo;) | Ns-35080 2.5nm | Nk-t15 |
614002 | 00-99616-14-5/8 | 5月8日& rdquo; |
