製品情報

包装

仕様

1: 内側の幅: 35mm2100mmまで: 3ドラッグチェーン: ケーブルキャリア4: 複合チェーン5: パスiso、 ce証明書

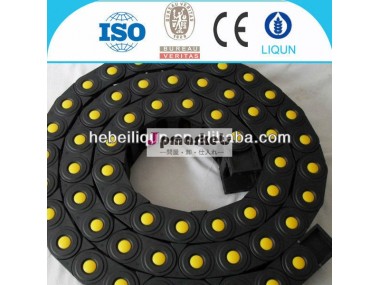

elektromag ケーブルドラッグチェーンを有効にしてくださいの搬送は、 フレキシブルケーブル/ホース等。 可動部に最大限の信頼性で。

を elektromag ケーブルドラッグチェーンは曲げて構成されていることはできませんので、 彼らを下回ると固定最小半径は、 ケーブルやホースに合わせて。

elektromag ケーブルドラッグチェーンはケーブルに使用されていないだけはつながるが、 また、 搬送ガス状油圧ホース用、 液体または粉砕メディア。 シングルツイストリード近いものまで行うことができる別。

通常の水平besidesムーブメント、 を elektromag ケーブルのドラッグチェーン垂直で使用することができ、 円形または組み合わせ水平および垂直アプリケーション。

elektromag ケーブルドラッグチェーンに適用することができ可動最低限の準備を備えた装置。

elektromag ケーブルドラッグチェーン利点は以下を提供し:

• 機械的ひずみの回避、 ケーブル上の/ホース引張応力や圧縮なし、 無摩擦摩耗がないので、 相対的なケーブルの間の動き/ホースで、 ケーブルのドラッグチェーン、 以下、 確立された全く曲げ半径、 破砕なし、 座屈や形成のループ、 ひずみやねじり。
• ケーブルの長寿命やホース
• ダウン時間損失回避され
• 安全な事故
• 最低限のメンテナンス
• 良好な外観

elktromag ケーブルドラッグチェーン建設的な実質的にすべてを満たすことができる個々の要件。 以上に該当する旅行の長さを、 ケーブルやホースの数、 アクセラレーションと速度の要件について、 既存空間条件、 動きや特殊な作業環境。

命令の選択のための適切なelektromagケーブルのドラッグチェーン

を計画する際 elektromag ケーブルのドラッグチェーンアプリケーション、 が得策だ続行するには、 次のように:

必要な技術データ

1. 意図された機能
2. 旅行の長さ
3. 最大。 加速や減速
4. 旅行の速度
5. 周波数の旅行
6. 番号で、 外径のケーブル/ホースインストールされるように。 ホースやケーブルの種類( と/なしで継手)
7. 必要な曲げ半径
8. キログラム重量/mのケーブルやホース( を含むホース含有量)
9. 利用可能な幅チェーンのための
10. クレーンで使用するときに: サイドプレーmm単位でのドライブのアーム
11. 作業環境

タイプの概要 (測定においてmm)

キー: bk =の幅のドラッグチェーン bst =幅の滞在 C=距離の穴の中に留まり穴の穴を D=cable/ホースの直径 D=ボア穴の直径に穴がまま、

高さがあるがままフレーム又はクリアランス。

D=1.1d電気ケーブル用

Dd=1.2油圧ホース用

最小=2mm手当

hg チェーンリンクの高さ= Kr=曲げ半径 lf =セルフ- 支持チェーンの長さ lk のドラッグチェーンの長さ= ls ユニットの移動距離= tg =チェーンピッチ st 厚さ=ステーの分周器 hz クリアランス高さh=z =2kr+hg +z (z=アプリ。 当たり10ミリメートルmtチェーンの長さ)

チェーンbの幅k :

穴滞在: 穴の和d+穴と穴に距離の和c+付加固定

フレーム滞在: の和cable/ホース径d+0.10d+sの和の仕切りt 固定+付加

もしこれらデータが用意されてい、 上で確認

1. ているチェーンタイプは、 負荷に応じて長さこの旅行に適用できます。( 図)

   チェーンの長さ=lサポートされていないs/2 (固定小数点の中央に長さの旅行)



2. 必要な穴径dをする必要があり10パーセント大きいよりもcable/ホースの直径。 最小クリアランスが2ミリメートルなければならない 滞在中のタイプを選択し 滞在している- スプリット分割されていない穴穴またはフレーム滞在滞在している-



3. を選択し、 適切な曲げ半径の過剰である最大最小曲げ半径メーカーが指定したのケーブルのための/ホース。

のイベントで説明されていない条件であるカタログに、 チェーンの長さに関する、 チェーンの幅、 旅行などの速度。 に相談してください elektromag。

特性やアプリケーションのケーブルのドラッグチェーン

1)ケーブルのドラッグチェーンを使用することができな場所にrepciprocating運動が内部的にインストールされているケーブルようにするために必要、 オイルパイプ、 ガス管、 水管dragedすることができると保護された。

2)各関節のケーブルのドラッグチェーンは、 開くことができように修理やメンテナンスを容易。 それは、 低ノイズを提供はの抗- 身に着けている実行しているときに。 それを操作することもでき高速下で。

3)ケーブルのドラッグチェーンをすでに広範囲で使用されていデジタル- 制御された工作機械、 電子epuipement、 石材用機械業界、 成形インジェクター、 のマニピュレーター、 リフティングと自動倉庫や輸送機器、 等。
