製品情報

原産地: 中国(本土)	銘柄: jmc	モデル番号: Psd4015-2p
段階: 2	タイプ: 雑種	証明: セリウム, ROHS
ステップアングル（度）: 1.8	流動/フェイズ: 1.5a

包装

包装: 470350x300mm

仕様

1)ステップモータドライバ: 2)低コスト3)低ノイズ4)低熱5)高性能

ステップモータドライバの説明:

主な機能:

1.+15から40vdc電源電圧

2.h- ブリッジ、相2bi- ポーラーマイクロ- ステッピングドライブ

3.2のために適して- 相、 4,6と8つながるステップモータ、 nemaとサイズ1623〜

4.出力電流ピーク1.5a0.21〜から選択可能

5.のクレジットカードサイズのコンパクトなパッケージ

6.光学的に絶縁されたパルスttlシングルエンド用入力、方向と入力信号を有効に

7.12800までの解像度を選択可能なステップ

過電圧、コイルのコイルとコイルに接地短絡保護。

導入

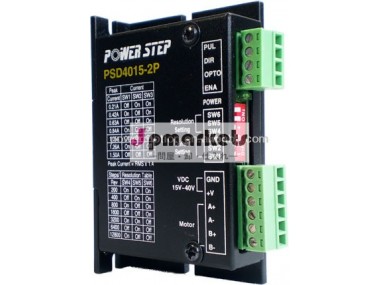

Psd4015-2pは、 bi- ポーラー二相マイクロ- ステッピングに運転してのクレジットカードサイズのコンパクトなパッケージ。それは究極のパフォーマンスのためのデザインで非常にコスト効率的な運用。それが最も適している二相小型モーター、にはほとんど電流を必要とする、お届けするために結果良いスピードとトルク。パルスをシングルエンド、方向とイネーブル入力とオプト- カプラーをプルアップ、インターフェイスの大半と完全に出力またはplcモーションコントローラplc、設定する時間短縮。

てオート速度最適化制御方式、 powerstepシリーズのドライブを出力は非常に安定し、振動や騒音とほぼゼロ、サーボシステムのパフォーマンスを発揮する近くです、スムーズに動作するようにできるように、モータ。するために役立つようをかなえる低ノイズの要件を設計、低発熱、高パフォーマンス。

仕様

パラメータ	分	典型的な	最大	ユニット
出力電流( ピーク)	0.21	-	1.5	アンペア
電源電圧	15	36	40	vdc
ロジック入力電流	7	10	16	ミリアンペア
パルス入力周波数	0	-	200	khzの
低レベルの時間	2.5			・マイクロ; sec

現在の設定

現在の設定( a)	sw1	sw2	sw3
0.21	オフ	に	に
0.42	に	オフ	に
0.63	オフ	オフ	に
0.84	に	に	オフ
1.05	オフ	に	オフ
1.26	に	オフ	オフ
1.50	オフ	オフ	オフ
