製品情報
原産地: 中国(本土) | 銘柄: innovacera | モデル番号: incs05 |
タイプ: 電熱製陶術 | 材料: アルミナ | 材料: 96%al2o3 |
色: 白、 アイボリー、 黄色、 等 | 仕事の臨時雇用者。: 1400°c°c1900〜 | メタライゼーション材料: Mo/mn |
めっき材料: Ni/ag/au | メタライゼーション厚さ: 25+/- 10um以下 | めっきの厚さ: 2-10um |
包装
包装: ボックスペイパル |
仕様
led95セラミック基板、 96%al2o3セラミックを使用する高周波で工場やoemled

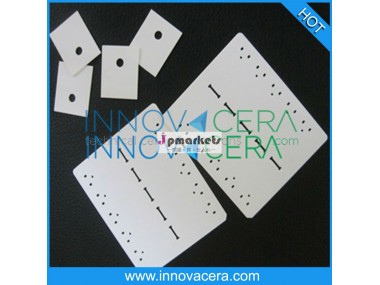

96%アルミナ/ledセラミック基板/led/i nnovacera
innovaceraメタライゼーションを組み合わせることによって開発されてきたとセラミック材料技術を長年にわたりマルワを培ってきました。 材料をカスタマイズすることができ、 様々なパターンの技術、 などのメタライゼーションラップアラウンド。 この製品は回路で使用される基板のための光ストレージ、 光通信、 rfアプリケーション、 など様々な用途。
ベース層は、 タングステンor moly- マンガン、 スクリーン印刷された層の厚さの最小値を持つ6・マイクロ; m。 が電解ニッケル層( 約2・マイクロ; メートル) 良いはんだの流動を実現してい。 他の厚さのための特定の顧客要件が用意されてい。 電解ニッケルめっきのための電気的接続を必要とし、 メッキ処理。 したがって特別なデザインのガイドラインがどこにいても適用しが電解技術が関与している。
フラッシュ、 オプションの金層( 約0,1・マイクロ; メートル) を添加してもよい耐食性を向上させ。 さらにオプションとして、 電解ニッケル層で覆ってもよい結合可能な金めっき。 はんだ仕上げもご用意してい。
主なphysical propertiesoverview of:
1.good electrical insulation
2.high mechanical strength
3.excellent wear resistance
4.excellent corrosion resistance
5.low dielectric constant
Overview of主な用途:
1. high power led ceramic substrate
2. microwave ( wireless communication ・ radar)
3. semiconductor process equipment
4. solar cell
5. hybrid electric vehicles
6. flip chip/eutectic substrate
7. sensor ceramic substrate
私たちのオフィス now
我々は、 特殊なセラミック中のチューブ製造。 あなたが必要とする場合についてのヘルプは、 ことを躊躇しないでください私達と連絡する。
