製品情報
| 原産地: 中国(本土) | 銘柄: CCWY- | モデル番号: PZT-4、PZT-5、PZT-8 |
| タイプ: 圧電気の製陶術 |
包装
| 包装: 木カートン |
仕様
チェンチェン超音波1.Designおよび習慣すべてからの圧電気の陶磁器は圧電気の陶磁器2.PZT4、PZT5およびPZT8を大きさで分類する
圧電気の陶磁器の適用:
PZT8、PZT5、PZT4、
圧電気の陶磁器の標準規格:
次元 (mm) | 容量 C (pF) | 弱い分野の消滅 Tgδ (12v) |
強い分野の消滅 Tgδ (400v) | 放射状の頻度 Fr (KHz) | 共鳴インピーダンス Zm () | 厚い頻度 Ft (KHz) | カップリングの係数 Kr (%) | 質要因 Qm |
Φ30/Φ10*5 | 1150±10% | ≤0.5% | ≤1.0% | 58.4±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ32/Φ10*5 | 1320±10% | ≤0.5% | ≤1.0% | 56.1±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ35/Φ15*5 | 1430±10% | ≤0.5% | ≤1.0% | 45.5±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ38/Φ15*5 | 1750±10% | ≤0.5% | ≤1.0% | 43.4±5% | ≤15 | 410 | ≥46 | ≥800 |
Φ40/Φ15*5 | 1970±10% | ≤0.5% | ≤1.0% | 42.8±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ42/Φ15*5 | 2200±10% | ≤0.5% | ≤1.0% | 40±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ42/Φ17*5 | 2110±10% | ≤0.5% | ≤1.0% | 38.8±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ45/Φ15*5 | 2580±10% | ≤0.5% | ≤1.0% | 38.1±5% | ≤15 | 410 | ≥46 | ≥800 |
Φ50/Φ17*5 | 3160±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ50/Φ17*6 | 2430±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 315 | ≥45 | ≥800 |
Φ50*3 | 5800±10% | ≤0.5% | ≤1.0% | 46±5% | ≤10 | 681 | ≥50 | ≥800 |

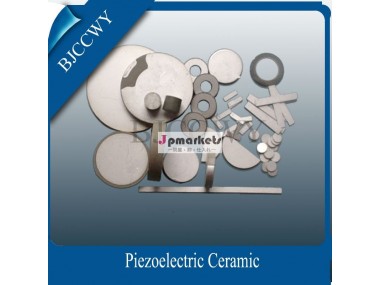

注目: 設計、習慣すべてのサイズおよび別の形の圧電気の陶磁器(リング圧電気の陶磁器の、ディスク圧電気の陶磁器の、管の圧電気の陶磁器の、シリンダー圧電気の陶磁器の、長方形または正方形の圧電気の陶磁器および他形の圧電気の陶磁器)
