製品情報

原産地: 中国(本土)	銘柄: Hainertec	モデル番号: HNP-50*20*5
タイプ: 圧電気の製陶術	材料: Piezo	材料: PZT8

包装

包装: Stardandのカートンの圧電気の陶磁器

仕様

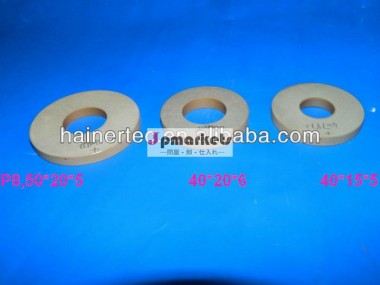

Piezoceramicの圧電気の陶磁器のPiezoトランスデューサー、Piezoelectricos PZT4、PZT5およびPZT8

圧電気の陶磁器の適用:



1)超音波清浄のトランスデューサー

2)超音波溶接のトランスデューサー

3)の超音波美のトランスデューサー

4)の超音波医学のトランスデューサー

5)超音波他



OD*ID*TH = OuterDiameter * Innerdiamter*Thcikness
	CT(pF)
PZT8 --   OD*ID*TH		tgδ (%)	Fs (kHz)	Kp (%)	Qm
Φ10×Φ5×2	265	0.3	154.7	53	800
Φ13×Φ5.3×2.2	455	0.3	126.8	53	800
Φ15×Φ6×2	670	0.3	110	53	800
Φ18×Φ8×7	265	0.3	89	53	800
Φ20×Φ8×6	400	0.3	82.9	53	800
Φ20×Φ10×5	425	0.3	77.3	53	800
Φ25×Φ10×5	750	0.3	66.3	53	800
Φ25×Φ12×5	690	0.3	62.7	53	800
Φ30×Φ10×5	1140年	0.3	58	53	800
Φ32×Φ12×5	1255年	0.3	52.7	53	800
Φ35×Φ15×5	1425年	0.3	46.4	53	800
Φ38×Φ15×5	1735年	0.3	43.8	53	800
Φ40×Φ12×5	2075年	0.3	44.6	53	800
Φ40×Φ15×5	1960年	0.3	42.2	53	800
Φ45×Φ15×5	2565	0.3	38.7	53	800
Φ45×Φ17×5	2475	0.3	37.4	53	800
Φ49×Φ23×6	2225	0.3	32.2	53	800
Φ50×Φ17×5	3150	0.3	34.6	53	800
Φ50×Φ17×6.5	2425	0.3	34.6	53	800
Φ50×Φ17×7.5	2100	0.3	34.6	53	800
Φ50×Φ20×6	2495	0.3	33.1	53	800
Φ50×Φ20×7	2135	0.3	33.1	53	800
Φ50×Φ23×6	2340	0.3	31.8	53	800
Φ50×Φ23×6.5	2170	0.3	31.8	53	800
Φ50×Φ23×7	2005年	0.3	31.8	53	800
Φ55×Φ20×8	2340	0.3	30.9	53	800
Φ55×Φ26×7	2390	0.3	28.6	53	800
Φ60×Φ30×10	1925年	0.3	25.8	53	800
Φ69×Φ33×11	2380	0.3	22.7	53	800
Φ70×Φ30×10	2850	0.3	22.7	53	800
Φ100×1.4-200	52000	0.3	23	53	800



PZT4シリーズ(黒い破片)
OD*ID*TH = OuterDiameter * Innerdiamter*Thcikness
	CT(pF)
PZT4  --   OD*ID*TH		tgδ (%)	Fs (kHz)	Kp (%)	Qm
Φ10×Φ5×2	350	0.3	142	60	1000年
Φ13×Φ5.3×2.2	580	0.3	116	60	1000年
Φ15×Φ6×2	900	0.3	101.5	60	1000年
Φ15×Φ6×3	600	0.3	101.5	60	1000年
Φ15×Φ6×4	450	0.3	101.5	60	1000年
Φ25×Φ10×5	1000年	0.3	60.9	60	1000年
Φ30×Φ15×5	1285年	0.3	47	60	1000年
Φ35×Φ15×5	1905年	0.3	42.6	60	1000年
Φ38×Φ12.7×6	2035年	0.3	42	60	1000年
Φ38×Φ15×5	2320	0.3	40.2	60	1000年
Φ38×Φ15×6.5	1785年	0.3	40.2	60	1000年
Φ40×Φ15×5	2620	0.3	38.7	60	1000年
Φ49×Φ23×6	2820	0.3	29.6	60	1000年
Φ50×Φ17×6.5	3240	0.3	31.8	60	1000年
Φ50×Φ17×7.5	2805	0.3	31.8	60	1000年
Φ50×Φ20×6	3330	0.3	30.5	60	1000年
Φ50×Φ20×7	2855	0.3	30.5	60	1000年
Φ50×Φ23×6.5	2890	0.3	29.2	60	1000年
Φ50×Φ23×7.5	2505	0.3	29.2	60	1000年
Φ60×Φ30×10	2570	0.3	22.7	60	1000年
HNP-43-Φ25×2-S	2975	0.3	168	60	1000年
HNP-43-Φ25×2.2-S	2700	0.3	168	60	1000年
HNP-43-Φ50×3.5-S	5930	0.3	42	60	1000年
HNP-43-Φ50×5-S	4150	0.3	42	60	1000年
HNP-43-90×14×8-∠5	1960年	0.3	17.5	60	1000年
HNP-43-85×14×8.5-∠4	1710年	0.3	18.6	60	1000年
HNP-43-80×14×9-∠3	1490年	0.3	19.7	60	1000年
HNP-43-80×14×12-∠3	1110年	0.3	19.7	60	1000年
