製品情報
| 原産地: 中国(本土) | 銘柄: huawei社 | モデル番号: Ap6610dn-agn |
包装
| 包装: カートンのパッケージ |
仕様
。sfp: 光ポート。 ethインターフェースの電源入力インタフェース: 12vdc2.4ghzの接地点/5ghzアンテナポート

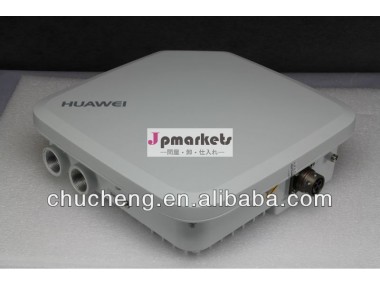

華為ap6610dn-agn屋外アクセスポイント
をap6610dn-agnシリーズは、 強化されたデュアル- 周波数アクセスポイント( ap)。 高いレベルでの物理的な保護、 歩行者エリアにも適用可能である、 工場、 と他の挑戦的な環境、 屋外ネットワーク展開要件を満たし。
Apはは屋外を開くことが該当する高い地域をユーザー密度、 そのような広場、 の住宅地域、 学校、 や庭園、 を持っている場所または屋外無線アクセスのために高い要求、 そのような歩行者モール。 このapと一緒に使用することができ屋外アンテナを提供するために長い- 距離及び器具安定した無線ネットワークのカバレッジでバックホール無線配電システム。
Ap6610dn-agnとして動作することができ、 apまたは脂肪フィットスイッチapと柔軟に両者の間には、 動作モードに基づいてネットワーク計画。
ときにワイヤレスネットワークの規模が小さい、 のみを購入するために必要な顧客製品とapセットapsは、 aps脂肪として動作するように。 ネットワークとしてスケールが展開され、 数十ないし数百のapのネットワーク上に存在する。 ネットワーク管理を簡素化するために、 顧客は購入することをお勧めしacsに関する管理を実行するために集中して、 設定apsは、 apsapsとして動作するようにフィット。
仕様
| アイテム | 説明 | |
|---|---|---|
| 技術仕様 | サイズ( h・回; w・回; d) | 83ミリメートル・回; 255ミリメートル・回; ミリメートル255 |
| 重量 | キロ2.65 | |
| システムメモリ | ddr2128mb 32mbフラッシュメモリ | |
| 電源仕様 | 電源入力 | ac入力電圧 定格電圧: vac〜100240vac、 50/60hzの最大電圧範囲: 90vvac264にac、 47hzから63hz 注: をap6610dn-agnから力を受けることができないpoeデバイス。 のインストール時にap6610dn-agn、 ていることを確認しはac電源の近くにap6610dn-agn源が利用可能。 |
| 最大消費電力 | 30w 注: 最大消費電力に依存し現地の法律。 | |
| 環境パラメータ | 動作温度 | -40・度; ℃〜+60・度; c |
| 保管温度 | -40・度; ℃〜+70・度; c | |
| 湿度 | 0%に100％( 非- コンデンシング) | |
| 防水等級 | ip67 | |
| 高度 | ・ndashする; m604000メートルに | |
ラジオパラメータ
| アイテム | 説明 | |||
|---|---|---|---|---|
| アンテナタイプ | デュアル- 偏波アンテナまたは一般的な屋外アンテナ | |||
| 最大数の同時ユーザー | 128 | |||
| 最大動力を伝達 | 2.4g: 27dbm 5g: 24dbm を調整することができから送信電力最大動力を伝達によって20デシベル、 のステップで1デシベル。 注: 実際の送信パワーに依存し現地の法律および規制。 | |||
| 最大 の数 非- 重複 チャンネル | 2.4ghzの 802.11b/g 20mhzの: 3 802.11n 20mhzの: 3 40mhzの: 1 | 5ghzの 802.11a 20mhzの: 24 802.11n 20mhzの: 24 40mhzの: 11 | ||
| 注: の数を非- 重複許可されたさまざまな国で異なりチャンネル。 細部については、 国コードを見るチャンネルステータス・コンプライアンス | ||||
| チャネル速度 | 802.11b: 1,2,5.5,と11mbit/s | |||
| 802.11g: 6,9,12、 18、 24、 36、 48、 と54mbit/s | ||||
| 802.11nデータレート( 2.4ghzと5ghz) | ||||
| Gi2=800ns | Gi=400ns | |||
| 20mhzの( mbit/s) | 40mhz( mbit/s) | 20mhzの( mbit/s) | 40mhz( mbit/s) | |
| @mcs106.5 | @mcs013.5 | @mcs07.2 | @mcs015 | |
| @mcs113 | @mcs127 | @mcs114.4 | @mcs130 | |
| @mcs219.5 | @mcs240.5 | @mcs221.7 | @mcs245 | |
| @mcs326 | @mcs354 | @mcs328.9 | @mcs360 | |
| @mcs439 | @mcs481 | @mcs443.3 | @mcs490 | |
| @mcs552 | @mcs5108 | @mcs557.8 | @mcs5120 | |
| @mcs658.5 | @mcs6121.5 | @mcs665 | @mcs6135 | |
| @mcs765 | @mcs7135 | @mcs772.2 | @mcs7150 | |
| @mcs813 | @mcs827 | @mcs814.4 | @mcs830 | |
| @mcs926 | @mcs954 | @mcs928.9 | @mcs960 | |
| @mcs1039 | @mcs1081 | @mcs1043.3 | @mcs1090 | |
| @mcs1152 | @mcs11108 | @mcs1157.8 | @mcs11120 | |
| @mcs1278 | @mcs12162 | @は86.7mcs12 | @mcs12180 | |
| @mcs13104 | @mcs13216 | @mcs13115.6 | @mcs13240 | |
| @mcs14117 | @mcs14243 | @mcs14130 | @mcs14270 | |
| @mcs15130 | @mcs15270 | @mcs15144.4 | @mcs15300 | |
| 注: 変調符号化スキーム( mcs) 指数: 空間的な流れ量を決定します、 変調、 コーディング率、 とデータレート。 ガードインターバル( gi): していることを示しナノ秒単位の期間の間にラジオをリッスンしパケット。 | ||||
| 受信機 感度 | 2.4ghzの 802.11b( cck) Dbm- 97@1mbit/s Dbm- 92@2mbit/s Dbm- [email protected]/s -90dbm@11mbit/s | 2.4ghzの 802.11g( 非- ht20) Dbm- 92@6mbit/s Dbm- 91@9mbit/s -90dbm@12mbit/s Dbm- 87@18mbit/s Dbm- 83@24mbit/s -80dbm@36mbit/s -76dbm@48mbit/s Dbm- 74@54mbit/s | 2.4ghzの 802.11n( ht20) Dbm- 92@mcs0/8 Dbm- 89@mcs1/9 -86dbm@mcs2/10 -82dbm@mcs3/11 Dbm- 79@mcs4/12 Dbm- 74@mcs5/13 -73です@dbmmcs6/14 -71dbm@mcs7/15 | 2.4ghzの 802.11n( ht40) Dbm- 89@mcs0/8 -86dbm@mcs1/9 Dbm- 83@mcs2/10 Dbm- 79@mcs3/11 -76dbm@mcs4/12 -72dbm@mcs5/13 -70dbm@mcs6/14 Dbm- 68@mcs7/15 |
| 5ghzの 802.11a( 非- ht20) -90dbm@6mbit/s Dbm- 89@9mbit/s -86dbm@12mbit/s Dbm- 84@18mbit/s -81dbm@24mbit/s Dbm- 77@36mbit/s -72dbm@48mbit/s -71dbm@54mbit/s | 5ghzの 802.11n( ht20) Dbm- 84@mcs0/8 -81dbm@mcs1/9 Dbm- 79@mcs2/10 -76dbm@mcs3/11 -72dbm@mcs4/12 Dbm- 68@mcs5/13 -67dbm@mcs6/14 -67dbm@mcs7/15 | 5ghzの 802.11n( ht40) -81dbm@mcs0/8 Dbm- 78@mcs1/9 -76dbm@mcs2/10 -73です@dbmmcs3/11 Dbm- 69@mcs4/12 -65dbm@mcs5/13 Dbm- 64@mcs6/14 Dbm- 64@mcs7/15 | ||
無線lan機能
- コンプライアンス、 ieee802.11a/b/g/n、 の最大レートを提供する300mbit/s
- 最大比を組み合わせること( mrc)
- の最大値- 尤検出( mld)
- アグリゲーションデータユニット、 を含むa- mpdu( tx/rx) とa- msdu( rxのみ)
- giで短い20mhzのモードと40mhzの
- マッピングとパケット優先順位に基づいてスケジューリング、 wi-fiマルチメディア( wmm) プロファイルを実装するために優先である- ベースのデータ処理およびフォワーディング
- 自動と手動率調整( 割合により自動的に調整されデフォルト)
- wlanチャネル管理とチャネル速度調整
- 自動チャンネルスキャンと干渉回避
- サービスセットの識別名( ssid) 隠蔽
- サスティン信号技術( sst)
- 予定外の自動パワーセーブ配達( u- apsd)
- 無線アクセスの制御とprovisioningポイント( capwap) フィットでapモード
- 自動ログインフィットでapモード
- ワイヤレス配信システム( wds) フィットでapモード
- メッシュネットワーキングフィットでapモード
ネットワーク機能
- コンプライアンス、 ieee802.3u
- オート- 交渉の税率や二重モードとの間の自動切り替えメディアに依存していインターフェイス( mdi) インターフェイスとメディアに依存していクロスオーバー( mdi- x)
- Ssid- ベースのvlan割り当て
- アップリンクにイーサネットポートvlanトランク
- 4094vlanid( 1- 4094) との最大値を仮想16aps( vaps) 各無線のための
- 制御チャネルでapモードuntaggedタグ付けされ、
- dhcpクライアント、 ipdhcpを介してアドレスを得るという
- トンネルフォワーディングデータと直接データフォワーディング
- 同じvlanで隔離sta
- アクセスコントロールリスト( acl)
- リンク層検出プロトコル( lldp)
- 中断のないサービスフォワーディングチャネルで断線時にcapwapフィットapモード
- 統一された認証には、 acフィットでapモード
- Acデュアル- リンクホットバックアップバックアップおよびvrrpフィットでapモード
