| 原産地: | 中国(本土) | 電圧: | 380 ボルト | 銘柄: | guoda (GDASY-AN) | 寸法 (L*W*H): | 20000*3100*3000 ミリメートル | モデル番号: | guoda (GDASY-AN) | 自動等級: | 自動 | 重量: | 26000 キログラム | タイプ: | グラビア印刷マシン | 色及びページ: | 多色刷り | 全体のパワー: | 192kw | 認証: | ce | 使用法: | ペーパープリンター, ラベルプリンター, bopp ペット pvc pe | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 保証: | 1年 | 条件: | 新しい |
包装
| 包装: | グラビア印刷機で梱包ストレッチフィルム |

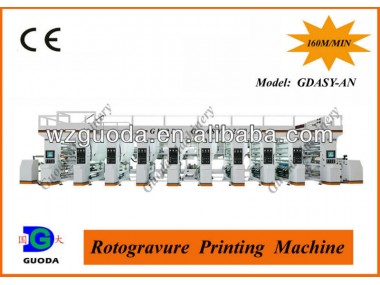

GDASY-ANプラスチックフィルムグラビア印刷機
製品の説明
主な技術データ:
| モデル: | プラスチックフィルムグラビア印刷機GDASY-AN |
| 適切な材料用印刷: | opp/ボップ/ペット/ cpp/pvc/pe/ナイロン/セロハン/紙。などロール素材 |
| 色番号: | 8 |
| 機械式速度: | 200メートル/分 |
| printig速度: | 160メートル/分 |
| 直径の印刷シリンダー: | Φ120-Φ320mm |
| 直径のおくつろぎ/巻き戻し: | Φ600(オプションの直径: Φ800mm) |
| レジスタ精度: | 垂直: ≤±0。12ミリメートル(オートレジスタ) 水平: ≤±0。12ミリメートル(手動レジスタ)、水平オートレジスタオプション |
| 印刷幅: | 800〜1200ミリメートル |
| 乾燥方法: | 電気(オプション用ガス加熱または熱風加熱) |
| マシン電源: | 232KW |
| マシンの重量: | 36000KGS |
| 全体的なdiamension (l *ワット* h): | 20000*4400*3000ミリメートル |
説明:
| 張力制御システム: | セブン-モータドライブでplc( 5ベクトルモーター+ 2サーボモータ) |
| テンション拾う方法: | 合計四ダンサーローラー |
| オートレジスタシステム: | はい |
| ビデオ検査: | はい |
| おくつろぎ/ rewind構造: | シャフトの少ないタレットタイプで自動スプライシング |
| シリンダーローディング/アンロードメソッド: | 空気圧シャフト-少ないタイプ |
| インクリサイクルシステム: | 空気圧型インクポンプ |
| 暖房システム: | 個別の電気暖房システム缶両方追加熱風加熱 |
構成:
| メインモータ | 1ピース | シーメンスac Motor-11KW |
| おくつろぎモーター | 2ピース | シーメンスac Motor-7.5KW |
| rewindモーター | 2ピース | シーメンスac Motor-5.5KW |
| でのフィードモーター | 1ピース | サーボMotor-2.9KW、motecブランド、ドイツ |
| アウトフィードモーター | 1ピース | サーボMotor-2.9KW、motecブランド、ドイツ |
| メインモータインバータ | 1ピース | YASKAWA-11KW/日本またはダンフォス/デンマーク |
| おくつろぎモータインバータ | 2ピース | YASKAWA-7.5KW/日本またはダンフォス/デンマーク |
| rewindモータインバータ | 2ピース | YASKAWA-5.5KW/日本またはダンフォス/デンマーク |
| での送りモータインバータ | 1ピース | motecブランド、ドイツ |
| アウト-送りモータインバータ | 1ピース | motecブランド、ドイツ |
| plc | 1ピース | シーメンスブランド、ドイツ製 |
| タッチスクリーン | 2ピース | シーメンスブランド、ドイツ製 |
| ダンサーローラーエアシリンダ | 4ピース | japanessブランド |
| メイン回路ブレーカ | 1ピース | chntブランド |
| 電気機器 | いくつか | schnaider、フランス製 |
| フォトセルスイッチ | 1ピース | オムロンブランド、日本製 |
| 電気パネル | 1ピース | 私たち自身によって作ら |
| オートレジスタシステム | 1セット | kesai会社、中国 |
| ビデオ検査システム | 1セット | kesai会社、中国 |
注:製品は開発日に日に、を技術的なデータは予告なく変更される。異なるサイズモデルことがカスタムメイド。
主な機能:
1。ファンデーションレス設計、利便性のため操作とローディング/アンロード印刷。
2。巻出/巻き取りタレットタイプ。オートcuting/スプライシングで高速; al-空気圧押すローラー装置。
3. sevenベクトルモーター+安川インバータ張力制御システム、シーメンスplcプログラム;中央制御によるデュアルタッチスクリーン。
4. autoレジスタシステムでwebビデオ検査。
5. shaft-少ない空気圧インストールタイプ用印刷ボンベ。
6。ドクターブレードでデュアルガスシリンダー押す、水平移動ドライブによるモータ。
7。インク循環システム
支援施設(によって提供買い手):
1。コンクリート地面べきである固体とバランス。
2. power供給:三相4線。
3。空気源: 0.8Mpa.
4.水源. includingはパイプと水ポンプと水プール。
5. material. ink. solvent &印刷ボンベ用テスト中にインストール
