原産地: | 中国(本土) | 銘柄: | szgh | 適用: | フライス盤 | 条件: | 新しい | モデル番号: | CNC1000MDb-5 | 重量: | 10キログラム | 認証: | ce | 次元(L*W*H): | 412*205*120ミリメートル | 製品名: | 強力な5軸cncフライスマシンコントローラでボードusb | h.sコード: | 8537101101 | 表示機能: | 8インチリアルカラーlcd | 電源: | 高い抗ジャミングスイッチ電源 | 通信モード: | rs232 | メモリ: | 64メガバイト | ユーザー店ルーム: | 128メガバイト | alu: | 32ビット | 機体: | グレー/ブラック | 発電機: | 手動パルス発生器 |
包装
包装: | で漫画ため強力な5軸cncフライスマシンコントローラでボードusbとして標準パッケージのszgh |

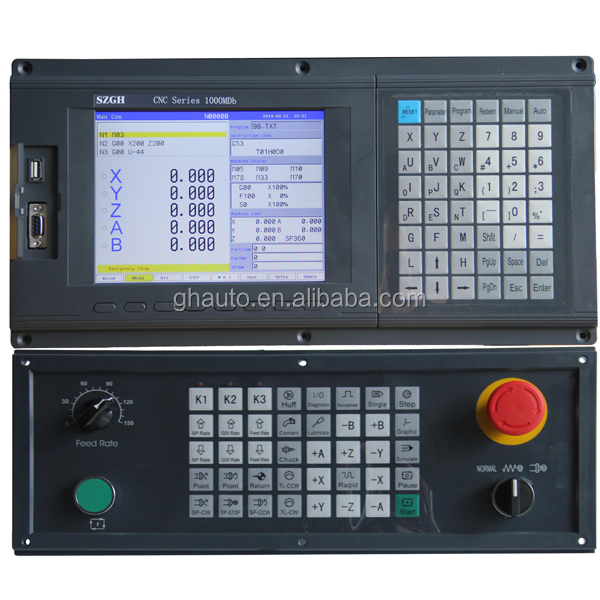

5軸cncフライスマシンコントローラでボードusb
製品の説明
SZGH-CNC1000MDb-5はプロフェッショナル5軸cncフライスコントローラ(と一致マチン-ingセンターと一般フライスマシン)開発した深センguanhongオートメーション株式会社(短い名: szgh)、採用でビット高性能cpuとスーパーの大規模プログラマブルデバイスfpga、リアルタイム制御とハードウェア補間技術を確保するシステムを取得を高効率ではμ m-レベルの精度、とそのplcことが編集上のライン、を作るロジック制御機能になるより柔軟で強い。
機能
1) 32ビット高パフォーマンス、低消費電力産業グレードarmマイクロプロセッサ。2) 64メガバイトメモリ。3) 32メガバイトユーザー店ルーム。4) 640 × 480 8インチリアルカラー液晶表示機能。5)タッチスクリーンメインとサブパネル。6)高い抗ジャミングスイッチ電源。7) usb可動uディスクコピーインタフェース。8) rs232インタフェース。9)スピンドルサーボ速度制御/スピンドル周波数convertion速度制御。10)手動パルス発生器。11) plcとマクロ機能12)英語メニュー、プログラムとインタフェース、フルスクリーン版システム機能
1)オートの診断機能:
すべての周り診断のcpu、ストレージ、lcd、i/oインタフェース、パラメータステータス、座標、加工プログラムなど条実行システムが開始またはリセット。運転中、それはリアルタイム診断の電源、スピンドル、制限とすべてのi/oインタフェース。
2)補償機能:
自動バックラッシュ補償。
工具径自動補償。
工具径自動オフセットと鋭い角遷移。
大手ねじピッチ誤差自動補償。
3)豊富な命令システム:
スケーリングアップ/ダウン命令。
ミラー加工命令。
複数のツールオフセット命令。
プログラムサイクル、ジャンプ、コールと異なるプログラムエンディング。
複数の位置決め命令:出発点、設定固定ポイント、など。
ライナー、円形、スパイラルライン補間命令。
プログラム管理手順:プログラムサイクル、コール、転送と異なるプログラムエンディング方法、など。
6ワークピース座標システム。
4)英語メニュー、フルスクリーン版:
簡単操作、便利な視聴。
5)豊富なデバッグ機能:
これは、ポイントアウト明らかに何エラーの操作はとガイドにそれらを修正。
6)プログラムを変更する間cncシステムとIBM/pcシリーズ互換コンピュータ
これは行動cad/cam/capp補助プログラミングによって使用してpcシリーズ互換コンピュータの豊富なソフトウェアリソース、その後転送をcncプログラムにシステムに加工を通して(usb可動uディスクコピーポートrs232ポート)。同様にそれもでき転送プログラムからシステムを介してpcに通信ポート。
配線図:
