| 電圧: | 220v-415v、 オプション | 原産地: | 中国(本土) | 銘柄: | ttmc修正テーブルプレス | モデル番号: | Jc21-160 | 重量: | 12500kg | 力(W): | 5500-9000 | CNCまたはない: | 正常 | 保証: | 12ヶ月 | 条件: | 新しい | 認証: | ce | 次元(L*W*H): | 20401765x3200 | 動力源: | 機械 | 提供される売り上げ後のサービス: | 利用できる海外第三者サポート | 項目はありません。: | 251063修正テーブルプレス | 公称力: | 1600kn | 公称旅行: | 140ミリメートル | 最大。 ダイ高さ: | 350ミリメートル | ダイ。 高さ調整: | 110ミリメートル | テーブルのサイズ: | 7101120mm | 穴寸法の作業テーブル: | 220ミリメートル | 厚さのボルスタ: | 130ミリメートル | シャンク穴: | は65x90mm | ボディの列の間の距離: | 640ミリメートル |
包装
| 包装: | ウッドケース |

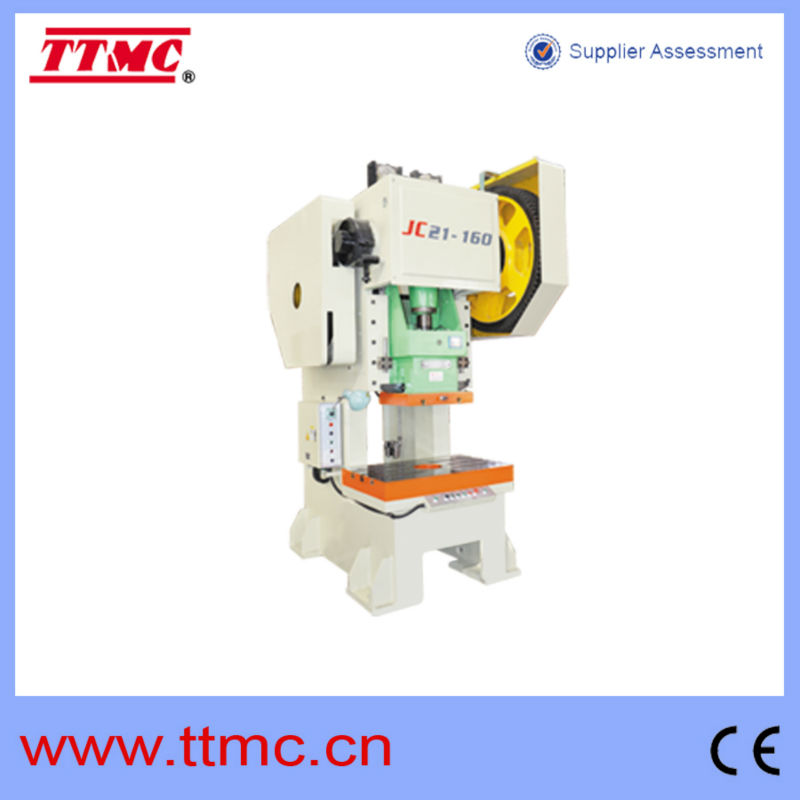

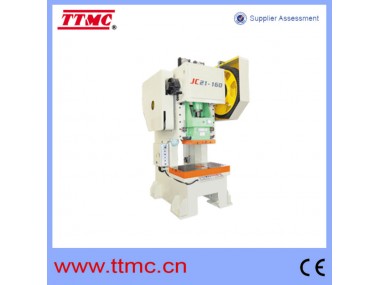

フィックステーブルのプレス機械
モデル: jc21-160
特徴
1.に適したブランキング、 を形成する、 曲線を描く、 フラットにストレッチパンチ・プレス機能。 電気部品に広く利用され、 器械及び装置、 ツールおよびハードウェア、 おもちゃ、 車の、 機械、 農業機器。
2.鋳鉄ボディ安定した性能を持つ
3.・ldquo; c& rdquo; フレーム、 のために良いダイセットと大きいサイズの金属シート加工
4.水平クランクシャフト、 簡単maintanance
5.クラッチリジッド回転の結合、 シンプルな構造
6.バンドブレーキ、 簡単に調整。
7.押し下げリジッドスタイル過負荷保護装置、 過負荷したときのダメージを避ける
8.高い強度と剛性、 安定した経済的、
9.シンプルな構造、 簡単maintanceと操作
技術仕様
| 項目はありません。 | 251059 | 251060 | 251061 | 251062 | 251063 | 251064 | 251065 | 251066 | 251067 | 251068 | 251069 | 251070 | |
| モデル | Jc21-63 | Jc21-80 | Jc21-100 | Jc21-125 | Jc21-160 | Jc21-200 | Jc21-250 | Jc21-315 | Jc21-400 | Jc21-500 | Jc21-630 | Jc21-800 | |
| 公称力( kn) | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 6300 | 8000 | |
| 公称移動量( mm) | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 10 | 10 | 10 | |
| スライド旅行( mm) | 80 | 100 | 100 | 120 | 140 | 160 | 160 | 180 | 180 | 140 | 140 | 140 | |
| ストロークの数( 毎分) | 50 | 50 | 40 | 38 | 40 | 36 | 35 | 35 | 35 | 35 | 35 | 30 | |
| 最大。 ダイ高さ( mm) | 250 | 300 | 300 | 320 | 350 | 390 | 450 | 500 | 500 | 500 | 500 | 500 | |
| ダイ高さ調整( mm) | 50 | 60 | 80 | 100 | 110 | 110 | 120 | 120 | 120 | 120 | 120 | 120 | |
| スライドブロックからの距離 Foセンターフレーム( mm) | 250 | 260 | 310 | 350 | 380 | 400 | 420 | 460 | 460 | 460 | 460 | 460 | |
| テーブルサイズ( mm) | 440670 | 450750 | 570860 | 6501000 | 7101120 | 7401300 | 8001400 | 8801500 | 8801500 | 8801500 | 8801500 | 8801500 | |
| 次元の作業テーブル 穴( mm) | ø 180 | ø 180 | ø 180 | ø 200 | ø 220 | ø 180 | ø 220 | ø 250 | ø 250 | ø 250 | ø 250 | ø 250 | |
| ボルスタの厚さ( mm) | 70 | 80 | 90 | 110 | 130 | 160 | 160 | 180 | 200 | 220 | 240 | 250 | |
| スライド領域( mm) | 240280 | 260300 | 360450 | 420520 | 440560 | 580760 | 600780 | 700930 | 700930 | 700930 | 700930 | 700930 | |
| シャンク穴( mm) | ø 5070 | ø 6080 | ø 6080 | ø 6080 | ø 65x90 | ø 65x90 | ø 70100 | ø 70100 | ø 70100 | ø 70100 | ø 70100 | ø 80100 | |
| の間の距離columnsof本体( mm) | 320 | 360 | 460 | 520 | 640 | 740 | 740 | 820 | 840 | 840 | 840 | 760 | |
| モーター | タイプ | Y132s-4 | Y132s-4 | Y132m-4 | Y160l-6 | Y180l-6 | Y200l1-6 | Y200l2-6 | Y225-6 | Y250m-6 | Y280s-6 | Y315s-6 | Y315m-6 |
| キロワット | 5.5 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 75 | 90 | |
| 外形寸法( mm) | 14401100x2430 | 16501265x2450 | 18201400x2850 | 19001650x2850 | 20401765x3200 | 23801950x3520 | 26302100x3750 | 27902450x4050 | 28502550x4100 | 29502600x4100 | 30502650x4200 | 32502650x4300 | |
| 重量( kg) | 4150 | 5400 | 6420 | 9500 | 12500 | 17600 | 21000 | 27600 | 34620 | 37500 | 40400 | 50500 | |
