電圧: | 380v | 原産地: | 中国(本土) | 銘柄: | besco | モデル番号: | j23 | 重量: | 要件として | 力(W): | 要件として | CNCまたはない: | 正常 | 保証: | すべての生命、 1年間無料 | 条件: | 新しい | 認証: | ce、 isq | 次元(L*W*H): | 要件として | 動力源: | 機械 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 容量: | 630kn | 色: | カスタマイズ | 自在傾斜角度: | 25° |
包装
包装: | 木箱やパレット。 |
製品の説明

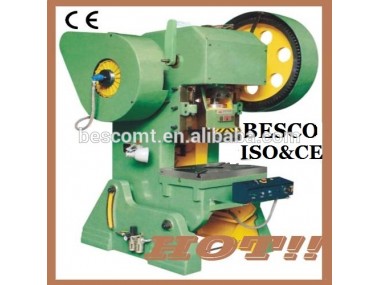

C- 型メカニカルでパンチプレス空気圧エアクラッチ
構造全体のマシン
(1)。 c- フレーム剛性と最高を提供してい最小たわみのための正確な部品および工具寿命。
鋼- 溶接フレーム、 高剛性と少ないコンパクトな変形。 厚板と大きな列を提供する
あなたのその安定したプラットフォームあなたが必要とするあなたの要求の厳しいアプリケーション。
(2)。 ワイドボディフレームの向上のために振動を排除ide生命と機械、 経済的なことを意味している
で実用的な。 空間が広く操作、 し、 移動可能なボルスタである可能性があり外に移動するために、 フレームのセット
、ダイ。 構造が簡単でと、 アプライアンスも綺麗。
(3)。 高精度、 高効率、 簡単で便利な操作、 良好なパフォーマンス、 有利な価格
と最高のサービス。
伝送制御およびブレーキシステム
(1)。 使用のコンバイン空気圧乾式摩擦クラッチとブレーキ、 リジッド連動、 信頼性の高い作品の
半金属摩擦材smfm88摩擦材、 低公害、 長寿命。 トルク、 搬送、
回転の慣性が小さく、 滑らかな変速、 柔軟な運用、 便利なインストールとメンテナンスの
(2)。 ダイ高さ調整のスライダーマニュアルモードと、 スケール表示を。 によって拡張4三角レール、
簡単に調整。
(3)。 二重使用は安全弁を確保するための正確な実施クラッチ命令。
(4)。 plc電気制御がインストールされている、 8群カムコントローラー、 信頼性のあるアクション。
(5)。 plc電気制御は、 オムロン製集中制御のための、 信頼性改良されたマシン
(6)。 との近接スイッチ8グループから成るシュナイダーカムコントローラ、 信頼性の高い同期
検出とモニタリング。
(7)。 マシンは両手でボタンと連続フットスイッチを達成するために、 単一およびインチングプラクティス。
(8)。 移動することができ、 ラムをゆっくりと、 演算が可能になり、 便利に調整に金型を制御。
ラムの調整と構造
(1)。 調節可能なストロークマシン、 スライドストロークを達成するために一定のレベルの範囲内で調節可能な、 ボディ
鋼板溶接構造、 全身が強化、 副変速機を使用、 伝送
クランクシャフトの一部水平配置、 フライホイールギアとは、 外部オープンスタイル、 メンテナンスが容易。
(2)。 スライダーは、 キャストボックス構造と剛性。 の崩壊のインストールsliderstyle圧負荷
保護装置、 シンプルな構造、 スライダーを過負荷場合、
ヒューズが破損して崩壊、 その後マシンを保護するツールと死ぬ損傷から。
電気システムと安全インターロック
(1)。 電気部品の合弁会社がインポートまたはfromsinoforeign、 国際に従ったもので
基準、 信頼性の高い安全性、 長寿命、 優れた抗- 干渉能力、 で、 放射線のユニットが装着されて電気キャビネット。
(2)。 保護柵やを保証する安全インターロック、 操作の安全性。 を持っている可動シングル- 手のペダルスイッチ、 操作しやすい。
パラメータ | ユニット | J23-6.3 | J23-10 | J23-16 | J23-25 | J23-35 | J23-40 | J23-63 | J23-63 | J23-80 | J23-100 | J23-125 | |
公称圧力をスライドでブロック | kn | 63 | 100 | 160 | 250 | 350 | 400 | 630 | 630 | 800 | 1000 | 1250 | |
公称圧力ストロークsp | ミリメートル | 2 | 2 | 2 | 2.5 | 3.5 | 6 | 6 | 7 | 7 | 7 | 8 | |
スライドストローク | ミリメートル | 35 | 45 | 55 | 65 | 80 | 90 | 110 | 110 | 120 | 140 | 150 | |
ストローク頻度 | 速いスピード | 回/ | 170 | 145 | 120 | ||||||||
低速 | 分 | 55 | 50 | 45 | 50 | 40 | 38 | 38 | 35 | ||||
ダイ高さ | ミリメートル | 150 | 180 | 220 | 270 | 290 | 320 | 360 | 390 | 440 | 480 | 500 | |
ダイ高さ調整 | ミリメートル | 30 | 35 | 45 | 55 | 60 | 65 | 80 | 80 | 90 | 100 | 100 | |
スライダーマシンセンターとの間の距離 | ミリメートル | 110 | 130 | 160 | 200 | 220 | 250 | 260 | 310 | 350 | 380 | 390 | |
縦の列距離 | ミリメートル | 150 | 180 | 220 | 270 | 280 | 340 | 350 | 420 | 450 | 560 | 550 | |
ボトムサイズスライダー | L・回; r | ミリメートル | 140 | 170 | 200 | 250 | 250 | 300 | 300 | 400 | 430 | 540 | 540 |
F・回; b | ミリメートル | 120 | 150 | 180 | 220 | 220 | 220 | 260 | 360 | 360 | 480 | 480 | |
ハンドルの穴のサイズ | 直径 | ミリメートル | 30 | 30 | 40 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 |
深さ | ミリメートル | 55 | 55 | 60 | 60 | 60 | 70 | 70 | 70 | 75 | 75 | 75 | |
ワークテーブルのサイズ | L・回; r | ミリメートル | 310 | 370 | 450 | 560 | 610 | 700 | 760 | 860 | 950 | 1080 | 1100 |
F・回; b | ミリメートル | 200 | 240 | 300 | 370 | 400 | 460 | 480 | 570 | 650 | 710 | 720 | |
厚さのワークテーブル | ミリメートル | 30 | 35 | 40 | 50 | 60 | 65 | 80 | 80 | 100 | 120 | 130 | |
最大。 傾斜角度 | ・度; | 45 | 35 | 35 | 30 | 30 | 30 | 30 | 20 | 20 | 15 | 13 | |
作業テーブルの高さ | ミリメートル | 750 | 730 | 750 | 800 | 815 | 850 | 810 | 850 | 850 | 850 | 860 | |
サイズ | F・回; b | ミリメートル | 780 | 900 | 1150 | 1345 | 1460 | 1721 | 1810 | 1958年 | 2060 | 2254 | 2200 |
L・回; r | ミリメートル | 620 | 665 | 847 | 950 | 1058 | 1335 | 1350 | 1500 | 1715 | 1790 | 1790 | |
高 | ミリメートル | 1503 | 1658年 | 1910年 | 2130 | 2225 | 2488 | 2740 | 2868 | 3290 | 3625 | 3590 | |
距離のアンカーボルト | F・回; b | ミリメートル | 530 | 610 | 780 | 920 | 1020 | 1060 | 1180 | 1300 | 1360 | 1550 | 1710 |
L・回; r | ミリメートル | 314 | 394 | 450 | 600 | 650 | 750 | 850 | 920 | 1010 | 1130 | 1110 | |
、電動モータの電源 | キロワット | 0.75 | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 11 | |
重量( 概算) | キロ | 420 | 595 | 1095 | 1830年 | 2650 | 3600 | 4200 | 5580 | 8020 | 10800 | 12035 |
支払方法がどうなるか?
答え: 30%頭金とバランスは出荷前に支払われる。
がどうなるか最も早い納期?
答え: usuall在庫で、 そうでない場合、、 最新の納期は30日。
