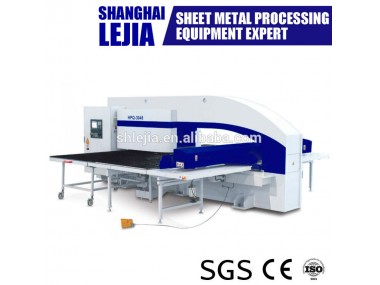

| 電圧: | 380v | 原産地: | 中国(本土) | 銘柄: | sljs | モデル番号: | Hpq-3048 | 重量: | 16500 | 力(W): | 1500kw | CNCまたはない: | CNC | 保証: | 1年間 | 条件: | 新しい | 認証: | iso9001 | 次元(L*W*H): | 5800ミリメートル5000mm2200ミリメートル | 動力源: | 油圧 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: | 出荷のためにも適用可能 |
cncタレットパンチからの技術を採用する日清紡、 日清紡を供給する
主なコンポーネント、 日清紡によって共同で製造されてい。
1.新しいタイプ高速でcncタレットパンチ、 より効率と低ノイズの。
2.厚い砲塔スリーブ付き構造。 と、 より高い精度良く導く、 長寿命化- スパンのツーリング
3.保ち- タッチ位置インデックスツール、 日清紡の独自の技術。
4.急速なローディングアームの価格。
5.主要部品( タレットの部品、 インデックスツールのコンポーネントと減速機ボックスなど。) によって供給されるnlsshinbo会社。
6.高速油圧ラムヘッドとh+lドイツからの油圧システム、 無負荷でmax1750cpm。
7.シーメンス802dcncシステム。
8.ホイール機能、 5- 軸同期化された制御機能。
9.自動運動機能のクランプ( オプション)
なし。 | 名 | ユニット | Hpq-3044 | Hpq-3047 | Hpq-3048 | Hpq-3057 | Hpq-3058 | |
1 | 常圧 | kn | 300 | 300 | 300 | 300 | 300 | |
2 | 最大。 シート寸法 (含む最初の位置) | ミリメートル | 1250・回; 2500 | 1250・回; 4000 | 1250・回; 5000 | 1500・回; 4000 | 1500・回; 5000 | |
3 | 最大。 厚さ | 炭素鋼板( mm) | 6.35
| 6.35
| 6.35
| 6.35
| 6.35
| |
ステンレス鋼板( mm) | 4 | 4 | 4 | 4 | 4 | |||
4 | 最大。 パンチ径。 | ミリメートル | ・φ; 88.9 | ・φ; 88.9 | ・φ; 88.9 | ・φ; 88.9 | ・φ; 88.9 | |
5 | 駅 |
| 40 | 40 | 40 | 40 | 40 | |
6 | 精度パンチ | ミリメートル | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 | |
7 | パンチ分あたりの時間 | ミリメートル | 1750 | 1750 | 1750 | 1750 | 1750 | |
8 | パンチの周波数 (ステップ1mm6mmパンチングストローク) | cpm | 690 | 690 | 690 | 690 | 690 | |
9 | パンチの周波数( 25.4mmステップ6mmパンチングストローク) | cpm | 330 | 330 | 330 | 330 | 330 | |
10 | 最大。 シートの速度 | M/min | 102 | 102 | 102 | 102 | 102 | |
11 | タレット速度 | rpm | 30 | 30 | 30 | 30 | 30 | |
12 | cnc軸 |
| 5( x、 y、 z、 t、 c) | 5( x、 y、 z、 t、 c) | 5( x、 y、 z、 t、 c) | 5( x、 y、 z、 t、 c) | 5( x、 y、 z、 t、 c) | |
13 | 電源 | キロワット | 21 | 23 | 24 | 23 | 24 | |
14 | 空気リソース | mpa | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
15 | 外形寸法 | l | ミリメートル | 5800 | 5800 | 5800 | 5800 | 5800 |
|
| w | ミリメートル | 2300 | 4000 | 5000 | 4000 | 5000 |
|
| h | ミリメートル | 2200 | 2200 | 2200 | 2200 | 2200 |
16 | 重量 | キロ | 14500 | 15500 | 16500 | 18500 | 19500 | |
