| 電圧: | customered | 原産地: | 中国(本土) | 銘柄: | ttmcラジアルアームボール盤 | モデル番号: | Zq3040cx13/12/10 | 鋭い速度: | 38、 100、 182、 225、 450、 910rpm | 重量: | 2000キロ | 力(W): | キロワット2.2 | CNCまたはない: | 正常 | 条件: | 新しい | 認証: | ce、 iso | 次元(L*W*H): | 2000800x2240mm | 提供される売り上げ後のサービス: | 利用できる海外第三者サポート | モデル: | z3040cx13 | アイテム: | 241005ラジアルアームボール盤 | 最大掘削径: | 40mm | スピンドルの旅: | 280ミリメートル | 主軸テーパ: | mt4 | スピンドル速度の範囲: | 32-2500rpm | 主軸回転数: | 16ステップ | テーブルのサイズ: | 600450mm | スピンドルモータ: | 3キロワット | 色: | 青、 オプション |
包装
| 包装: | 木製ケース |

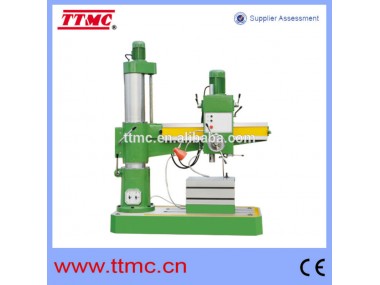

ラジアルアームボール盤特長
1.ラジアルボール盤。
2. with antistic格好良いとその一般arrangemnetは非常にharmonized。
3. mechanical伝送。
4. mechanicalクランプ。
5. automaticアームリフティング。
6. automaticフィード。
7. spindleで限定mircroswitch。
技術仕様
| アイテムno。 | 341013 | 341014 | 341015 |
| モデル | Z3040Cx13 | Z3040Cx12 | Z3040Cx11 |
| マックス。掘削径 | & oslash; 40ミリメートル | & oslash; 40ミリメートル | & oslash; 40ミリメートル |
| colunu直径 | 280ミリメートル | 240ミリメートル | 230ミリメートル |
| 距離間スピンドル軸と列 | 300〜1300ミリメートル | 300〜1200ミリメートル | 300〜1000ミリメートル |
| 距離のヘッドストック水平移動 | 960ミリメートル | 900ミリメートル | 700ミリメートル |
| 間の距離スピンドルノーズ とworing表面のベース | 270〜1160ミリメートル | 260〜1150ミリメートル | 260〜1000ミリメートル |
| ロッカーアーム昇降距離 | 670ミリメートル | 590ミリメートル | 610ミリメートル |
| スピンドル旅行 | 260ミリメートル | 260ミリメートル | 260ミリメートル |
| 主軸テーパ | mt 4 | mt 4 | mt 4 |
| 範囲のスピンドル速度(6手順) | 38,100,182,225、 450,910 r/min | 38,100,182,225、 450,910 r/min | 38,100,182,225、 450,910 r/min |
| 範囲のスピンドルフィード(3手順) | 0.10、0.16、0.25ミリメートル/r | 0.10、0.16、0.25ミリメートル/r | 0.10、0.16、0.25ミリメートル/r |
| マックス。許容フィード圧力のスピンドル | 6300N | 6300N | 6300N |
| ロッカーアーム昇降速度 | 1.3メートル/分 | 1.3メートル/分 | 1.3メートル/分 |
| ロッカースイング角度 | 0 | 0 | 0 |
| スピンドルモータ電源 | 2.2kw | 2.2kw | 2.2kw |
| 昇降モータ電源 | 0.55kw | 0.55kw | 0.55kw |
| 冷却ポンプモータ電源 | 0.04kW | 。04kW | 0.04kW |
| マシンの重量 | 2000キログラム | 1660キログラム | 1500キログラム |
| 全体寸法 | 2000 × 800 × 2240ミリメートル | 1880 × 760 × 2160ミリメートル | 1600 × 700 × 2035 |
