| 電圧: | customered | 原産地: | 中国(本土) | 銘柄: | ttmcラジアルボール盤 | モデル番号: | Zq3040cx13/12/10 | 鋭い速度: | 38、 100、 182、 225、 450、 910rpm | 重量: | 2000キロ | 力(W): | 2200 | CNCまたはない: | 正常 | 条件: | 新しい | 認証: | ce | 次元(L*W*H): | 2000800x2240mm | 提供される売り上げ後のサービス: | 利用できる海外第三者サポート | 項目はありません。: | 241013/241014/241015ラジアルボール盤 | 最大。 掘削径: | 40mm | カラム直径: | 280ミリメートル | ヘッドストックの水平距離: | 960ミリメートル | のロッカーアームリフトの距離: | 670ミリメートル | スピンドルの旅: | 260ミリメートル | 主軸テーパ: | mt4 | スピンドルはの範囲: | 0.10、 0.16、 0.25mm/r | のロッカーアームリフティング速度: | 1.3m/min | 揺動角度のロッカー: | ±180° |
包装
| 包装: | 木製ケース |

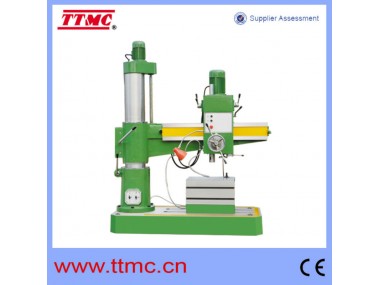

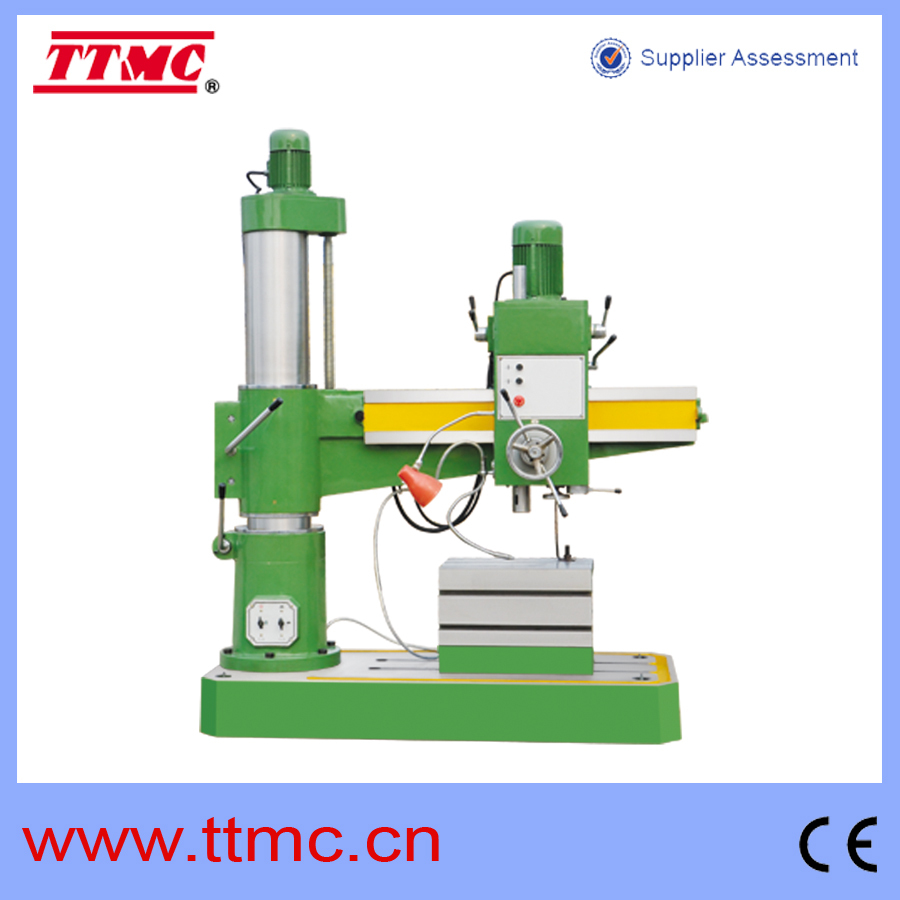

ラジアルボール盤
Zq3040cx13/12/10
特徴
1.ラジアルボール盤。
2.antisticと格好良いとその一般的なarrangemnetは非常に調和させる。
3.機械式トランスミッション。
4.クランプ機械。
5.自動アームリフティング。
6.自動送り。
7.mircroswitchスピンドルが制限された。
技術仕様
| 項目はありません。 | 341013 | 341014 | 341015 |
| モデル | z3040cx13 | z3040cx12 | z3040cx11 |
| 最大。 掘削径 | ø 40mm | ø 40mm | ø 40mm |
| colunu直径 | 280ミリメートル | 240ミリメートル | 230mm |
| スピンドル軸の間の距離とカラム | 300-1300mm | 300〜1200ミリメートル | 300〜1000ミリメートル |
| 水平移動距離のヘッドストック | 960ミリメートル | 900ミリメートル | 700ミリメートル |
| 主軸端との間の距離 とworingベースの表面 | 270-1160mm | 260-1150mm | 260-1000mm |
| のロッカーアームリフトの距離 | 670ミリメートル | 590ミリメートル | 610ミリメートル |
| スピンドルの旅 | 260ミリメートル | 260ミリメートル | 260ミリメートル |
| 主軸テーパ | mt4 | mt4 | mt4 |
| スピンドル速度の範囲( 6ステップ) | 38、 100、 182、 225、 450、 r910/min | 38、 100、 182、 225、 450、 r910/min | 38、 100、 182、 225、 450、 r910/min |
| スピンドルはの範囲( 3ステップ) | 0.10、 0.16、 0.25mm/r | 0.10、 0.16、 0.25mm/r | 0.10、 0.16、 0.25mm/r |
| 最大。 許容供給圧力のスピンドル | 6300n | 6300n | 6300n |
| のロッカーアームリフティング速度 | 1.3m/min | 1.3m/min | 1.3m/min |
| 揺動角度のロッカー | ± 180・度; | ± 180・度; | ± 180・度; |
| スピンドルモータ電源 | 2.2キロワット | 2.2キロワット | 2.2キロワット |
| 昇降モータ電源 | 0.55キロワット | 0.55キロワット | 0.55キロワット |
| 冷却ポンプモータ電源 | 0.04kw | 0.04kw | 0.04kw |
| 機械の重量 | 2000キロ | 1660kg | 1500キロ |
| 外形寸法 | 2000800x2240mm | 1880760x2160mm | 1600700x2035 |
