| 電圧: | 220、 380 | 原産地: | 中国(本土) | 銘柄: | 鋼の馬 | モデル番号: | y3180 | 重量: | 3850kg | 力(W): | 4キロワット | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | 正常 | 条件: | 新しい | 認証: | ce | 次元(L*W*H): | 2377*1255*2030mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 色: | 白、 青、 黄色、 緑 |
包装
| 包装: | 型枠とベニヤケースのパッキング |

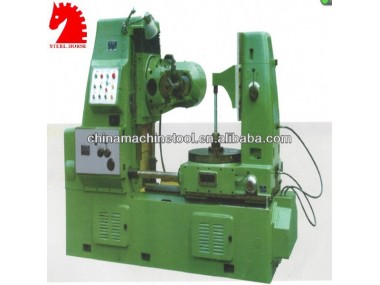

鋼の馬の高強度y3180スパイラルベベルギアがマシン
製品の説明
説明:
このマシンは、 適切なシングルのための- ピース生産·大量生産、 の最も合理的な
のようなメソッドとしての使用数と同じタイプのの機械は、 より数よりも
のように設計マシンファインカットの分離に使用、 を確保するためのマシンの洗練された
加工。
本機には十分な剛性をホブ盤ギアことができたときに処理されるとは、 目的に
歯の深さ、 複数に分割することができ切断( 成層切断)、 応じて階層化されるを切断
一定のルールに変更する必要があり毎回そのカッティングパラメータ、 そのような選択と同様の適切な
切削速度、 送り速度と精度とリーズナブルなカットの深さ、 被加工物の正確なインストール、
マシンを切り取ることができる7精密歯車。
として油圧バランシングデバイスが持っている上にバランスをとるにナイフの切削抵抗マシン、
そう機械に使用することができ滑らかなフライス機械の生産性を向上させるために。
が装備されているマシンを、 ナイフと速い- 移動装置が自動的に停止し終端され
ときに切断操作を機構、 ので、マシンはだけでなく歯切りで広く利用されて、 と
操作しやすい、 しながらマルチ- 機械管理。
仕様:
最大径の円筒平歯車加工時間:
アウター金具を450ミリメートル800ミリメートル時無外固定
最大径の円筒形のヘリカルギア加工時間:
ねじれ角の30・度;ミリメートル500
ねじれ角の60・度;190mm
最大処理モジュール:
鋼材6ミリメートル
鋳鉄8mm
最大加工長さ( 円筒平歯車): ミリメートル240
工具主軸を中心線との間距離とギア胚:
最小30ミリメートル
最大470ミリメートル
最大限の工具直線ストローク: ミリメートル270
テーブルからはツールへの最小距離スピンドル中心: 205ＭＭ
工具径: ミリメートル120
ツール- 交換直径マンドレル: 22、 27、 32mm
テーブル穴径: ミリメートル80
インデキシングウォーム歯車のピッチ円直径: ミリメートル624
マウントされている工作物スピンドル直径: ミリメートル35
種工具主軸速度: 7
ツールの速度範囲:- 19247.5rev/min
各作品にはターンの量に垂直ツール0.5に- 0.3ミリメートル/rev。
それぞれの作品、 ターンを半径ツール送り速度0.06- 0.36ミリメートル/rev
メインモータ電源: キロワット4
主電動機のドライブ速度: r1430/min
クイックトリムモータ電源: キロﾜｯﾄ1.5
クイックトリムモータ速度: rev1420/min
機械の重量( 付属品付き): 3,850キロ
機械の輪郭サイズ( l・回;w・回;H): 2377・回;1255・回;2030ミリメートル
