| 電圧: | 380v | 原産地: | 中国(本土) | 銘柄: | greatcity | モデル番号: | ya31160 | 重量: | 16500kg | 力(W): | 15キロワット | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | CNC | 条件: | 新しい | 認証: | ce | 次元(L*W*H): | 4080*2200*252mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: | 標準的な輸出木製ケース |
ギアシェービングマシン
機能
ギアシェービングマシン使用を回転、複数の歯の切削工具と呼ばれるホブ用生成歯上平歯車、ワーム歯車、ヘリカルギア、スプライン、とスプロケット。より歯車はカットによるホブによっても他の方法のでホブカッターカット連続的に生産されてい正確な歯車で高生産速度。
ホブ は 加工 プロセスを作るため 歯車, スプライン、と スプロケット 上にホブ盤、
である特殊なタイプの フライスマシン。を歯またはスプラインは次第にカットに
工作物によるaシリーズのカットによって行われる 切削工具 と呼ばれる ホブ。に比べて他のギアfをorming
プロセスそれは比較的安価であるが、まだかなり正確、このようにそれは使用の広い範囲の部品
と量。
特長
*による連続割出し、それはとても上にカット円筒拍車ヘリカルゲーラスとスプロケット下
軸送り。
*また、カットワーム車輪によってワームのホイールハブ下ラジアル給餌。
*マシン送りによるマニュアル。
*それはに適し鉱山、油、船、エンジニアリング機構産業用作る大歯車。
*接線ホブヘッドはまた、利用可能なため特別注文にカットワーム車輪下接線
送りモード。
モデル | YA31160 |
を最大ワーク直径(付きリア列/なしでリア列) | 1600/1100ミリメートル |
マックスホブモジュラス | 20ミリメートル |
最小加工ギア | 21 |
マックスワークテーブル速度で回転 | 4r/min |
ワークテーブルサイズ(diameter×絞り) | 1100*275ミリメートル |
カッターroateスピード | 19-125/7 |
距離間ツールロータリーセンターとワークテーブル表面 | 200〜730ミリメートル |
距離間ツールロータリーセンターとワークテーブルセンター | 180〜940ミリメートル |
距離間ワークテーブルと外側サポートのトップ軸穴下面 | 580〜1000ミリメートル |
マックスディメンションのカッター(diameter×length) | & φ。260*230 |
マックスswiver天使の刃物 | ± 60deg |
総電力負荷 | 22.75KW |
メインモータ電源 | 15kw |
ワークテーブルt-スロット | 6 * m20 |
機械寸法(length×width×height) | 4080*2200*252ミリメートル |
梱包ケース | 1ケースで合計 |
正味重量/総重量 | 16500/17500キログラム |

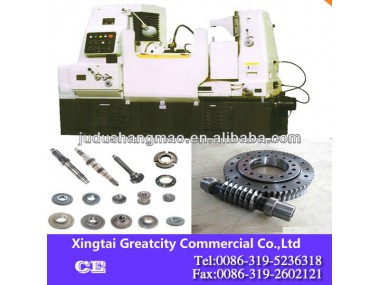

ギアシェービングマシン写真
....
