| 電圧: | 110v/220v/380v/240v/400v | 原産地: | 中国(本土) | 銘柄: | echinatool | モデル番号: | Y3150-3 | 重量: | 2400キロ | 力(W): | 3キロワット | タイプ: | ギヤ歯切り工具で切る機械 | CNCまたはない: | CNC | 条件: | 新しい | 認証: | Ce、 tuv、 iso9001/9002 | 次元(L*W*H): | 1825x935x1730mm3 | 提供される売り上げ後のサービス: | 利用できる海外サービスセンター | 最大の垂直移動ホブ: | 260ミリメートル | ホブの最大直径: | 120mm | 移動距離ホブスピンドルのムーブメント: | 30mm | workingtable穴の直径: | ミリメートル60 | マンドレルの直径ワークテーブル: | 30mm | 縦送りのホブ: | 0.24-4.25mm/r | 最大使用モジュール: | 鋳鉄鋼5mm6mm | 作業テーブル面のホブスピンドル: | 25-320mm | 最大径加工ストレート平歯車: | 350/500 | サイズ( l*w*h): | 1825x935x1730mm |
包装
| 包装: | Y3150-3歯車ホブ盤パッキング:合板や盗むトレイ |

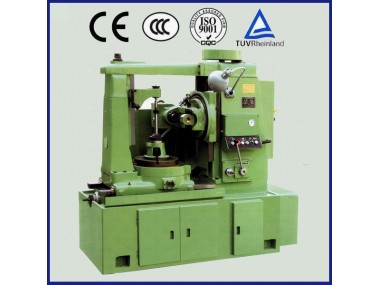

Y3150-3歯車ホブ盤
製品の説明
歯車ホブ盤 Y3150-3
主な技術パラメータ | Y3150-3 | ||
max作業モジュール | 鋼 | 5ミリメートル | |
鋳鉄 | 6ミリメートル | ||
max直径切削ストレート平歯車 | を持つ列(ミリメートル) | 350 | |
なしで列(ミリメートル) | 500 | ||
max直径切削円筒ヘリカルギア
| 回転角度30 ° | 370ミリメートル | |
回転angle45° | 250ミリメートル | ||
距離からホブスピンドルにワークテーブル表面 | マックス |
| 320ミリメートル |
最小 |
| 25 | |
マックス垂直旅行のホブ(ミリメートル) | 260ミリメートル | ||
最小距離からワークテーブル表面にホブスピンドル軸(ミリメートル) | 170ミリメートル | ||
最大直径のホブ(ミリメートル) | 120ミリメートル | ||
を変更可能スピンドル径のホブ | 22,27、32ミリメートル | ||
を旅行の長さのホブスピンドル動き(ミリメートル) | 30ミリメートル | ||
を旅行の長さのリア柱可動架台 | 200ミリメートル | ||
直径の空気圧ヒートプレス機穴(ミリメートル) | 60ミリメートル | ||
ピッチ直径の割出しwormwheel (ミリメートル) | 546ミリメートル | ||
ピッチ直径の割出しワーム(ミリメートル) | 68ミリメートル | ||
直径のワークテーブルマンドレル(ミリメートル) | 30ミリメートル | ||
スピードのホブ主軸 | グレード | 8 | |
範囲(r/min) | 50-275r/min | ||
を垂直フィードのホブ | 0.24〜4.25ミリメートル/r | ||
メインモータ電源 | 3 kw | ||
メインモータ速度 | 1430 r/min | ||
を重量(包括的なすべてのアクセサリー) | 2400キログラム | ||
をサイズ(l *ワット* h)ミリメートル | 1825 × 935 × 1730 | ||
