    広い範囲を微細かつy31125etプロフェッショナルギアhobber-ギヤ打抜き機
    商品番号: 13188886
    仕入れる商品へのお問い合わせについて、
    お電話の場合:スタッフに商品番号をお伝えください。
    商品の詳細

    電圧: 380v 原産地: 中国(本土) 銘柄: judu
    モデル番号: y31125et 重量: 15000キロ 力(W): 11キロワット
    タイプ: ギヤ歯切り工具で切る機械 CNCまたはない: 正常 条件: 新しい
    認証: ce 次元(L*W*H): 3995*2040*2700mm 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため
    最大加工幅: 500mm ワークテーブル直径: 950mm

    包装

    包装: 木製ケース







                  広い範囲を微細かつy31125etプロフェッショナルギアhobber









    導入





    ギア hobberの特別なフォームはそのカットギアフライス盤。 それはプロセスを切断するための主要な工業( とは対照的に研削) 平歯車のインボリュート形。

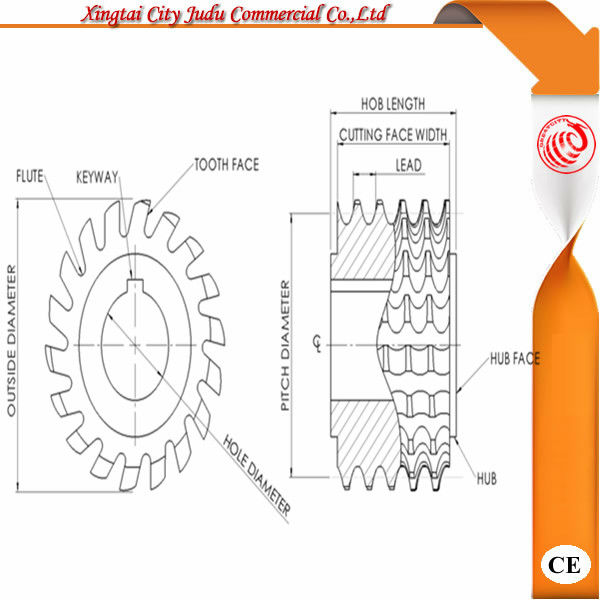

    ギアhobber使用回転、 複数- 歯の切削工具と呼ばれるしたホブ上の歯を生成するための平歯車、 ウォームギア、 はすば歯車、 スプライン、 とスプロケット。 より多くのギアホブ盤でカットされているのでよりも他の方法により歯切カッターカットを生成され、 継続的に精度歯車で高生産率。





    ホブ盤 は、マシニングを作るためのプロセスギア, スプラインとスプロケット上にホブ盤ているが特殊なタイプのフライス盤。 歯をまたはスプラインは徐々にに切断することにより、 ワークのシリーズによって行われたカット切削工具と呼ばれるホブ。他のギア形成プロセスに比べて比較的安価であるが、 それはまだかなり正確な、 その結果、 それはのために使用され、 広範囲な部品と数量。





    それは最も広く使用されているプロセスを作成するための歯切り平歯車及びはすば歯車、 その他歯車ホブ盤でカットは他よりも、 それは比較的以来、 プロセス迅速かつ安価な。





    技術的なパラメータ



    モデル

    y31125et

    y3180h

    最大ワーク径( との後部カラム/なしでリア列)

    千ミリメートル

    550ミリメートル

    2200ミリメートル

    800ミリメートル

    弾性率最大ホブ盤

    16mm

    10mm

    最大加工幅

    500mm

    300mm

    分加工ギア

    Z/k=12

    Z/k=8

    最大垂直刃物台の旅行

    800ミリメートル

    350ミリメートル

    最大swiver刃物台の天使

    ± 60・度;

    ± 240・度;

    カッター軸間の距離とワークテーブル

    max1000mm

    max585mm

    min200mm

    min235mm

    主軸テーパ

    モールステ6

    モールス5

    ホブ径

    最大径245ミリメートル

    最大径180ミリメートル

    最小長220ミリメートル

    最小長180ミリメートル

    最大の軸方向の移動カッター

    100mm

    50mm

    ホブabor直径

    ・φ; 27、 ・φ; 32、 ・φ; 40、 ・φ; 50mm

    ・φ; 22、 ・φ; 27、 ・φ; 32、 ・φ; 40mm

    ホブ軸心の間の距離とワークテーブル

    最大1250ミリメートル

    最大550ミリメートル

    分100mm

    分50mm

    絞りワークテーブル

    200mm

    80mm

    テーパ穴工作物のマンドレル

    モールステ6

    モールス5

    ワークテーブル直径

    950mm

    650ミリメートル

    スピンドル回転速度と範囲

    レベル716-125r/min

    レベル840-200r/min

    急速な移動速度の刃物スライド

    520mm/min

    ・ル; 540mm/min

    急速な移動速度ワークテーブル

    470mm/min

    ・ル; 540mm/min

    ワークテーブルとの間の距離外側支持軸の顔

    min700mm

    min400mm

    max1200mm

    max600mm

    軸フィード速度と程度

    レベル80.39-4.39mm/r

    レベル120.4-4mm/r

    主電動機の電力とシンクロ- スピード

    1500r/min11キロワット

    N=5.5kw1500r/min

    急速モーター軸方向パワーとシンクロ- スピード

    1500r/min3キロワット

    N=1.1kw1500r/min

    ワークテーブル急速モーターパワーとシンクロ- スピード

    1000r/min1.5キロワット

    N=0.55kw1500r/min

    油圧オイルポンプの電源とシンクロ- スピード

    1000r/min1.5キロワット

    N=1.1kw910r/min

    冷却ポンプパワーとシンクロ- スピード

    1500r/min1.5キロワット



    機械の重量

    15000キロ

    5500kg

    外形寸法

    3995*2040*2700mm

    2752*1490*1870mm











    特徴



    1。によって連続インデキシング、 それはをカットするのに適した円筒に拍車をかける、 ヘリカル軸送りの下でゲーラスとスプロケット。



    2。それはまた、 カットによってウォームホイールワーム- ホイールハブ下で半径方向の送り。



    3。それはに鉱山に適した、 オイル、 船、 エンジニアリング産業大歯車機構を作るための。



    4。接線ホブヘッドもご用意しており特別注文のためにワームをカットするために下の車輪接線送りモード。

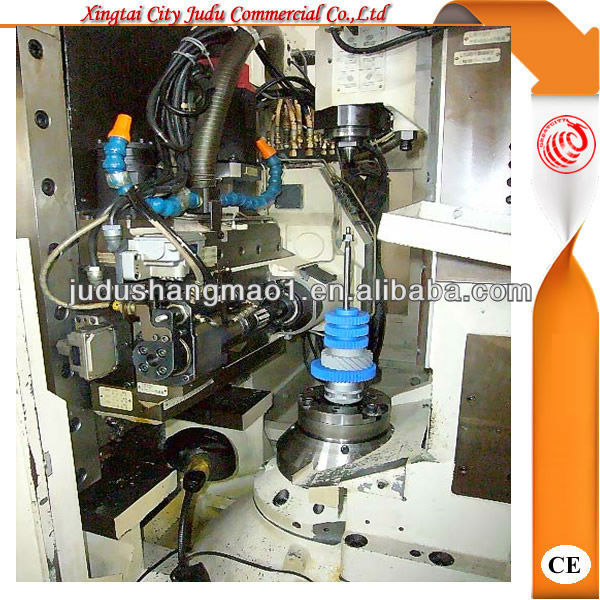

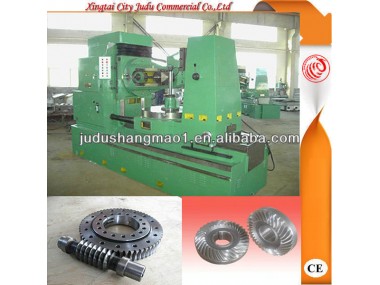

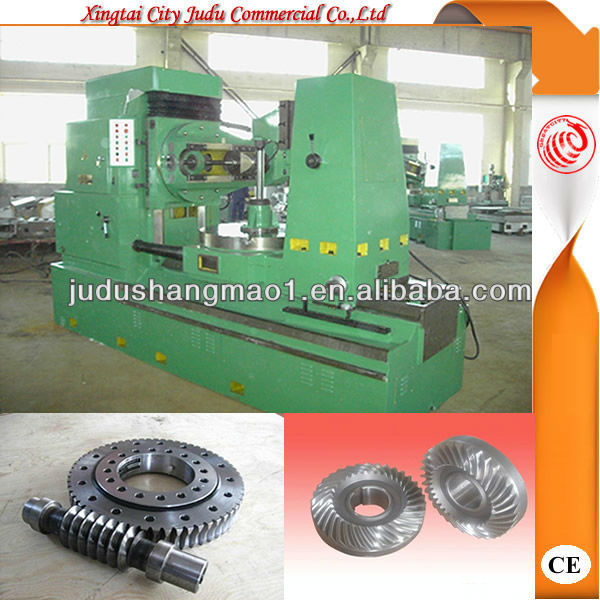

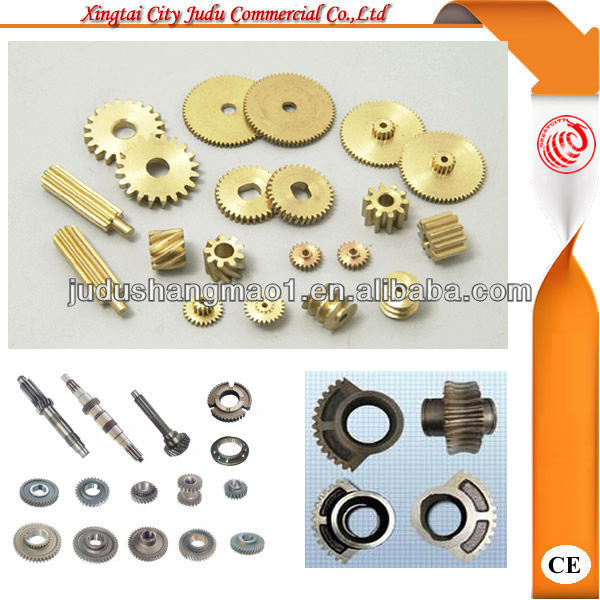

    写真
