マシンの特徴:

1)ラックギアxy軸用伝送、 z軸ボールねじ用伝送

2)hiwinレールの正方形の台湾から

3)artcam3d/2dとtype3のソフトウェアのためのデザイン

技術的なパラメータ:

モデルなし。

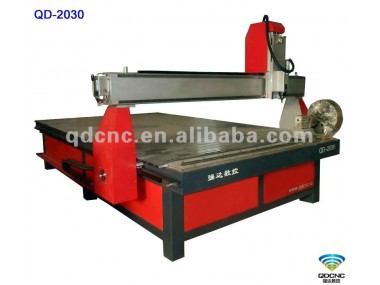

Qd-20304軸cncルーター小さい

テーブルのサイズ

2140mm*3500ミリメートル

x、 y、 z走行エリア

2000ミリメートル*3000ミリメートル*400ミリメートル

回転のサイズ

直径: 350ミリメートル、 長さ: 2000ミリメートル

テーブル構造

アルミt- スロット

xy伝送

ラックギア

z伝送

ドイツネフボールねじ

xyzガイドウェイ

台湾hiwinレールの正方形

最大。 スピンドル電力

3.0kwhsd空冷

最大。 スピンドル速度

18000回転/min

最大。 走行速度

45M/min

最大。 動作速度

30M/min

加工精度

± 0.025ミリメートル

再配置し精度

・ル; 0.025ミリメートル

駆動系

ステッピングモータ

コマンド言語

hpgl、 gコード

制御システム

dsp

動作電圧

ac380v50hz

正味重量/grossの重量

1300kgs/1500kgs

パッケージ外形寸法

3700mm*25ミリメートル40mm*1900

オプションパーツ:

1)カードweihong制御システム

2)4.5キロワット、 高いスピンドル5.0kwまたは電源が利用可能

3)サーボモータは任意

4)真空テーブルと集塵装置はオプション
