| 原産地: | 中国(本土) | 銘柄: | PTE | モデル番号: | XJC-25W | 機能: | 非金属材料の影響のテスト | 表示: | アナログかデジタルまたはコンピュータ表示 | タイプ: | 電子タイプおよびポインターはタイプする | サービス: | 保証2年の | 簡単なビーム: | 0.5J、1J、2J、4J、5J 7.5J、15J、25J。 | 片持梁ビーム: | 1J、2.75J、5.5J、11J、22J | グリップは簡単なビームに及ぶ: | 40mm 60mm 70mm 95mm | グリップは片持梁ビームに及ぶ: | 22mm | 成りなさい: | 機械類ボディ、グリップおよび影響の振子。 | 影響の振子は成っている: | 上部のコネクター、振子の棒、ハンマー、影響の刃 |
包装
| 包装: | 木の場合 |

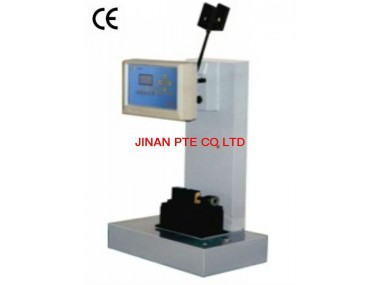

モデルXJC-25Wの計算機制御の片持梁および簡単なビーム影響のテスター
適用
それはhorninessのプラスチック、強いナイロン、ガラスによって補強されるプラスチック、中国、粘土の石の、反電気および非金属文書の非金属材料の影響の靭性のテストで主に使用される。 それは実験室、企業および教育のための理想的な点検装置である
それはポインターのダイアル式の影響の試験機に加えて円の耳障りな角度の測定の技術を、すべての利点採用したり、またデジタル測定そしてエネルギー損失の推圧力、衝撃強度、先発の角度、角度、いくつかの平均値、自動修正および履歴データの貯蔵を表示できる。 高精度な、安定した性能、広い測定の範囲、大きい貯蔵の記憶、それは1つの完全なデジタル振子の影響の試験機である。
確認された標準
それはISO179-82の標準を確認する、ISO180-82、GB/T1043-93、GB1843-1996、JB/T8762-1998、JB/T8761-1998 ISO9854。
技術的な変数
エネルギー範囲
簡単なビーム0.5J、1J、2J、4J、5J 7.5J、15J、25J。
片持梁ビーム1J、2.75J、5.5J、11J、22J
影響の速度
簡単なビーム2.9m/s、3.8m/s
片持梁ビーム3.5m/s
グリップのスパン
簡単なビーム40mm 60mm 70mm 95mm
片持梁ビーム22mm
測定法
(光電エンコーダー)、口径測定の後で渡されるべき回路で衝動への角度、横断火格子を付けることPCにそれは角度の価値に変わる。
コンピュータは次方式としてテストの後でangleα'，を角度のβ打つ前上昇angleαに基づいてエネルギーAの吸収に目盛りを付ける
A=Fα [(COSβ-COSα)-(COSα'-COSα)]
自動的に低下ハンマーを達成する能動態に信号に電気磁石の鉄を送る計算機制御。
構造
テスターは機械類ボディ、グリップおよび影響の振子から成っている。
機械類ボディ: それは水平な装置およびピンが付いている機械の永続的なメカニズム、である Ⅰそして Ⅱそれ。
グリップ: それは機械類ボディおよび移動可能なビームで固定されるグリップから成っている。
影響の振子は上部のコネクター、振子の棒、ハンマー、影響の刃から成っている。
保護機能
保護スイッチ: その間、能動態保護スイッチ掛けられるハンマーが表示器の照明、それ意味した後機械は保護の下にある、ユーザーはサンプルを取付けるか、またはグリップを取り替えることができる
保護表示器: 保護表示器が活発である以外振子の下で行為をすることを禁止する
電源スイッチ: 操業停止に上向きに、下方に開くため
注: 機械は基づいていなければならない。
ヒューズ: 2A
確認
負荷フレーム: 1セット
片持梁ビームグリップ: 1セット
固定サポート(簡単なビームグリップで) 1セット
動産サポート(簡単なビームグリップで) 1セット
センター・ボード(40、60、70、95) 1セットそれぞれ
センター・ボード(2.5、3.5、5、7): それぞれ2部分
必要なブロック: 1部分
簡単なビーム: ハンマー(0.5J、1J、2J、4J、5J 7.5J、15J、25J) それぞれ1部分
片持梁(1J、5.5J、11J、22J) それぞれ1部分
簡単なビーム: 農夫(2J、4J、5J) 1セットそれぞれ
片持梁ビーム: 農夫(2.75J) 1set
ケーブル 1部分
データライン 1部分
コンピュータおよびプリンター 1セットそれぞれ
Hexogenレンチ(4、5、6、8) それぞれ1部分
スクリュードライバー: 1部分
手動導入、証明、パッキングリスト 1枚のコピーそれぞれ。
