| 原産地: | 中国(本土) | 銘柄: | younio | モデル番号: | Lxsg- 13d4- 20d4 | サイズ( dn): | 1/2~3/4 | 流量精度: | クラスb | 水道メーター認証: | Iso4064-2005 | certifcaiton工場: | Iso9001-2008 | 計の種類: | 磁気駆動ドライタイプ | ボディ材: | 黄銅またはプラスチック | 作業温度: | 40〜90 | インストール: | 水平 | デバイス: | 外部調整装置 | 外観: | 小さなデザイン |
包装
| 包装: | で標準的な輸出カートンボックスと。 |
水道メーターのwenlingyounio共同。、 株式会社

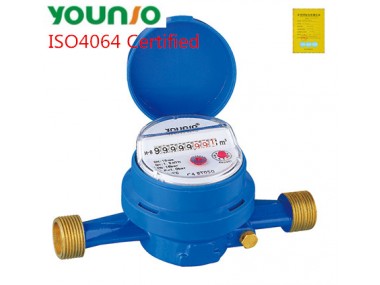

製品の説明Lxsg- 13d4~20d4
特徴
小さな、 光
高温または低温のために水
ドライ- ダイヤル、 磁気駆動、 磁気改ざん外部から保護されてい;
真空- 密封されたレジスタ、 霜に強い、 明確な読書のための長い時間を保持し
任意の方向に回転させることができる便利な読書のための階層化されたレジスタを持っていると水平または任意のための
内部または外部調整装置、 オプション
真鍮ボディ塗装することができまたはニッケルコーティングされた
高精度
遠隔伝送装置要求に応じて追加することができ
センサーの多くの種類、 そのようなリードスイッチ、 ホールやweagand要求に応じて供給することができ
パルス出力かもしれません10l/パルス
メーターをbs適合iso4064標準クラス
労働条件
水温・ル; 50・度; c( 温水メーター・ル; 90・度; c)
水圧・ル; 1mpa仕様( pn: 1.6mpa/16bar)
・デルタ; p・ル; 0.1mpa以上( クラスb)
・デルタ; p・ル; 0.063mpa( r80/r100)
精度
最小流量から率-( q分/q1)インクルーシブ。 から転移流れ率-( qt/q2)、 排他的な:& plusmn; 5％
から過渡的な流れ率-( qt/q2)インクルーシブ。 過負荷に流れ率-( qs/q4)、 排他的な:& plusmn; 2％
技術データ
| Dn/q | Q4=1.25q3 | q3 | R=q3/q1 | Q2=1.6q1 | q1 | R=q3/q1 | Q2=1.6q1 | q1 |
| L/h | L/h | L/h | ||||||
| 15 | 3125 | 2500 | 80 | 50 | 31.25 | 100 | 40 | 25 |
| 20 | 5000 | 4000 | 80 | 80 | 50 | 100 | 64 | 40 |
| Dn公称サイズ( mm) | クラスの測定 | 過負荷の流れ率- qs(m3/h) | 恒久的な流れ率- qp(m3/h) | 過渡的な流れ率- qt(l/h) | 最小流量率- q分(l/h) |
| 15 | b | 3 | 1.5 | 120 | 30 |
| 20 | b | 3 | 1.5 | 200 | 50 |
全体の寸法と重量
| タイプ | サイズ( mm) | 長さ( mm) l | 幅( mm) w | 高さ( mm) h | d接続ねじ | 重量( kg) |
| Lxsg( r)- 13d4 | 15 | 110/115 | 77 | 80 | G3/4" b | 0.78 |
| Lxsg( r)- 20d4 | 20 | 110/115/130 | 80 | 80 | G1" b | 0.98 |
詳細な画像
