| 原産地: | ドイツ | 銘柄: | e + h | モデル番号: | r200 |
包装
| 包装: | 箱に梱包 |

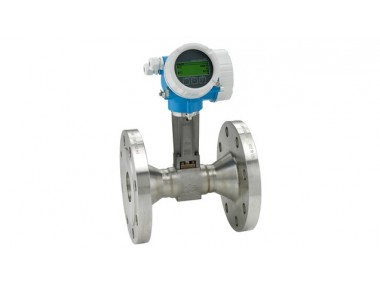

同じ精度にもかかわらずラインサイズ削減、 利用可能としてコンパクトまたはリモートデバイスバージョン
をリデューサーバージョンprowirl r提供統合削減のラインサイズ による1または2直径およびしたがって提供し改善された低流量性能。 prowirl r 200は、業界の準拠二線技術シームレスな統合のために既存のインフラと制御システム 。 追加の利点は高運用安全で危険区域のおかげで本質安全設計、 とおなじみのインストール手順。
利点:
統合温度。 測定のため質量/エネルギーの流れの飽和蒸気( opt。)
コストと時間を節約-いいえ配管修正のために必要ラインサイズ削減
高可用性の実績のある堅牢性、 抵抗する振動、 温度衝撃とウォーターハンマー
いいえメンテナンス-生涯校正
便利なデバイス配線の独立した接続コンパートメント
安全な操作-不要にオープンをデバイスで表示することによりタッチコントロール、 背景照明
統合検証のハートビート技術™
応用分野:
好ましい測定原理用ウェット/飽和/過熱蒸気、 ガス&液体(また、極低温)
デバイスのプロパティ
統合直径削減による1または2ラインサイズ
公称直径(交配パイプ)までdn 250 (10 ")
インストールの長さに応じて業界標準
ディスプレイモジュールでデータ転送機能
堅牢な二つの商工ハウジング
植物安全:世界的な承認( sil、haz。エリア)
特長と仕様:
| 測定原理 | 渦 | |
| 製品見出し | を持つ超音波流量計は同じ精度にもかかわらずラインサイズ削減、 利用可能としてコンパクトまたはリモートバージョン。 統合温度測定用質量/エネルギーの流れの飽和蒸気。 専用のためのアプリケーションで非常に低または縮小流れ。 | |
| センサー特長 | コストと時間を節約-いいえ配管修正のために必要ラインサイズ削減。 高可用性の実績のある堅牢性、 抵抗する振動、 温度衝撃&ウォーターハンマー。 いいえメンテナンス-生涯校正。 統合直径削減による1または2ラインサイズ。 公称直径(交配パイプ)までdn 250 (10 ")。 | |
| 送信機の特長 | 便利なデバイス配線の独立した接続コンパートメント。 安全な操作-不要にオープンをデバイスで表示することによりタッチコントロール、 背景照明。 統合検証のハートビート技術。 ディスプレイモジュールでデータ転送機能。 堅牢なデュアルコンパートメントハウジング。 | |
| 公称直径範囲 | dn 25に250 (1に10 ") | |
| 湿潤材料 | 測定チューブ: 1.4408 (CF3M) dscセンサー: 1.4435 (316/316l) 接続: 1.4404 (f316/F316L) | |
| 測定変数 | 体積流量、 質量流量、 補正体積流量、 エネルギーの流れ、 熱流量差、 温度 | |
| マックス。測定誤差 | 体積流量(液体): ± 75% 体積流量(蒸気、ガス): ± 00% 質量流量(液体): ± 85% 質量流量(蒸気、ガス): ± 7% | |
| 測定範囲 | 液体: 0.26に545メートル& sup3;/h (0.15に321 ft & sup3;/ 最小) に応じてミディアム:水で1バーは、 20 ℃ (14.5 psiは、68 ° f) 蒸気、 ガス: 3.6に7262メートル& sup3;/h (2.12に4274 ft & sup3;/ 最小 に応じてミディアム:蒸気で180 ℃、 10バーは( 356 °f、 145 psiを);空気で25 ℃、 4.4バーは( 77 °f、 63.8 psiを) | |
| マックス。プロセス圧力 | pn 40、 クラス300、 20 k | |
| ミディアム温度範囲 | 標準:-40〜+ 260 ℃ (-40〜+ 500 ° f) 高/低温(オプション):-200〜+ 400 ℃ (-328〜+ 752 °f) 高/低温(ご要望に応じて):-200〜+ 450 ℃ (-328に+ 842 °f) | |
| 周囲温度範囲 | コンパクトバージョン(標準):-40〜+ 80 ℃ (-40〜+ 176 ° f) コンパクトバージョン(オプション):-50〜+ 80 ℃ (-58〜+ 176 ° f) リモートバージョン(標準):-40〜+ 85 ℃ (-40〜+ 185 ° f) リモートバージョン(オプション):-50〜+ 85 ℃ (-58〜+ 185 ° f) | |
| センサハウジング材料 | センサ接続ハウジング: AlSi10Mg、 をコーティングした。1.4408 (CF3M) | |
| トランスミッタハウジング材料 | AlSi10Mg、 をコーティングした。1.4404 (316l) | |
| 度の保護 | コンパクトバージョン: ip66/67、 タイプ4xエンクロージャ センサーリモートバージョン: ip66/67、 タイプ4xエンクロージャ トランスミッタ遠隔バージョン: ip66/67、 タイプ4xエンクロージャ | |
| ディスプレイ/操作 | 4行バックライトディスプレイでタッチコントロール(操作から外側) を介してローカルディスプレイと営業ツール可能 リモートディスプレイ利用可能 | |
| 出力 | 4-20ミリアンペアhart (パッシブ) 4-20ミリアンペア(パッシブ) パルス/周波数/スイッチ出力(パッシブ) | |
| 入力 | 4-20ミリアンペア(パッシブ) | |
| デジタル通信 | hart、 profibus pa、 foundationフィールドバス | |
| 電力供給 | dc 12〜35ボルト( 4-20ミリアンペアhart付き/なしパルス/周波数/スイッチ出力 ) dc 12〜30ボルト( 4-20ミリアンペアhart、4〜20ミリアンペア) dc 12〜35ボルト( 4-20ミリアンペアhart、パルス/周波数/スイッチ出力、4 -20ミリアンペア入力) dc 9に32ボルト( profibus pa、パルス/周波数/スイッチ出力) | |
| 危険場所承認 | atex、 iecex、 ccsaus | |
| 他の承認と証明書 | 3.1素材、 校正上で実行認定校正施設( acc。にiso/iec 17025)、namur、機能安全 ped、 crn、 ad 2000 nace MR0175/MR0103、 pmi (ご要望に応じて);溶接テストacc。にiso 15614-1、類似するasme ix (ご要望に応じて) | |
