原産地:	中国(本土)	銘柄:	younio	モデル番号:	Lxsg( r)- 13d2- 20d2
ボディ材:	Brass/プラスチック	蓋:	プラスチック	色:	赤/blue
サイズ:	15mm厚〜20mm	accuarcy:	iso4064クラスb	タイプ:	シングルジェット
カウンター:	ドライタイプ	媒体:	一般的な水	インストール:	水平
労働条件:	コールド/お湯

包装

包装:

カートン

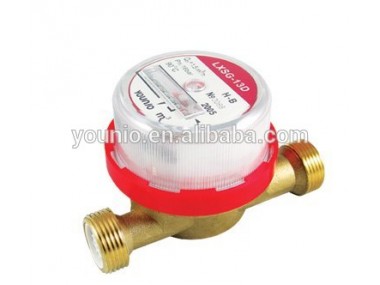

  製品の説明Lxsg( r)- 13d2~20d2 特徴:



1.小さな、 光;



2.低温または高温水のための



3.ドライ- ダイヤル、 磁気駆動、 磁気改ざん外部から保護されてい;



4.真空- 密封されたレジスタ、 霜に強い、 明確な読書のための長い時間を保持し;



5.レジスタ任意の方向に回転させることができる便利な読書のための;



6.真鍮ボディまたはプラスチック製のボディ、 オプション;



7.真鍮ボディ塗装することができまたはニッケルコーティングされた;
8.高精度;
9.m3やギャル、 オプション;
10。 遠隔伝送装置要求に応じて追加することができ
センサーの多くの種類、 そのようなリードスイッチ、 ホールやweagand要求に応じて供給することができ;
パルス出力かもしれません10l/パルス;
11.メーターをクラスbiso4064規格に準拠してい;    労働条件:

温水メーター・ル; 90。 c)

水圧・ル; 1mpa

(pn: 1.6mpa/16bar)

圧力損失・ル; 0.1mpa



精度:

最小流量から- レート( qmin) インクルーシブ、から転移流れ率-( qt)、排他的な:& plusmn; 5％
から過渡的な流れ率-( qt) インクルーシブ、 過負荷に流れ率-( qs)、排他的な:& plusmn; 2％、温水メーター:& plusmn; 3％



技術データ:



Dn/q	Q4=1.25q3	q3	R=q3/q1	Q2=1.6q1	q1	R=q3/q1	Q2=1.6	q1
	L/h			L/h			L/h
15	3125	2500	80	50	31.25	100	40	25
20	5000	4000	80	80	50	100	64	40

Dn公称サイズ( mm)	クラスの測定	過負荷の流れ率- qs(m/h)	恒久的な流れ率- qp(m/h)	過渡的な流れ率- qt(l/h)	最小流量率- qmin( l/h)
15	b	3	1.5	120	30
20	b	5	2.5	200	50



全体の寸法と重量



タイプ	サイズ( mm)	長さ( mm) l	幅( mm) w	高さ( mm) h	d接続ねじ	重量( kg)
Lxsg( r)- 13d2	15	110	77	80	G3/4" b	0.57
Lxsg( r)- 20d2	20	130	77	80	G1" b	0.67
