| 原産地: | 中国(本土) | 銘柄: | younio | モデル番号: | Lxsg- f-15e/b~50e/b | サイズ: | 『1/2~2" | 水道メーター認証: | iso4064 | certifcation工場: | iso9001 | 流量accuarcy: | クラスbまたはクラスc | ボディ材: | 真鍮や鉄 | 作業温度: | 0〜50 | 計の種類: | マルチジェットタイプ | インストール: | 水平 | デバイス: | 外部調整装置 | 外観: | 小さなデザイン |
包装
| 包装: | で標準的な輸出カートンボックスと。 |
水道メーターのwenlingyounio共同。 株式会社
製品の説明Lxsg- f-15e/b~50e/b
特徴
磁気駆動、 磁気改ざん外部から保護されてい
液体密封されたレジスタ、 霜に強い、 明確な読書のための時間を保ちlon;
真鍮ボディ
ボディ塗装することができ
冷水用
Iso4064: クラスb1993年/クラスc
Iso4064:2005r80/r100/r160
労働条件
水温度50・度; c
水圧・ル; 1mpa
(pn: 1.6mpa/16bar)
・デルタ; p・ル; 0.1mpa以上( クラスb/)
・デルタ; p・ル; 0.063mpa( r80/r100/r160)
精度
最小流量から- レート( qmin/q1) インクルーシブ、 から転移流れ率-( qt/q2)、 排他的な:& plusmn; 5％
から過渡的な流れ率-( qt/q2) インクルーシブ、 過負荷に流れ率-( qs/q4)、 排他的な::& plusmn; 2％
技術データ
| Dn/q | Q4=1.25q3 | q3 | R=q3/q1 | Q2=1.6q1 | q1 | R=q3/q1 | Q2=1.6q1 | q1 | R=q3/q1 | Q2=1.6q1 | q1 |
| L/h | L/h | L/h | L/h | ||||||||
| 15 | 3125 | 2500 | 80 | 50 | 31.25 | 100 | 40 | 25 | 160 | 25 | 15.625 |
| 20 | 5000 | 4000 | 80 | 80 | 50 | 100 | 64 | 40 | 160 | 40 | 25 |
| 25 | 7875 | 6300 | 80 | 126 | 78.75 | 100 | 100.8 | 63 | |||
| 32 | 12500 | 10000 | 80 | 200 | 125 | 100 | 160 | 100 | |||
| 40 | 20000 | 16000 | 80 | 320 | 200 | 100 | 256 | 163 | |||
| 50 | 31250 | 25000 | 80 | 400 | 250 | 100 | 250 | 156.25 | |||
| Dn公称サイズ( mm) | クラスの測定 | 過負荷の流れ率- qs(m3/h) | 恒久的な流れ率- qp(m3/h) | 過渡的な流れ率- qt(l/h) | 最小流量率- q分(l/h) |
| 15 | b | 3 | 1.5 | 120 | 30 |
| 15 | c | 3 | 1.5 | 22.5 | 15 |
| 20 | b | 5 | 2.5 | 200 | 50 |
| 20 | c | 5 | 2.5 | 37.5 | 25 |
| 25 | b | 7 | 3.5 | 280 | 70 |
| 32 | b | 12 | 6 | 480 | 120 |
| 40 | b | 20 | 10 | 800 | 200 |
| 50 | b | 30 | 15 | 3000 | 450 |
全体の寸法と重量
| タイプ | サイズ( mm) | 長さ( mm) l | 幅( mm) w | 高さ( mm) h | d接続ねじ | 重量( kg) |
| Lxsy- f-15e/b | 15 | 165 | 99 | 104 | G3/4" b | 1.5 |
| Lxsy- 20e/b | 20 | 195 | 99 | 106 | G1" b | 1.7 |
| Lxsy- 25e/b | 25 | 225 | 104 | 120 | G11/4" b | 2.4 |
| Lxsy- 32e/b | 32 | 230 | 104 | 120 | G11/2" b | 2.8 |
| Lxsy- 40e/b | 40 | 245 | 120 | 155 | G2" b | 5.1 |
| Lxsy- 50e/b | 50 | 280 | 125 | 155 | G21/2" b | 7.2 |

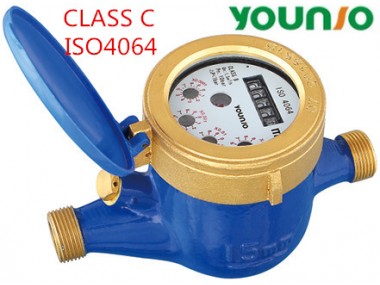

詳細な画像
