| 原産地: | 中国(本土) | 銘柄: | 金属darhor水の流量計 | モデル番号: | Fa40( lzb- fa100) | キーワード: | 金属水の流量計 | 精度: | +/- 6% | 流量範囲: | 様々な | 材料: | ガラス | 接続: | フランジ | ブランド: | darhor | 原産地: | 浙江、 中国( 本土) | 保証: | 1年間 | 媒体: | 液体、 ガス |
包装
| 包装: | ポリフォームの内側と木製ケース金属水の流量計 |

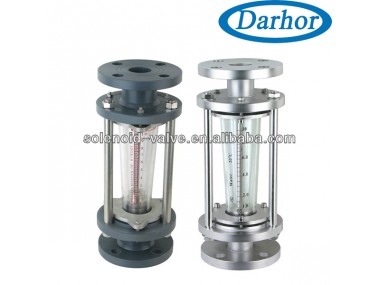

Industrial and chemical metal water flow rate meter The series of glass rotor flowmeter is an intergrated product by coneshaped glass tube,Float, flanges.
The installation is easy and the flowmeter is adjustable,the flowmeter is used in ranges such as
semi-conductor chemicals ect.
DN | Flow Range | Pressure(Mpa) | |
Water(L/h) | Air(NL/min) | ||
15 | 30-300 | 10-100 |
≤0.8 |
60-600 | 20-200 | ||
80-800 | 25-250 | ||
20 | 90-900 | 20-200 | |
120-1200 | 30-300 | ||
180-1800 | 50-500 | ||
25 | 180-1800 | 50-500 | |
300-3000 | 100-1000 | ||
480-4800 | 150-1500 | ||
32 | 480-4800 | 200-2000 |
≤0.6 |
600-6000 | 250-2500 | ||
720-7200 | 300-3000 | ||
40 | 1-10m³/h | 18-180Nm³/h | |
1.2-12m³/h | 20-200Nm³/h | ||
1.5-15m³/h | 25-250Nm³/h | ||
50 | 1.2-12m³/h | 20-200Nm³/h | |
1.5-15m³/h | 25-250Nm³/h | ||
1.8-18m³/h | 30-300Nm³/h | ||
65 | 1.8-18m³/h | 25-250Nm³/h |
≤0.4 |
3-30m³/h | 35-350Nm³/h | ||
4-40m³/h | 40-400Nm³/h | ||
80 | 4-40m³/h | 40-400Nm³/h | |
5-50m³/h | 50-500Nm³/h | ||
6-60m³/h | 60-600Nm³/h | ||
100 | 6-60m³/h | 60-600Nm³/h | |
7-70m³/h | 70-700Nm³/h | ||
10-100m³/h | 90-900Nm³/h | ||
FA-100 Installation (Flange connection):
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 260 | 340 | 340 | 340 | 340 | 340 | 390 | 390 | 410 |
D | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 |
H | 95 | 105 | 115 | 135 | 150 | 160 | 180 | 185 | 205 |
d | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 150 | 170 |
f | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 18 | 18 |
