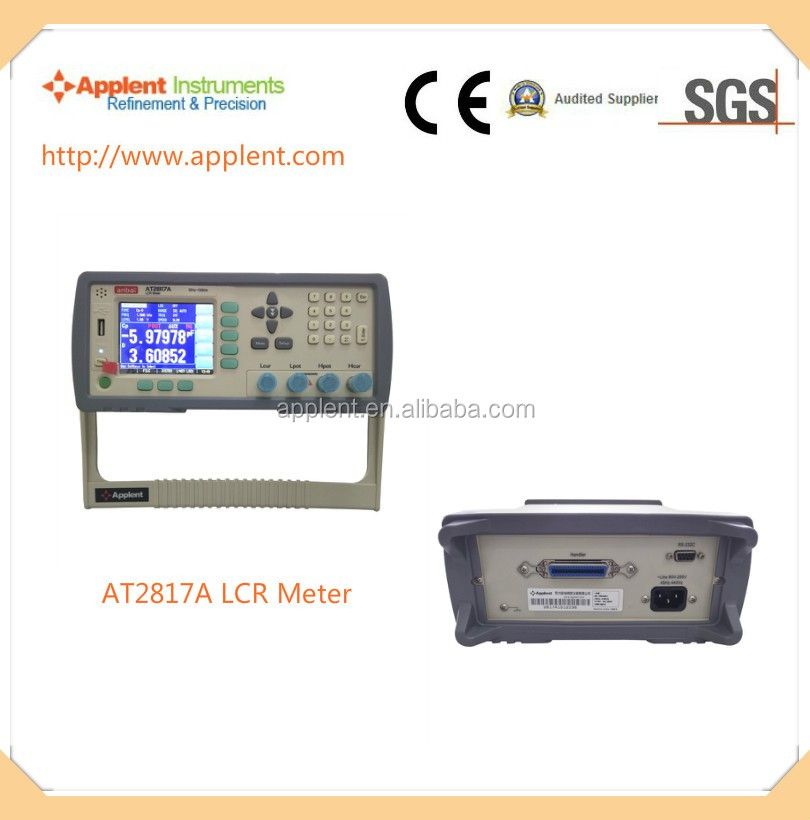

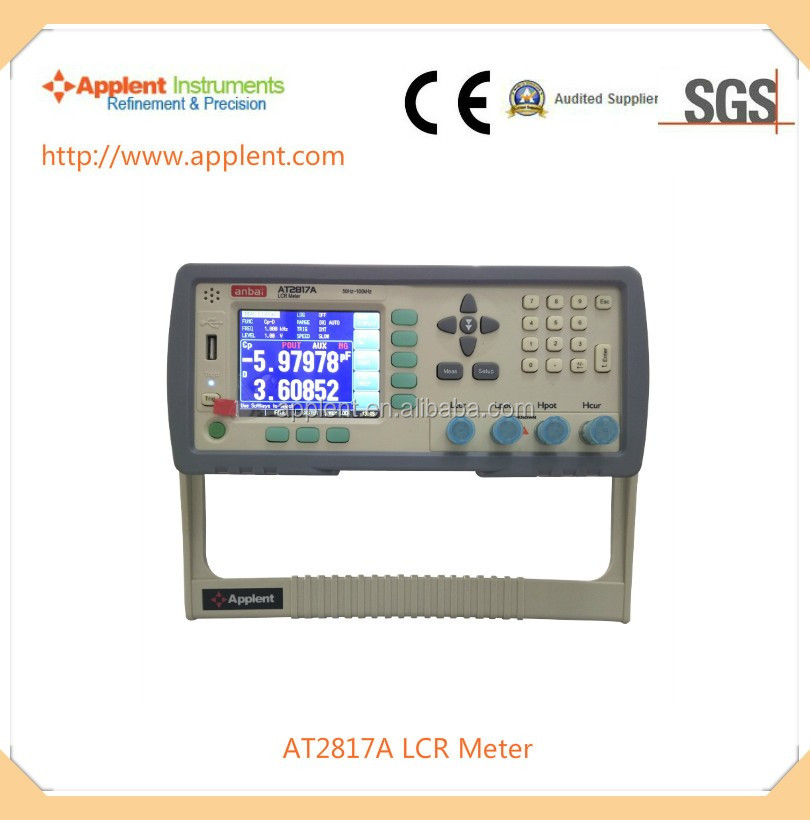

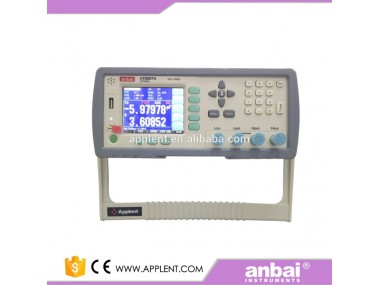

AT2817Aデジタルlcrメータ

仕様

パラメータ

cs-rs、cs-d、cp-rp、cp-d、lp-rp、lp-q、ls-rs、

ls-q、gb、R-X、z-&シータ;ラッド、z-&シータ;度

モニタパラメータ

z、d、q、&シータ; r、&シータ; d、r、x、3g、b、y、vac、iac、&デルタ;、&デルタ。%

精度

0.05% ± 5 dgt

周波数

50 ｈｚ-100 Khz (16ポイント)

表示範囲

l: 0.00001 μh-999999 h

c: 0.00001pF-999999μf

r、z: 0.00001-99.9999M Ω

d: 0.00001-9.99999

q: 0.00001-99999.9

&シータ; (度):-179.999 °-179.999 °

&シータ; (ラド):-3.14159-3.14159

&デルタ;%:-999999%-999999%

ソース抵抗

Ω、50Ω、100Ω

範囲

9範囲自動、マニュアル、公称

マックス読書

原理パラメータ: 999999;

サブパラメータ: 999999

信号レベル

0.01ボルトの2.00ボルト(10mvステップ)

スピード

30回/秒、10回/秒、

6回/秒、3回/秒

1-256回平均が利用可能です

コンパレータ

14-bin仕分け、10-bin gd、1-bin ng、1-bin aux、

2-bin原理パラメータng

調整

オープン/ショート掃引周波数リセット、

3ポイント周波数と負荷補正

ファイル

10グループファイルに保存ユーザー設定、

1グループシステムデータ保存リアルタイム

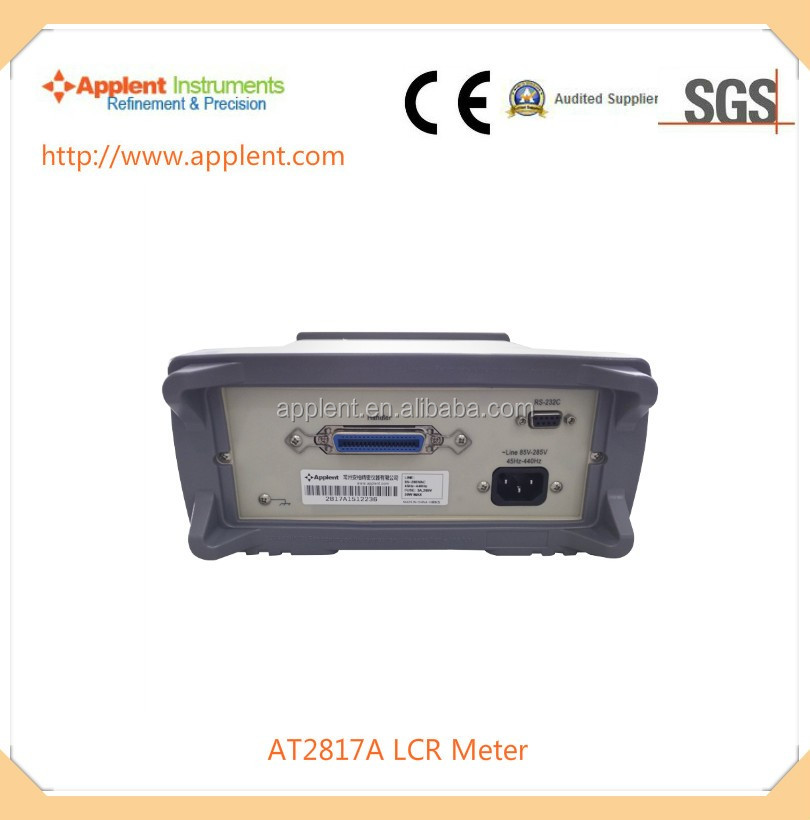

インタフェース

rs232c、exhandlerインタフェース、

標準usbディスクインタフェース(記事10000データ)

他の人

lcr自動選択、キーパッドロック、

scpi命令セット、

真のカラーtft-lcdディスプレイ

一般的な特徴

電力供給

電圧: 90ボルトac-250ボルトac周波数: 50 ｈｚ-60 ｈｚ電源: max 20va

外形寸法&重量

264ミリメートル(幅) x107mm (高さ) x350mm (深さ);

4キログラム

ご注文情報

アクセサリー

ATL501:テストケーブル

ATL601:テスト·フィクスチャ

ATL600:短絡デバイス

ATL108: 232通信ケーブル

オプションのアクセサリー

ATL608 smdパッチクランプ

ATL508: smdパッチテストクリップ

ATS2817:データ集録ソフトウェア

ATL508A: smdパッチテストクリップ
