| 原産地: | 中国(本土) | 銘柄: | hxx | モデル番号: | gcs898 |
リニアスケール色: | 銀白色 | 長さ: | 50~3000mm | ネットが重さ: | 2キロ | 保証: | 1年 | 電圧: | 5v、 12v、 24v | 入力信号: | Ttleia-422 | 解像度: | 0.5u、 1u、 5u | 信号線長さ: | もはや3m以上あなたが望む | 一般的なセクションのサイズ: | 3022mm、 34x25mm、 4030mm |
包装
デジタル読み出しスケール仕様:
1.読書をヘッドの設計のために5ベアリングシステム
2.格子センサは型を閉じ
3.coverredによっては、 信号線のネットを多層isolatio、 ように防水、 錆保護
4.光源が輸入された赤外線led
5.特別な耐油性、 耐腐食性
6.レベルの高い抗- 干渉能力、 高い安定性、 高速、 耐振動性
7.e2promを電力として使用されは停電記憶
8.振動フィルタ機能
9.非- 直線性誤差conpensation機能
パラメータのリニアスケール:
名 | precesionリニアスケール | 信号を出力する | 長さ | 解像度 | 格子ピッチ | 里 | | wtb1 wtb5 | ±( 5+l0/100)・ムー;m その他の消耗品: ±( 3+3l0/1000・ムー;m | 方形波0ttlf2ウェイ・度;と90・度; と他の4ttl方形波方法 0・度;90・度;180・度;270・度; | 50~3000 50~3000 | 0.001 0.005 | 0.02mm 0.02mm | 50mm 50mm | | 他の材料 | オフセット90エラー・度;& plusmn;15・度;作業温度0~40保管温度:- 20~50 | wtb | 公称長さ | L050~1000mm=、 50mmグレード L0=1000~3000mm、 100mmグレード | 最大ストローク< 500mm 最大ストローク900ミリメートル500mmとの間に 最大ストローク> 900ミリメートル | Nominaldimension+30信号線の長さをmm: 2m 呼び寸法+30mm信号線の長さを: 3.5メートル 呼び寸法+50mm信号線の長さを: 5m | | | | | | | | | |
|
ミリメートル L0- effecttive測定範囲 | 50~300050mm/グレード | L1- 最大測定範囲 | L1+l0+50( ストローク> 900) L1=l0+30( ストローク< 900) | L2- メイン取付け寸法 | L2=l0+156( ストローク> 900) L2=l0+126( ストローク< 900) | L3- ブレード最大寸法 | L3=l0+174( ストローク> 900) L3=l0+154( stroko< 900) | 取付ピッチd-the脇腹への読み値のヘッド | 60±0.1 | E- の読み取りヘッド最大寸法 | 90 | 取付ピッチf-theトップに読み値のヘッド | 60±0.1 | G-theの最大厚さスケール | 29 | H-themaximunの高さのスケール | 66.8 | I- reaingヘッドの厚さ | 29±0.1 | J-the主尺の間の寸法と読み上げヘッド | 27.3 | K-the取付ピッチのメインスケール | 15 | M- 取付ピッチのメインスケール | 23.5 | N-the主尺との間の距離thereadingヘッド | 1.3±0.3 | P- 彼取付ピッチの寸法の読み取りヘッド | 2-m5-6h | Q- 取付ピッチを底の寸法 | 深い82-m4-6h | 取付ピッチr-theメインスケールの寸法 | 4- 6x10waist穴 |
|

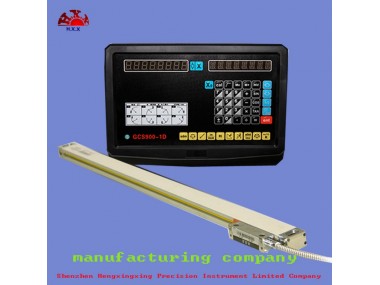

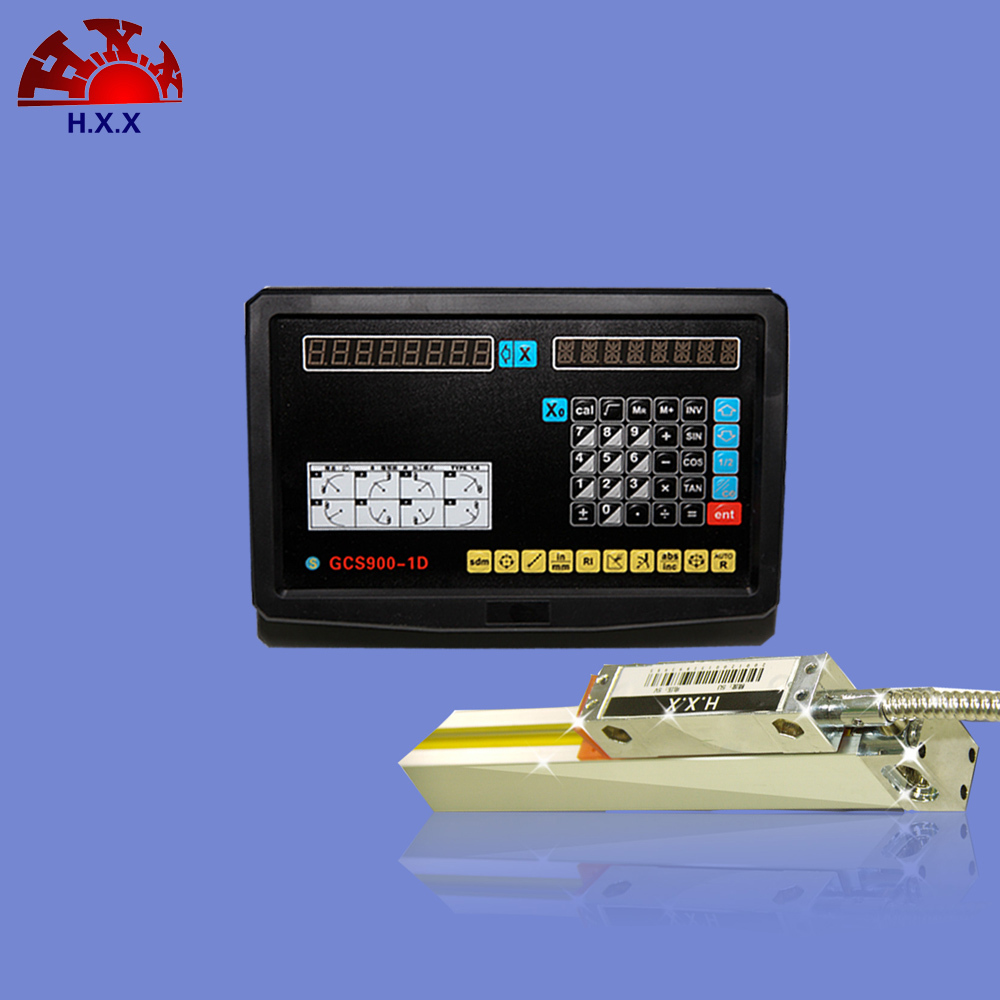

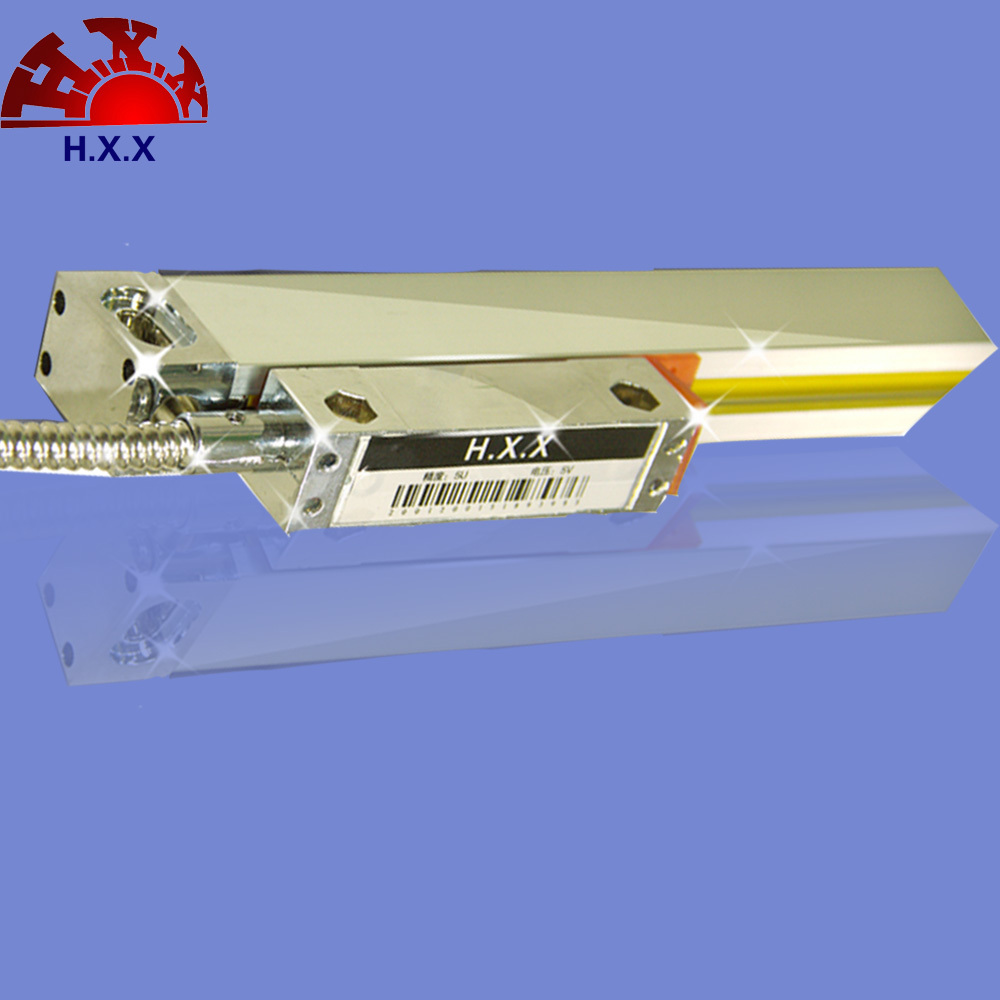

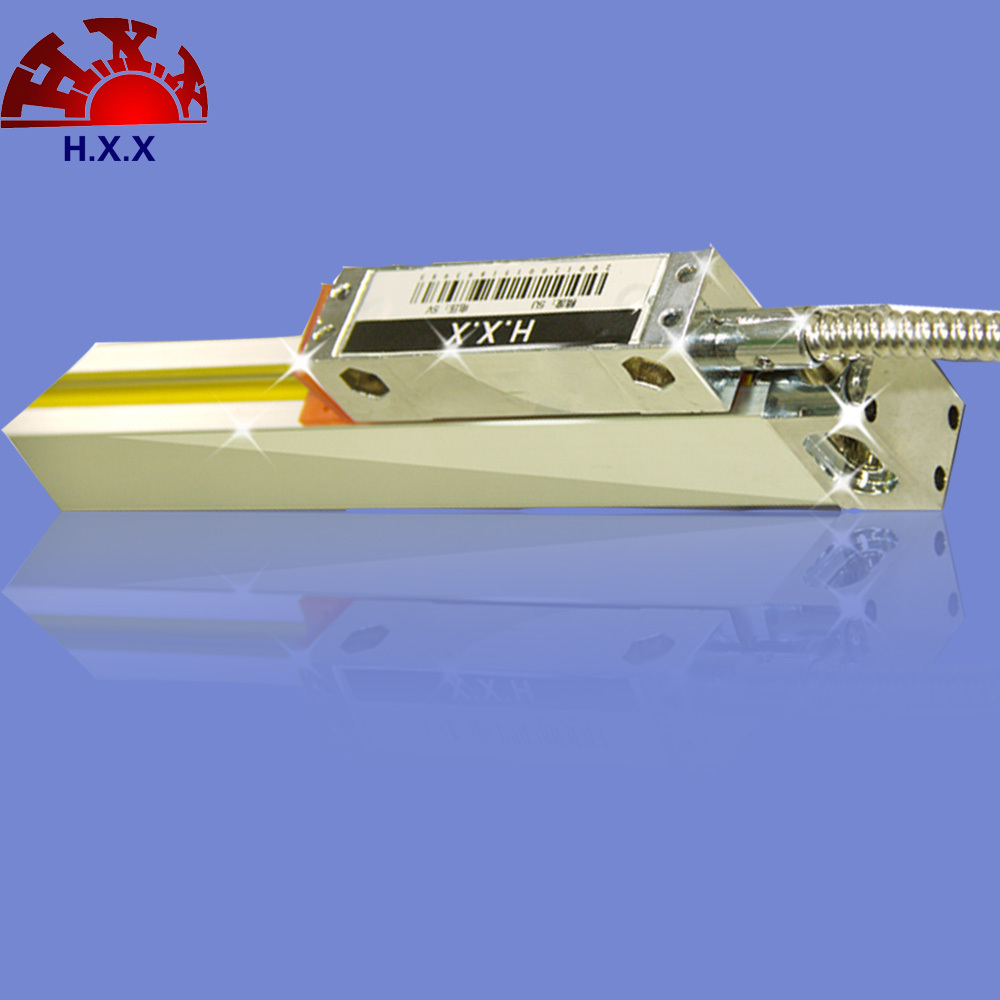

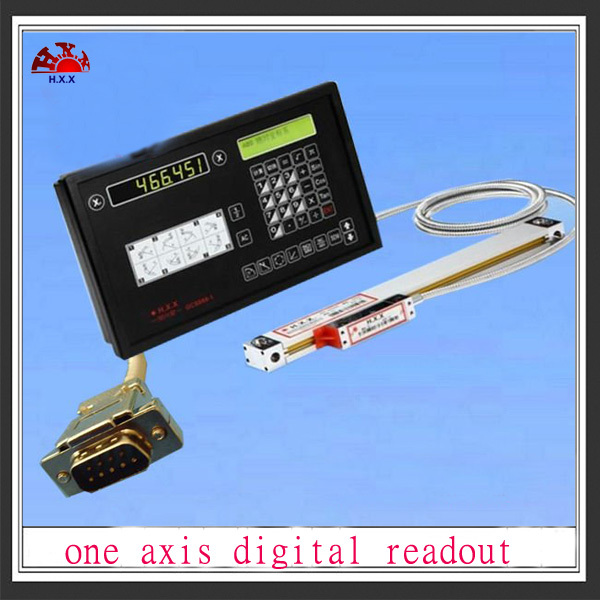

デジタルリニア読み出しの写真は:
