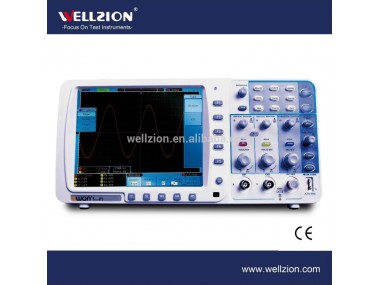

| 原産地: | 中国(本土) | 銘柄: | owon | モデル番号: | sds6062 | 帯域幅: | 60mhz | サンプルレート( リアルタイム): | 500ms/s | ディスプレイ: | 8" カラー液晶、 tftディスプレイ | 寸法: | 340ミリメートル( l)* 155mm( h)* 70mm( w) | 重量: | 1.8キロ( 電池なしで) |
我々は、 承認され販売代理店で製品の品質と後- 販売サービスを保証。
3年間の保証!
標準的な輸出パッケージでとフルアクセサリー!
ファームウェアのアップグレードは、 必要なときに利用できる
機能・メリット
- 60mhzの帯域幅、 msa500/sリアル- 時間サンプルレート
- 高- 解像度のtftカラーディスプレイ
- 節約とグラフィックスの測定値の上に直接usb- スティック
- Vga- のための出力ポート外部モニタ
- autosetautoscale機能と容易な操作のための
- lan接続のためのネットワークを介してリモートアクセスも

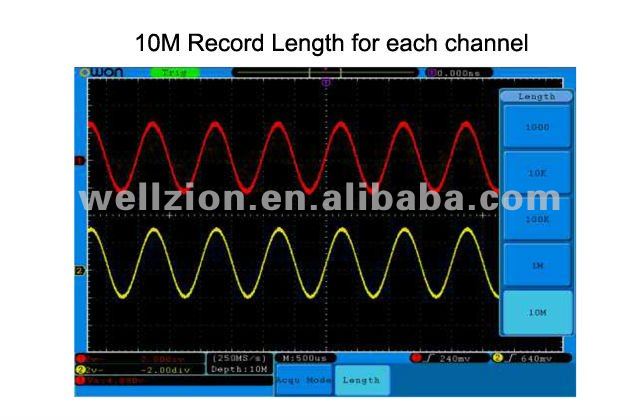

- 内部メモリチャネルあたり10万ドルのポイントまたは15波形
- 自動測定モードと20fft機能
- パス/失敗する機能
- 安全性: catii
アプリケーション
- デザインとデバッグ
- 機能テスト回路
- ミックスドシグナル回路のテスト
- 信号識別され
- ロジック情報
- 教育・トレーニング
仕様
| モデル | sds6062 | ||
| 帯域幅 | 60mhz | ||
| サンプルレート( リアルタイム) | 500ms/s | ||
| 横長尺( s/div) | 5ns/div~100s/div、 ステップで1~2~5 | ||
| 立ち上がり時間( で入力、 典型的な) | ・ル; 5.8ns | ||
| チャンネル | デュアル | ||
| 垂直システム | 垂直解像度( a/d) | 8ビット分解能 (2同時にチャンネル) | |
| 垂直感度 | 2mv/div~10v/div( で入力) | ||
| 変位 | ± 10div( 5mv~10v) | ||
| アナログ帯域幅 | 60mhz | ||
| 単一の帯域幅 | 全帯域幅 | ||
| 低周波 | ・ge; 5hzの | ||
| 立ち上がり時間( で入力、 典型的な) | ・ル; 5.8ns | ||
| dcゲイン精度 | ± 3％ | ||
| Dc精度( 平均) | 平均> 16:& plusmn;( 3％rdg+0.05div) deltavのための | ||
| 測定 | カーソル測定 | デルタデルタtvとの間のカーソル | |
| 自動測定 | Vpp、 vmax、 vmin、 vtop、 vbase、 ヴァンプ、 vavg、 vrms、 オーバーシュート、 シュート、 freq、 期間、 立ち上がり時間、 立ち下がり時間、 delaya・rarr; b、 delaya・rarr; b、 +width、- 幅、 +duty、- デューティ | ||
| 波形演算 | +、-・回;、/、 fft | ||
| 波形ストレージ | 15波形 | ||
| Lissajou・rsquo; の姿 | 帯域幅 | 全帯域幅 | |
| 位相差 | ± 3度 | ||
| 通信インタフェース | usb、 サポートusbフラッシュディスクストレージ、 svga | ||
| トリガー | トリガーレベル範囲 | ± 画面中央から6部門 | |
| トリガーレベル確度 | ± 0.3div | ||
| 水平変位トリガー | プレ- トリガー: 655div、 ポスト- トリガー: 10div | ||
| トリガーholdoff範囲 | 100ns~10s | ||
| エッジトリガ | 上昇、 立ち下がり | ||
| パルストリガー | トリガ条件 | 正パルス:>,<= 負パルス:>,<= | |
| パルス幅の範囲 | 24ns~10s | ||
| ビデオトリガ | ntsc、 pal、 secam | ||
| スロープトリガー | トリガ条件 | 正パルス:>,<= 負パルス:>,<= | |
| 時間設定 | 24ns~10s | ||
| 代替トリガー | エッジ、 パルス、 ビデオ、 スロープ | ||

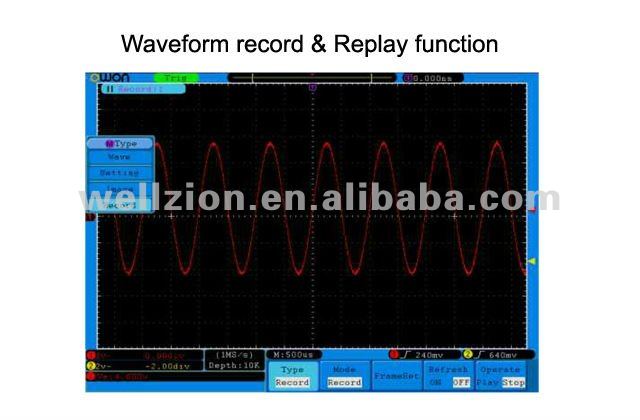

| 波形の記録 | 波形量 | 1~1000 | |
| インターバル時間 | 1ms~1000s | ||
| ディスプレイ | 8" カラー液晶、 tftディスプレイ、 800600ピクセル、 65535色 | ||
| 電源 | Rms100~240vac、 50/60hz、 catii | ||
| 消費電力 | <18w | ||
| 寸法重量 | 340ミリメートル( l) ・回; 155ミリメートル( h) ・回; 70mm( w) 1.8キロ( 電池なしで) | ||
高度なパフォーマンス
| モデル | sds1022dl | sds5032e | sds1052dl | sds6062 | sds1072cml |
| チャンネル | 2 | 2 | 2 | 2 | 2 |
| 帯域幅 | 25mhzの | 30mhzの | 50mhz | 60mhz | 70mhzの |
| のサンプル- 率 | 500msa/s | 500msa/s | 500msa/s | 500msa/s | 1gs/s |
| メモリ長さ | 32kpts | 10kpts | 32kpts | 10mポイント | 2mポイント |
| オートmeasurment | 32 | 20 | 32 | 20 | 32 |
| 垂直感度 | 2mv-10v/div | 5mv-10v/div | 2mv-10v/div | 2mv-10v/div | 2mv-10v/div |
| 水平方向の範囲 | 2.5ns-50s/div | 4ns-100s/div | 2.5ns-50s/div | 5ns-100s/div | 2.5ns-50s/div |
| トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 代替 | エッジ、 パルス、 ビデオ、 スロープ、 代替 | エッジ、 パルス、 ビデオ、 スロープ、 代替 | エッジ、 パルス、 ビデオ、 スロープ、 代替 | エッジ、 パルス、 ビデオ、 スロープ、 代替 |
| ディスプレイ | 7インチ | 8インチ | 7インチ | 8インチ | 7インチ |
| pictbridgeプリント | ・radic; | ---- | ・radic; | ---- | ・radic; |
| usbインターフェース | ・radic; | ・radic; | ・radic; | ・radic; | ・radic; |
| vgaインタフェース | ---- | ・radic;(オプション) | ---- | ・radic;(オプション) | ---- |
| lanインターフェイス | ---- | ・radic; | ---- | ・radic; | ---- |
