仕様

オシロスコープの帯域幅

40mhzの

真の実効値メートルデュアル入力

Vdc、 vac、 vac+vdc、 オーム、 継続性、 ダイオード- 試験電流、 ・度; c、 ・度; f、 静電容量、 10dbv、 dbm、

クレストファクタ、 タッチホールドとゼロセット

trendplot録音

スケーリングや時間圧縮自動垂直
実際の表示します、 分、 avgmaxと読書

のカーソル

フルーク125/124: ・デルタ; t、 1/・デルタ; t、 v、 ・デルタ; v、 上昇- および立ち下がり時間

サンプルレート

2.5gs/サンプリングの反復
Ms25/sシングルショットサンプリング

入力とデジタイザ

2

するとタイムベース範囲

-120nsmin/div

入力感度

Mv5500v-/div

トリガータイプ

接続し- と- ビュー・貿易;、 フリーラン、 シングルショット、

エッジ、 ビデオ、 外部

キャプチャグリッチ

40ns

スコープの測定値

の自動測定: 26( すべての楽器) 上に、 フルーク

125測定機能の追加がありのための

消費電力( w)、 va、 varと力率( pf)

のための単相とバランスが取れている- 3- 相

(デルタ) 発電システム

高調波モード

能力を分析するために高調波内容

のパワー信号
(参照高調波モード詳細については、 下記のセクション)

最大レコード長

512min/ptsあたり最大入力

メモリ

20とセットアップ画面

追加の電力測定機能

測定タイプ

ワット、 varva、 力率( pf)

電源構成

単相またはバランスのとれた三つの- 相( デルタ- 構成)

主電源

電圧測定

チャネルa; stl120を使用して、 または直接入力電圧プローブ

電流測定

チャネルb、 を使用してi400s( 付属) または互換性のある他の

電流クランプ

電流クランプまたはシャント

感度

0.1/1/10/100/1000mv/a、 mv10/ミリアンペアと400mv/a

高調波モード

波形情報に変換し、 高調波ディスプレイ

を使用して( fft処理)

を示している相対の振幅を第一にアップして

第三十三高調波

分析した波形

電圧波形( ch。 a)、 電流wavefrom( ch。 b) または電源

(ch。 Ａ／Ｘch。 b)、 自動的に生成された

高調波周波数範囲

第三十三高調波までの直流( 抜本的な60までhz);
までの直流24日高調波( 抜本的な最大400hz)

ディスプレイ

バーグラフを示す第一第三十三高調波とdcまで; 振幅

パーセントで表示に相対根本的な

測定値

個々の相対的な高調波の振幅;
Thdでの%rまたは%f

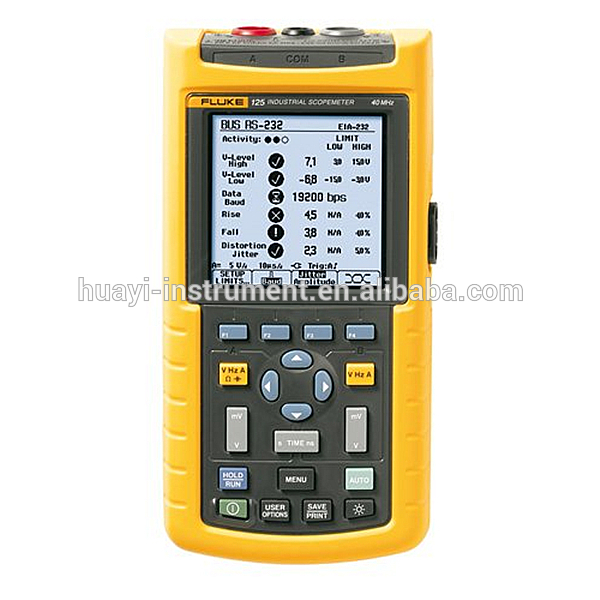

バス健康テスト機能

バス健康テスト

電気的パラメータを検証しますの工業用バス

を使用するシステム自動測定と分析関数。

隣にいること、、 eyepattern　visual·モードが用意されてい

信号品質の検査。

パラメータ分類

デフォルト値:

• よく限度内=" 良い"
• の一定の割合以内に限界値=' weak'
• 限界を超えた価値観=" 悪い"

限界値、 デフォルトとして、 に基づいているため業界

選択されたバスのための標準型または、 ユーザーが設定することができる。

サポートされているバスシステム

As-i( en50295、 キロバイト166/s);
Can-bus( iso- 11898、 メガバイト1まで/s);
Interbuss( eia- 485、 500キロバイト/s);
Controlnet( 61784タイプ2,5mb/s);
Modbus( eia- 232まで115キロバイト/秒とeia-485まで10mb/s);
Foundationフィールドバスh1( 61784タイプ1,31.25キロバイト/s);
Profibusdp( eia- 485まで10mb/s);
Profibuspa( 61784タイプ1,31.25キロバイト/s);
イーサネット10base2( 同軸);
イーサネット10baset( utp、 10mb/s);
Rs-232( eia- 232、 キロバイトまで115/s);
Rs-485( eia- 485、 最大10メガバイト/s);
単線またはユーザ定義されたバランスのとれたシステム

モード

波形パラメータ分析を自動読み込み- アウト

とパラメータ:

1.検証( 適正/弱い/悪い); テスト制限値の範囲に基づいているため

業界標準か5月するユーザが設定した

2.eyepattern表示モード

測定されたパラメータ
(該当する場合)

ボーレート、
立ち上がり、
立ち下がり時間、
高レベル、
低レベル、
バイアス電圧レベル、
信号の振幅、
歪み、
ジッタ

eyepattern表示モード

バスの信号を与え波形表示ディスプレイ付き

永続性
するとタイムベースとアッテネータの設定によって変更されることがあり

ユーザは

環境仕様

動作温度

0・度; ℃〜50・度; c

保管温度

-20・度; ℃〜+60・度; c

動作高度

3,000m

安全性の仕様

電気安全

Catiii600v( en61010- 1)

機械的および一般的な仕様

サイズ

×115232×50mm

重量

キロ1.2

保証

3- 年にメイン楽器
1- に開アクセサリー

バッテリ寿命

7時間でニッケル水素を使用して

Rs232/usbunterface

光学的に絶縁されたオプションを介してpm9080またはoc4usbのための

プリンターやpcへのインターフェースの
