パイロットPMAC202分岐回路電源計-パワーメーター _パワーメーター_電気計測器_測定器・分析器_仕入れ

原産地:	中国(本土)	銘柄:	パイロット	モデル番号:	pmac201h
実用温度:	-10℃+55イン℃〜	次元:	123.6178.599mm	測定の現在の範囲:	0~200a
測定の電圧範囲:	220/380v	正確さのクラス:	0.5	着信回路:	1回路、三相
発信回路:	21または42( opthonal)	精度::	0.5パーセント	通信:	rs485ポート
ボーレート::	2400、 4800、 9600、 19200( オプション)	ct:	旅行マルチct固定または独立したct( オプション)	メインモニター::	ボルト、アンペア、ワット、キロワット時、需要、高調波等
ブランチモニター::	ボルト、アンペア、ワット、キロワット時、需要等	証明書::	ce	ct回路分岐用の入力:	50a、 100a、 200a

包装

包装:	カートン、チラシ、ユーザ- マニュアル

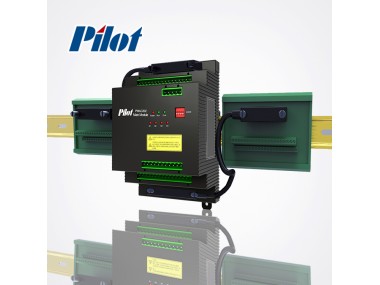

パイロットPMAC202 brabch回路電源計

製品の説明アプリケーション負荷管理データストレージ業界照明パネル主な機能: 1. one着信回路とマックス。42発信回路電気パラメータ測定と分析2. di/行う: 4ステータス入力、2リレー出力、中立電圧(0〜5ボルト)、ワン温度測定3. measure着信回路3相電圧と電流、中立電流、中立電圧4. power負荷分析監視とプリアラーム5。イベントログ:録音最大。5000イベント6. support rs485 modbus通信ポート。7. multi-関税エネルギー(tou);四関税、8時間期間8. memory 8メートルバイト:保つ私は、u、キロワット時、力率あたり15分。一週間9。電流入力:着信5a、発信0.1a 技術的な仕様:

着信回路	1回路、三相220ボルト/380ボルトac
発信回路	21または42 (opthonal)
電力供給	24ボルトdc
mtbf	≥50000 h
寿命	10年
定格電圧	220ボルト/380ボルトac範囲: 10%〜150%、精度: 0.5%
定格着信回路電流	5a、範囲: 1%〜120%、精度: 0.5%
定格発信回路電流	ctストリップ:50a ac、範囲: 1%〜100%、accracy: 0.5%スプリットコアct:25a、50a、100a、200a、範囲: 1%〜100%、精度:0.5%カスタマイズされたct:サポート0.1a入力
定格周波数	50 ｈｚ、範囲: 45〜65 ｈｚ、±0.01 ｈｚ
力率	精度:着信回路: 1%発信回路: 1%
アクティブ電力&アクティブエネルギー	精度:着信回路: 1%、発信回路: 1%注:ct精度必要クラス0.5
無効電力&無効電力	2%
通信	rs485ポートボーレート: 2400、4800、9600、19200 (オプション)
デジタル入力(ウェット連絡)	220ボルトac、40%〜120%
デジタル入力(ドライ接点)	外部提供30ボルトdc
リレー出力容量	220vac/5aまたは30vdc/5a

環境	操作:-10°c〜+ 55°cストレージ:-25°c〜+ 70°c湿度: 5%〜95%、非凝縮

測定機能:

を-基本機能 所得回路監視:1. voltage-ua、ub、uc;2. current-ia、ib、ic、で、私はunbal、マックス。i3. active電力-pa、pb、pc、&合計;p4。無効電力-qa、qb、qc、&合計;q5。力率-pf6. frequency-f7. activeエネルギーキロワット時8。無効電力-kvarh9.需要とmax. record用i10。thd用u、私は11。4ステータス、2リレー 発信回路監視:1. i、マックス。私は、p、q、pf、キロワット時、kvarh、2.需要とmax. record用i3。thd用i b-高構成機能 所得回路監視:1. voltage-ua、ub、uc;2. current-ia、ib、ic、で、私はunbal、マックス。i3. active電力-pa、pb、pc、&合計;p4。無効電力-qa、qb、qc、&合計;q5。力率-pf6. frequency-f7. activeエネルギーキロワット時8。無効電力-kvarh9.需要とmax. record用i10。thd用u、私は11。4ステータス、2リレー 発信回路監視:1. i、マックス。私は、p、q、pf、キロワット時、kvarh、2.需要とmax. record用i3。thd用i4。入力ステータス注文情報: メインモジュール: montoring 21または42分岐回路
