| 原産地: | ドイツ | 銘柄: | エンドレスハウザー | モデル番号: | Pmd55- aa21ba27bgcha4a1a+ak | 出力: | 4.。。 profibus20mapa、 profibuspafoundationフィールドバス | プロセス接続: | 1/4-18nptrc1/4" | 測定範囲: | 10ミリバール。。。 40bar( 0.15psi。。。 600psi) | 最大。 過圧制限: | 420バー( 6300psi) | 測定原理: | 差圧 |

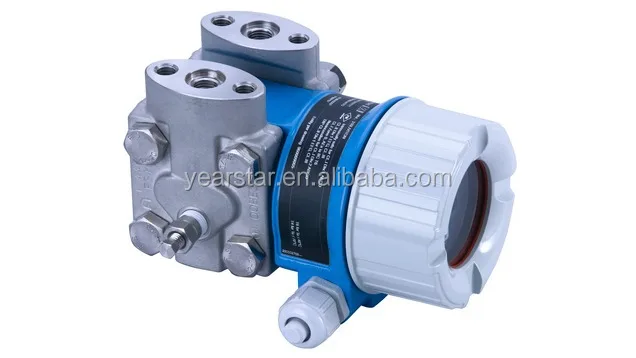

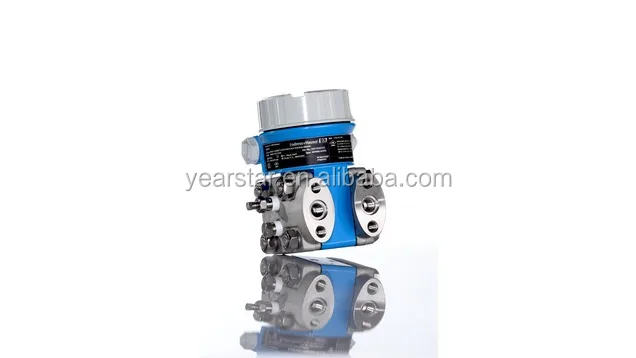

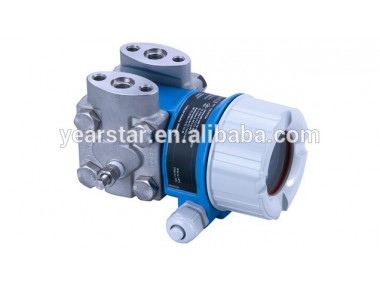

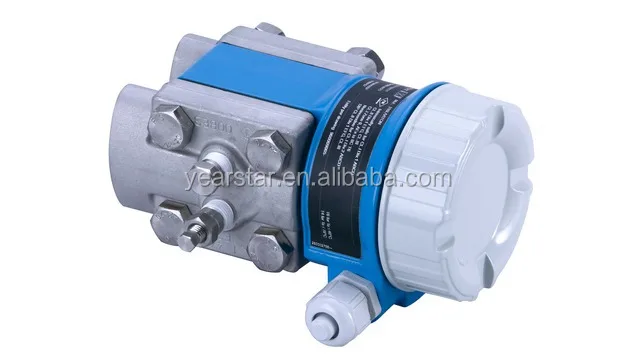

endress hauser差圧トランスミッタdeltabar s PMD55-AA21BA27BGCHA4A1A + ak:
差動圧力deltabarPMD55
差圧トランスミッタで金属センサ用測定の圧力の違い。
をdeltabarPMD55差圧トランスミッタ付きピエゾ抵抗センサーと溶接されたメタリック膜は、通常使用でプロセスまたは環境産業用連続測定の圧力違いで液体、蒸気、ガスやホコリ。簡単プロセス適応するインパルスライン高圧/低圧力変化経由電気スイッチにメインエレクトロニクス。に従って設計iec 61508で使用するためSIL2安全アプリケーション。
利点:
簡単で安全なメニュー誘導製品構成:オンサイト経由ディスプレイモジュール、4ミリアンペアhart、profibus pa、またはfoundationフィールドバス
を開発しましたとに従って設計iec 61508、使用が承認でSIL2安全アプリケーション(最小。、マックス。、範囲)
モジュラー設計用差圧と圧力プラットフォーム、例えば交換可能なディスプレイ、ユニバーサルエレクトロニクス
グローバル使用法のおかげで最も広い範囲の承認用産業とアプリケーション
--------------------------------------------------------
技術データ:
連続/液体:
| 測定原理 | 差動圧力 | |
| 特性/アプリケーション | デジタル送信機でメタリック測定ダイアフラム モジュラートランスミッタ 長期安定性 高静圧/過負荷抵抗 強化された安全経由自己診断機能 二次プロセスバリア | |
| 供給/通信 | 4... 20ミリアンペアhart: 10、5... 45ボルトdc ex ia: 10、5... 30ボルトdc profibus pa/ foundationフィールドバス: 9... 32ボルトdc | |
| 精度 | 0,075% 「プラチナ" 0,05% | |
| 長期安定性 | 0,05%のurl/年 | |
| 周囲温度 | -40 °c... 85 ℃ (-40 °f... 185 °f) | |
| プロセス温度 | -40 °c... 120 ℃ (-40 °f... 248 °f) | |
| プロセス圧力絶対/マックス。過圧制限 | 420bar (6300psi) | |
| 圧力測定範囲 | 10mbar... 40bar (0.15psi...600 psi) | |
| メイン濡れる部品 | 合金c276 316l モネル タンタル | |
| プロセス接続 | 1/4-18NPT rc1/4 " | |
| マックス。測定距離 | 400メートル(1.312ft) h2o | |
| 出力 | 4... 20ミリアンペアhart profibus pa foundationフィールドバス | |
| 証明書/承認 | atex fm nepsi iecex whg/オーバーフィル予防 sil nace glマリン EN10204-3.1 | |
| オプション | historom/m-dat 4デジタル表示 ss-またはaluminiumhousing 個別の住宅 | |
| アプリケーション限界 | 測定セル: 金属溶接 | |
ガス:
| 測定原理 | 差動圧力 | |
| 製品見出し | デジタル送信機でメタリック測定ダイアフラム モジュラートランスミッタ 長期安定性 高静圧/過負荷抵抗 強化された安全経由自己診断機能 二次プロセスバリア | |
| マックス。測定誤差 | 0,075% 「プラチナ" 0,05% | |
| マックス。プロセス圧力 | マックス。420bar (マックス。6.091 psi) | |
| ミディアム温度範囲 | 温度勾配から圧力配管 | |
| ディスプレイ/操作 | オプション | |
| 出力 | 4...ミリアンペアhart profibus pa foundationフィールドバス | |
| デジタル通信 | hart profibus pa foundationフィールドバス | |
| 危険場所承認 | atex fm csa nepsi iecex sil nace schiffbau gl whg/& uuml; berf & uuml; llsicherung en 10204-3.1 | |
液体:
| 測定原理 | 差動圧力 | |
| 製品見出し | デジタル送信機でメタリック測定ダイアフラム モジュラートランスミッタ 長期安定性 高静圧/過負荷抵抗 強化された安全経由自己診断機能 二次プロセスバリア | |
| マックス。測定誤差 | 0,075% 「プラチナ" 0,05% | |
| マックス。プロセス圧力 | マックス。420bar (マックス。2.175 psi) | |
| ミディアム温度範囲 | 温度勾配から圧力配管 | |
| ディスプレイ/操作 | オプション | |
| 出力 | 4...ミリアンペアhart profibus pa foundationフィールドバス | |
| デジタル通信 | hart profibus pa foundationフィールドバス | |
| 危険場所承認 | atex fm csa nepsi iecex sil nace schiffbau gl whg/& uuml; berf & uuml; llsicherung en 10204-3.1 | |
圧力:
| 測定原理 | 差動圧力 | |
| 特性 | デジタル送信機でメタリック測定ダイアフラム モジュラートランスミッタ 長期安定性 高静圧/過負荷抵抗 二次プロセスバリア | |
| 供給/通信 | 4...ミリアンペアhart: 10、5... 45ボルトdc ex ia: 10、5... 30ボルトdc pprofibus pa/ foundationフィールドバス: 9... 32ボルトdc | |
| 精度 | 0,075% 「プラチナ" 0,05% | |
| 長期安定性 | 0,05%のurl/年 0,125%のurl/5年 | |
| プロセス温度 | -40 °c... 120 ℃ (-40 °f... 248 °f) | |
| 周囲温度 | -40 °c... 85 ℃ (-40 °f... 185 °f) | |
| 測定範囲 | 10mbar... 40bar (0.4inH2O...600psi) | |
| マックス。過圧制限 | 片側に: 420バー (6300psi) | |
| プロセス接続 | 1/4-18NPT rc1/4 " | |
| 出力 | 4...ミリアンペアhart profibus pa foundationフィールドバス | |
| 証明書/承認 | atex fm csa nepsi iecex whg/オーバーフィル予防 sil nace glマリン EN10204-3.1 | |
| オプション | historom/m-dat 4デジタル表示 ss-またはアルミニウムハウジング 個別の住宅 | |
| 名物 | 診断機能 | |
蒸気:
| 測定原理 | 差動圧力 | |
| 製品見出し | デジタル送信機でメタリック測定ダイアフラム モジュラートランスミッタ 長期安定性 高静圧/過負荷抵抗 強化された安全経由自己診断機能 二次プロセスバリア | |
| ミディアム温度範囲 | 温度勾配から圧力配管 | |
| マックス。プロセス圧力 | マックス。420bar (マックス。6.091 psi) | |
| マックス。測定誤差 | 0,075% 「プラチナ" 0,05% | |
| デジタル通信 | hart profibus pa foundationフィールドバス | |
| 出力 | 4...ミリアンペアhart profibus pa foundationフィールドバス | |
| 危険場所承認 | atex fm csa nepsi iecex sil nace schiffbau gl whg/& uuml; berf & uuml; llsicherung en 10204-3.1 | |
| ディスプレイ/操作 | オプション | |
応用分野:
用レベル、ボリュームまたは質量測定で液体、差動圧力監視、例えばのフィルタとパンプスならびに流れ測定(ボリュームまたは質量流量)と組み合わせて一次要素でガス、蒸気と液体。
プロセス接続: & frac14。"-18 npt
温度:-40〜85 ℃ (-40〜185 °f)
測定範囲: 0.5ミリバール40bar (0.0072に600psi)
精度: ± 1%、「plantinum " ± 075% (オプション)
atex、fm、csa、nepsi、tiis、iec ex、gl、abs、SIL2
---------------------------------------------------
