| 原産地: | 中国(本土) | 銘柄: | realpoo | モデル番号: | rp-cfb | 次元の許容: | -0.1/-0.05 | 表面質: | 40/20 | 材料: | k9 | 平坦: | 1/4 または 1/2 ラムダ | 角度許容: | 3 アーク最小/ 20秒 | 光学プリズム: | k9 プリズム |
包装
| 包装: | 保護梱包用光学ガラス直角プリズム 。 |
製品の説明

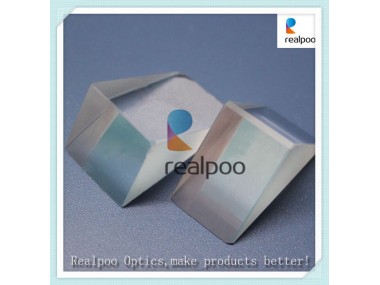

直角プリズムは最も一般的な タイプ の プリズム 。 それ は使用に リダイレクト は ビーム の光で 90度 から入射方向または使用として 180 ビーム反射鏡。 彼ら は しばしば コーティング さ れ た さまざま な光学コーティング する フォーム立方 ビーム スプリッタ と色分離キューブ使用で さまざま な投影システム 。
高伝送達成する こと が できる 、 を使用し て斜辺顔で全反射( tir) 、 で 、反射防止コーティング上入口と出口顔。
を プリズム として使用する こと が内部または外部ミラーを適用する こと により金属コーティング に斜辺。
仕様の直角プリズム:
素材 | k9 プリズム |
表面フィギュア | x: & ラムダ;/2; y: 2 & ラムダ; |
直径公差 | + 0.00 、 -0.15 ミリメートル、 -0.05 |
厚さ公差 | ± 。1ミリメートル |
角度公差 | ±3 アーク最小 |
センタリング | <3 アーク分 |
クリアアパーチャ | >90% |
表面品質 | 60/40; 40/20 、 20/10スクラッチ と掘る |
保護ベベル | 0.25 ミリメートル × 45 ° |
コーティング | オプション コーティング (ar 、 hr 、 bbar...) |
- 私たち は プロセス として は図面や要件厳格に 。
- 当社の エンジニア は チェック や デザイン を図面に よる と詳細。
- また 、私たち は いくつ か の株式レンズ あなた の オプション 。
