| 原産地: | 中国(本土) | 電圧: | 380v50、 60hz | 適用: | ワイヤ | 銘柄: | Jiacheng- プラスチック製のpvcシースケーブル押出機 | モデル番号: | Jcjx- 150- プラスチックシースケーブル押出機pvc | 自動等級: | 高い自動 | 重量: | 20t | 力(W): | 160kw | 認証: | Ce、: 2008 | 処理されるプラスチック: | PVC | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | ねじ設計: | Single-screw | 条件: | 新しい | 次元(L*W*H): | 24x4.1x2.8 | 名: | pvcプラスチックシースケーブル押出機 | 回転速度: | 70r/min | pvc押出能力: | 780kg/h | 総電力: | 160kw | 入口線径: | 8-100mm | 仕上げ線径: | 15-200mm | 回線速度: | 10-60m/min | ボビン径。: | 1600-3150mm | inveter: | 安川日本 | 電気機器: | シュナイダー |

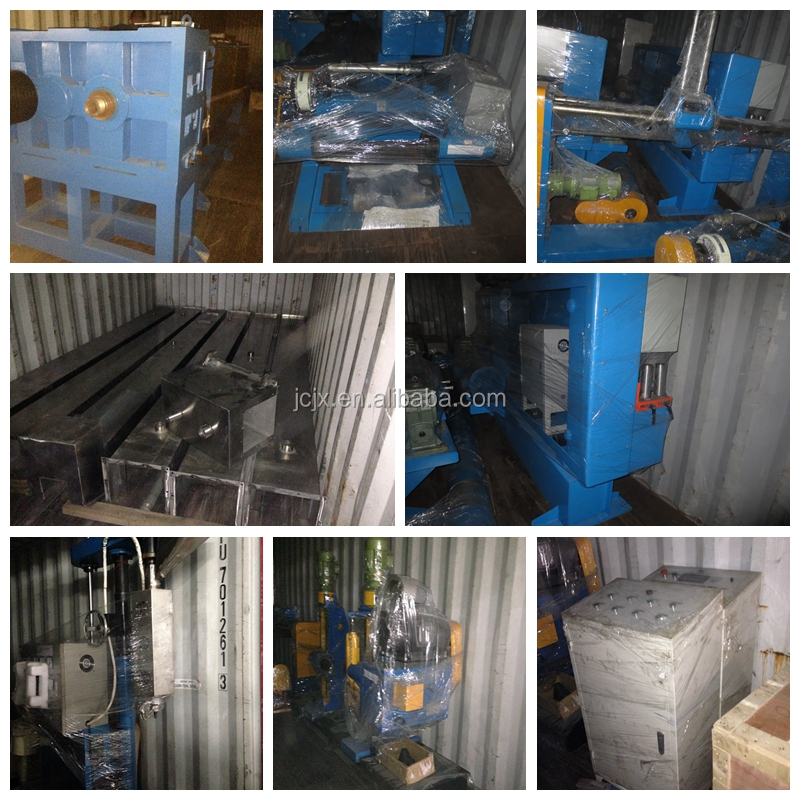

包装
| 包装: | 木製ケースのためのプラスチックとpvcプラスチックシースケーブル押出機 |

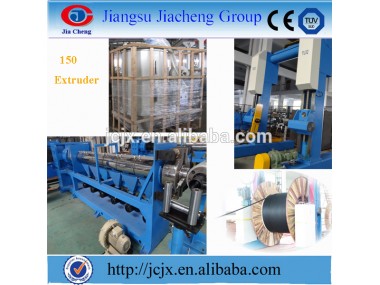

JCJX-150 pvc pe プラスチック シース大きな ケーブル押出機
テクニカル parametes
タイプ | JCJX-90 押出 | JCJX-100 押出 | JCJX-120 押出 | JCJX-150 押出 | JCJX-200 押出 | |
押出容量( キロ/h | 280 | 330 | 420 | 780 | 1000 | |
電源( kw) | 90 | 110 | 132 | 160 | 250 | |
を完済径。 (ミリメートル) | 3-35 | 4-50 | 8-70 | 8-100 | 30-140 | |
終わっ径。 (ミリメートル) | 4-45 | 5-60 | 8-80 | 15-120 | 35-145 | |
巻き取り ボビン サイズ | 800-1600 | 1000-2000 | 1250-2500 | 1600-3150 | 1600-3150 | |
長距離- off ユニット | フロント毛虫 | 500 | 800 | 1250 | 2000 | 2500 |
バック毛虫 | 1250 | 1600 | 2000 | 2500 | 3150 | |
ライン速度( メートル/分) | 10-150 | 10-120 | 10-90 | 10-60 | 2-60 | |
完全な ライン 外形寸法( m) (l × w × h) | 30 × 3.6 × 2.1 | 35 × 4 × 2.1 | 40 × 5 × 2.1 | 45 × 6 × 2.1 | 55 × 6.5 × 2.1 | |
重量( t) | 9-12 | 10-13 | 12-15 | 14-18 | 16-22 | |
1 。使用法:
それ の使用の銅線insulationg コーティング 、 その後は ワイヤー取得冷却throungh水に完成品。 を生成物は 、電源ケーブル 、 auotmative ワイヤ 、 電子ワイヤー 、 lan ケーブル など 。
2 。から なる コンポーネント:

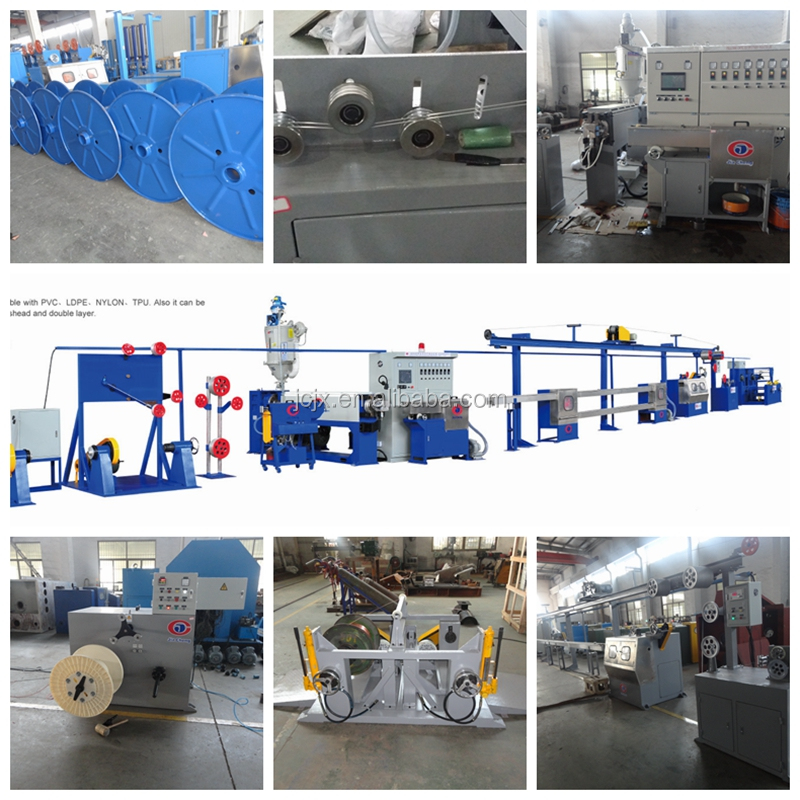

1)支払う-オフ機、矯正テーブル 、ホッパー乾燥、自動フィーダー 、メイン押出機、電気キャビネット 、 を まず部品水トラフ 、 レーザー キャリパーゲージ (オプション) 、 プリンタ (オプション) 、固定水トラフ 、 長距離の オフ機、 アキュムレータ 、 メーター カウンター 、 スパーク テスター (オプション) 、 800 〜 1000 ミリメートル デュアル ボビン巻取。
3. main部品ブランド
モーター: fomous ブランド 、 wannan 、 シーメンス
inveter: inovance から深セン 、 安川日本
電気機器: シュナイダー
ベアリング: nsk から日本
革の ベルト:歯同期伝送革ベルト使用jiebao (ドイツ) 、
他の人使用sanwei (台湾)
磁性粉クラッチ: mistubishi
4 、技術的パラメータ:
名前: pvc ワイヤー/ケーブル押出生産ライン
電源: 380 ボルト 、 50 ｈｚ 3 フレーズ または顧客の要件
メイン モータ電源: 160kw + 160kw インバータ
入口ワイヤー直径: 8-100 ミリメートル
仕上げ ワイヤー直径: 15-200 ミリメートル
ライン速度: 10 〜 60 メートル/分
回転速度: 70r/min
押出容量: 780 キログラム/時間
ボビン径。 "1600-3150 ミリメートル
5 、 メイン パーツ機能
。 インバータ:速度から変更する こと が でき ゼロ に max
。 を支払う-オフ テンション:制御によって自動的に電気
。 巻き取り機用途ポリッシュ ロッド 、 横方向と距離によって調整する こと が できる平野シャフト 。
。 マシン センター高さ: 1 メートル
。 直径の ネジ: 150 、 l/d の ネジ: 25/1 。 素材: 38 crmoaia 、
を表面の ネジ は浸炭と焼入れ 、 電気メッキ ハード cr 。
。 内径の ねじ チューブ: 150 ミリメートル 。 素材: 38 crmoaia 、
を表面は浸炭と急冷。
。 を材料の絶縁は 、 pvc と ldpe 。
。 生産方向:支払う-オフ に左。 巻き取り に右。
。 色の生産ライン は 、 ライト ブルー 、 安全な カバー は黄色。
。 光センサー カウンター 、 セット自由に長さ 。
自動的に停止: とき は カウンター に達し て いる ご希望の長さ 、 を マシン は自動的に停止場合ワイヤー休憩異常と自己作動ブレーキ 。
6. after アフターサービス
6-1 。 事前販売トレーニング:
順番に保証を顧客は できる完全に機械を操作、 場合は顧客の ニーズ 、 私たち は助ける こと が できる顧客トレーニング 、 includes:
(1)正しい動作モード
(2)正しい メンテナンス方法
(3)削除シンプル問題
6-2 。 を保証
出荷以来、日付、 12 ヶ月用機械部品、 と 6 ヶ月用電気部分。
