| 電圧: | 220ボルトの380ボルトオプション | 原産地: | 中国(本土) | 銘柄: | ttmc cncシリンダーボーリングマシン | モデル番号: | TPK611C | 重量: | 12300キログラム | 力(W): | 11000/15000ワット | CNCまたはない: | CNC | 条件: | 新しい | 認証: | ce iso | 次元(L*W*H): | 5375 × 2995 × 3035ミリメートル | 提供される売り上げ後のサービス: | 利用できる海外第三者サポート | アイテムno。: | 221003 ttmc cncシリンダーボーリングマシン | スピンドル径: | 110ミリメートル | マックス。ボーリング直径: | 240ミリメートル | マックス。掘削径: | 50ミリメートル | マックス。許容トルク上スピンドル: | 1100n. m | テーブルサイズ: | 1320 × 1010ミリメートル | max. loadのテーブル: | 2500キログラム | 距離からスピンドルにテーブル: | 5〜905ミリメートル | 主軸テーパ: | bt50 | 送り範囲: | 0.2〜330ミリメートル/分 |
包装
| 包装: | パレット用ttmc cncシリンダーボーリングマシン |

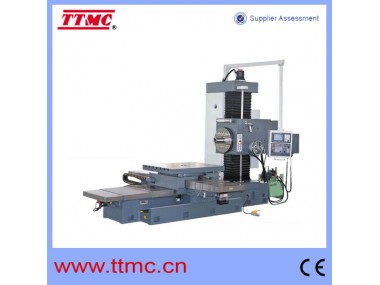

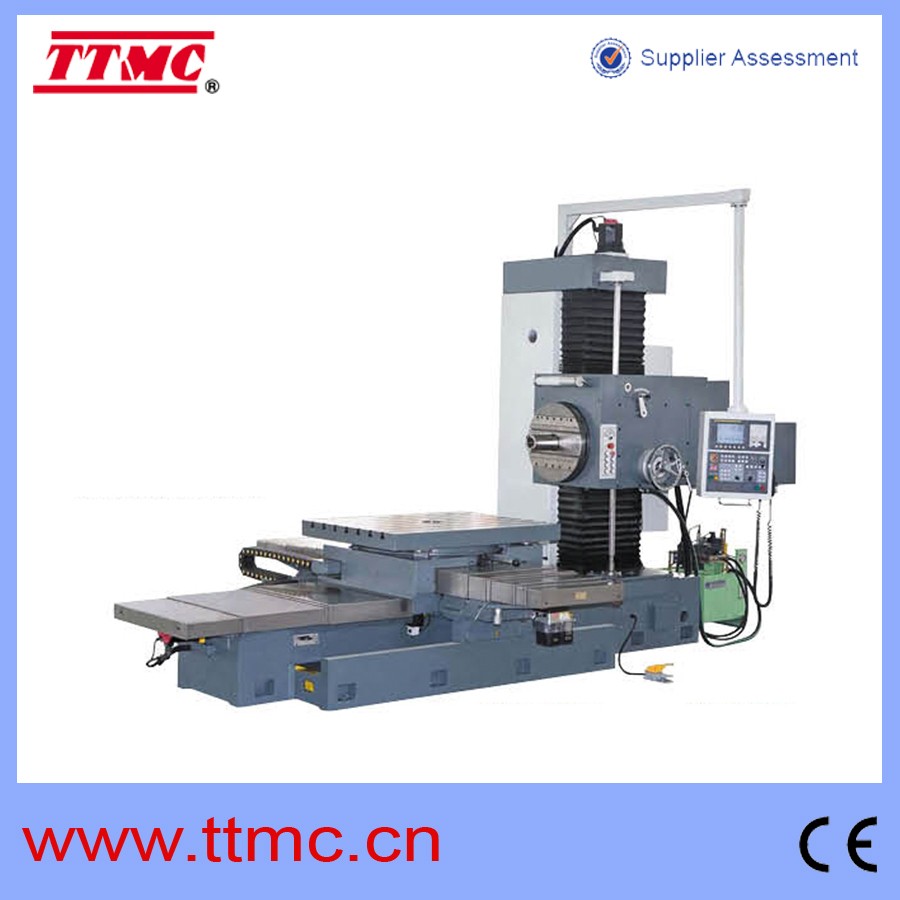

TPK611C ttmc cncシリンダーボーリングマシン特徴:
1。このマシンが装備されて単列、サイドハングボックス、四点位置決め作業台、手動回転(オプションhirth cncタレット360 × 1 °割出し)。
2. x、y、z軸制御によるcncシステム、を実現できた同時モーション。
3.ボーリングaxis柔軟なと軸の直面してヘッドはによって制御サーボモータ、実現できる自動処理
4. x、y、z軸で長方形スライディングガイド。テフロンプラスチックペーストプロセス、衝撃吸収、と高精度
5. theスピンドルボックス付きカウンターウェイトバランス、スピンドルと軸の直面してヘッドは制御によるacサーボモータ。
仕様:
アイテムno。 | 221003 |
モデル | TPK611C |
スピンドル径 | 110ミリメートル |
縦旅行のテーブル( z軸) | 1350ミリメートル |
横旅行のテーブル( x軸) | 1250ミリメートル |
ヘッドストック垂直旅行( y軸) | 900ミリメートル |
スピンドル軸方向旅行(ワット軸) | 550ミリメートル |
マックス。ボーリング直径 | 240ミリメートル |
マックス。掘削径 | 50ミリメートル |
マックス。許容トルク上スピンドル | 1100n. m |
テーブルサイズ | 1320 × 1010ミリメートル |
max. loadのテーブル | 2500キログラム |
距離から主軸端にテーブル表面 | 5〜905ミリメートル |
主軸テーパ | bt50 |
マックス。加工径の直面して頭 | 630ミリメートル |
送り範囲 | 0.2〜330ミリメートル/分 |
迅速な送り速度 | 5000ミリメートル/分 |
スピンドル速度範囲 | 12-1100 rpm |
を向くヘッド速度範囲 | 4-130 rpm |
送り速度範囲 | 0.5〜1000ミリメートル/分 |
スピンドルモータ電源 | 11/15kw |
位置決め精度 | 0.02/500ミリメートル |
再配置精度 | 0.014/500ミリメートル |
全体寸法 | 5375 × 2995 × 3035ミリメートル |
マシンの重量 | 12300キログラム |
標準付属品:
ファナック0iメイト- md cncシステム
マニュアルロータリーテーブル
オプションのアクセサリ:
ファナック0i md cncシステム
hirth結果ncロータリーテーブル
