| 原産地: | 中国(本土) | 銘柄: | mach3モーションカード | 適用: | mach3モーションカード | 条件: | 新しい | モデル番号: | mach3モーションカード | 重量: | 3.5kg | 認証: | ce | 次元(L*W*H): | 18*15*12cm | サポート:: | mach3バージョン、 usbポート | 動作周波数:: | 120m | 出力:: | outpouts8電子スイッチ | 最大ステップ- パルス周波数:: | 20mhzの | Nput:: | 16一般的な- 目的 | をサポートしてい: | 6軸 |
包装
| 包装: | オリジナルのパッケージ |
usbインタフェースcncモーションコントローラmach3モーションカード用cncマシン
製品の説明
適切なシステム: mach3
モデル: XHC-MK4:でusbインタフェース、4軸モーションコントロールカード
XHC-MK6:でusbインタフェース、6軸モーションコントロールカード
特徴:
²完全サポートすべてのmach3バージョン
²フルサポートusbホットスワップ可能な、をカードは監視usb接続ステータスいつでも。
²をサポート6軸
²最大ステップパルス周波数は200 Khz
²ステータスインジケータledことが有用にショーをusb接続、と作業stautsによって点滅。
² 16汎用入力
²有し速度機能、をスピンドル実際の速度mach3インタフェースでリアルタイム表示
²有しオンボード絶縁型電源、no外部電源
²すべてのioポート分離、干渉、安定した性能

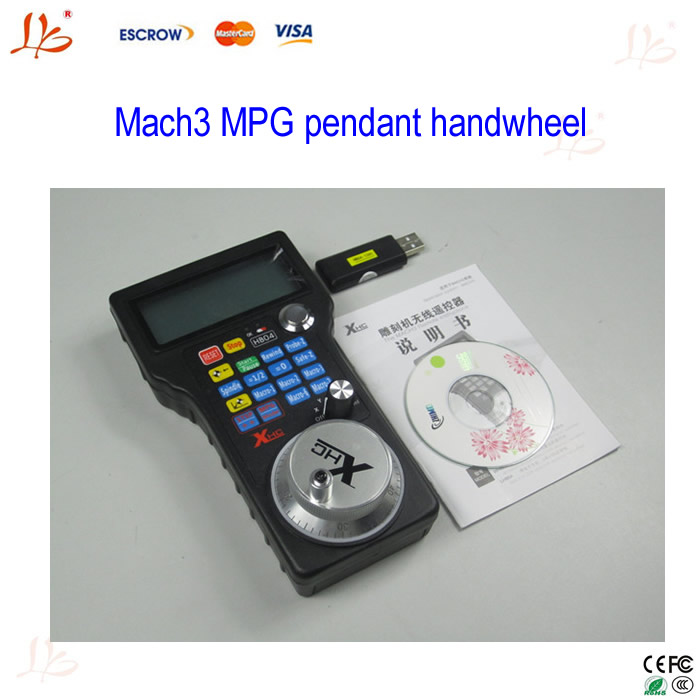

²サポートwhb04無線mpg
日付/ ver | 情報 |
2011-12-10 Ver1.00 | を最初のバージョンにリリース ioポート制御 pwm制御、スピンドル速度調整 |
2012-4-3Ver1.08 | 連続処理に解決を不安定性発生
|
2012-8-2 Ver1.12 | ワイヤレスmpg機能 |
2012-10-22 Ver1.16 | 6軸機能 |
2013-4-18 Ver2.10
| プラズマ切断システムアプリケーション干渉問題 |
2013-07-27 Ver2.21 | スピンドルpwm速度制御出力;サポートスピンドルパルス+方向出力;をサポートは0に10ボルトアナログ電圧出力。 |
3電気特性
| パラメータ説明 | |
軸出力制御 | ドライブ電流 | 孤立オープンコレクタ出力; 5ボルト、20ma |
ドライブ | パルス+方向出力 | |
出力周波数 | 200 Khz | |
軸 | mk4: 4軸; mk6: 6軸 | |
分離電圧 | 3.5KV | |
スピンドルインバータ出力 | アナログ電圧出力 | 0--10V |
pwm出力 | 5ボルト、2 Khz、デューティ; 0-100% | |
パルス+方向出力 | 5ボルト、15 ｈｚに400 ｈｚ | |
スピンドル速度入力 | 入力 | 絶縁入力、5ボルトパルス信号 |
分離電圧 | 3.5KV | |
|
| |
8 io出力 | ドライブ電流 | 分離: 50ma、25ボルト |
分離電圧 | 3.5KV | |
|
| |
16 io入力 | 入力電流 | 絶縁入力、5ミリアンペア、最大電圧25ボルト |
分離電圧 | 3.5KV | |
usbインターフェース | 準拠でusb2.0標準 | |
