| 原産地: | 中国(本土) | 銘柄: | qcr | モデル番号: | qcrcn-sqp | 温度係数: | 100ppm | パッケージのタイプ: | 穿孔 | 実用温度: | -25℃ 〜 150℃ | 抵抗: | 2 Ω-100Ω | タイプ: | 固定抵抗器 | 評価される力: | 1 ワット 〜 40 ワット | 抵抗の許容: | ± 5% | 技術: | 陶磁器の構成 | 製品名: | パッシブコンポーネント sqp セラミック セメント抵抗用オーディオ | を承認: | iso9000; iso14000; rohs | 抵抗許容誤差: | ± 1% ± 2% ± 5% ± 10% | 温度係数: | 150PPM/℃ | 抵抗: | 0.02 Ω 〜 100Ω | 素材: | セラミック シェル | 色: | ホワイト | モデル: | sqp | 素材: | セラミック シェル | 定格電流: | 3a |
包装
| 包装: | Pe袋ボックス小物入れ、 で[ 標準的な輸出カートン |

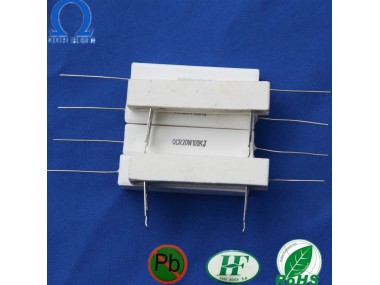

パッシブコンポーネント sqp セラミック セメント抵抗用オーディオ
どの よう に roder
uuusquuu uuu2 ワットuuu uuupuuu を uuu472uuu uuuj
を bc d e f
a:共通コード用抵抗ネットワーク
b:定格電力の要素
c: タイプ
d: ネットワーク構成
e:抵抗値( 472: 4.7 k)
f:公差( j: ± 5%)
セメント抵抗
タイプ | サイズ(ミリメートル) | 抵抗コア タイプ(Ω) | 最大動作圧力 | |||||
sqp | を±1 | b±1 | c±1 | d±3 | d±0.05 | ワインディング cor | 彫刻溝コア |
|
1 ワット | 6.5 | 6.5 | 14 | 25 | 0.5 | 0.01 〜 47 | 47 〜 100 k | 350 ボルト |
2ワット | 7 | 7 | 18 | 25 | 0 。6 | 0.01 〜 47 | 47 〜 100 k | 350 ボルト |
3 ワット | 8 | 8 | 22 | 25 | 0 。6 | 0.01 〜 47 | 47 〜 100 k | 350 ボルト |
5 ワット | 10 | 9 | 22 | 29 | 0 。6 | 0.01 〜 47 | 47 〜 100 k | 350 ボルト |
7 ワット | 10 | 9 | 36 | 35 | 0 。7 | 0.01 〜 100 | 100 〜 100 k | 500 ボルト |
10 ワット | 10 | 9 | 48 | 35 | 0 。7 | 0.1 〜 150 | 150 〜 100 k | 750 ボルト |
15 ワット | 12.5 | 11.5 | 48 | 35 | 0 。75 | 0.1 〜 180 | 180 〜 100 k | 1000 ボルト |
20 ワット | 14.5 | 13.5 | 60 | 35 | 0 。75 | 0.1 〜 500 | 500 〜 20 k | 1000 ボルト |
25 ワット | 14.5 | 13.5 | 60 | 35 | 0 。75 | 0.1 〜 500 | 500 〜 20 k | 1000 ボルト |
50 ワット | 20 | 19 | 89 | 35 | 0.8 | 0.1 〜 500 | 500 〜 20 k | 1000 ボルト |
60 ワット | 21 | 19 | 90 | 35 | 0.8 | 0.1 〜 100 | 500 〜 20 k | 1000 ボルト |
電気的性能
0B0B0Bテスト項目 | 状態 | スペック 。 |
抵抗温度。 coeff | -55& #8451;〜 155& #8451; | ±300ppm/& #8451; |
短い時間以上負荷 | 10回の定格電圧の ため 5秒 | ±2% |
raled負荷 | 定格ワット数の ため 30分 | ±1% |
電圧withstangding | 1,000 ボルト ac 1分 | 変更さ れ ませ ん |
絶縁抵抗 | 500 ボルト メガー | 1,000 メートルΩ |
温度。 サイクル | -30& #8451;〜 85& #8451;用5 サイクル | ±1% |
負荷寿命 | 70& #8451;オン · オフ サイクル午前 | ±5% |
水分- peoof負荷寿命 | 40& #8451;95% rh on-off サイクル午前 | ±5% |
incombustibility | 16回の定格ワット数の ため 5分 | ない燃え上がっ |
