深センへようこそs- マートエレクトロニクスの共同。 株式会社

あなたの満足は我々の最大の目標

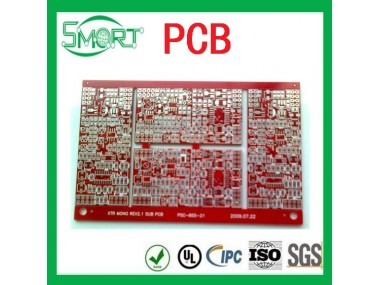

私たちが提供する: pcb、 pcba、 焦げ跡- サイドpcb、 ダブル- サイドpcb、 多層pcb、 アルミ基板、 スプレー錫pcb、 浸漬した金基板、 携帯電話のhdipcb、 金- めっき基板、( プリント付き回路基板アセンブリ) pcba、 smtpcba、 ディップpcba、 pcb・pcbaコピー、 pcbアセンブリ、 osp、 haslなど

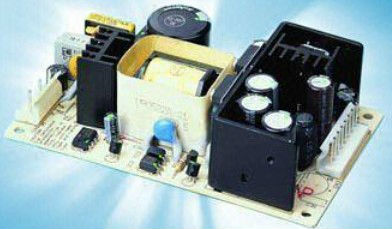

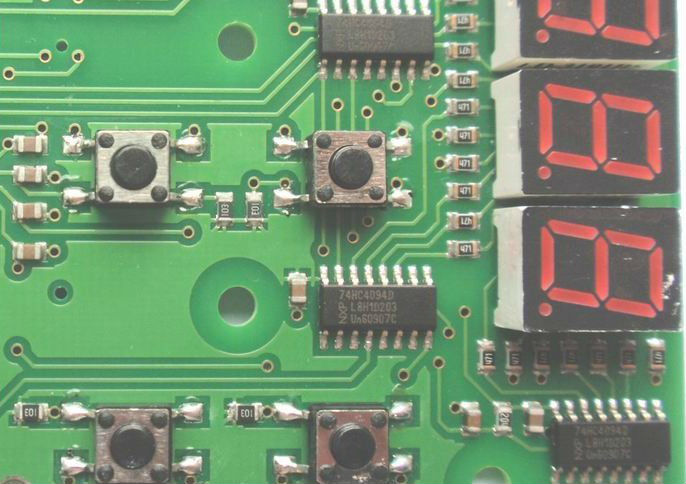

Pcba( プリント付き回路基板アセンブリ)
A) pcbプロデューサーであること、 我々は常に、 きわめて親しい関係デザインが施された
ろ結果として、 我々は、 非常に良い位置だけではなく供給にpcb、 が、 また組立を
製品全体あなたのために
C)ソーシングの代わりに別々のプロデューサー、 pcbおよびアセンブリ、 それは、 を選択した方が良い
物事の両方を行うことができますメーカーです。
D) 我々は常にそうで私達の最もよい価格最高のquanlityと最高のサービスであなたのためのpcbおよびpcba。
井戸および高品質管理

私たちは、 1- からサービスを停止にpcbpcba、 クイック- ターンプロトタイプ量産まで
Pcb用、 我々が作ることができる非常に競争価格で1-12layers、 小さい順序の許容
良い品質ウィッシュ、 オンタイムデリバリーと完璧な奉公であることが理由として私たちを選択したてpcb・pcbaサプライヤー中国で。

Pcb・pcba情報:

*base材料:Fr4,tg、 cem-1,アルミ
*copper厚さ:オンス0.5から2.0
*thickness:0.2-3.0mm
*solderマスク:緑、 赤、 青、 黄色、 黒、 白など
*min。 線幅:0.2mm
*min。 行のスペース:0.2mm
*min。 穴径:0.25mm
*maxボードサイズ:600×1200ミリメートル
*surface治療:、スプレーブリキ、 hasl、 鉛フリー、 浸金、 金- プレート、 osp、 enig等
*lead時間:7日
*capability:30、 000平方メートルの/平方メートル/month

認証:
ulの承認
rohs指令
:2000
ce認証
Sgsの鉛- フリー認定

*wellおよび高品質制御
*prompt配達
*small順序の許容
*perfectクラフトの手順
*customer's設計は歓迎されている

興味のある方は製品のいずれにおいてもお気軽にお問い合わせください。
我々は楽しみにしていあなたからのお便りを。

宜しく!
