| 原産地: | 中国(本土) | 銘柄: | スマートbes | Min.線幅: | 0.2ミリメートル | 基材: | fr4、tg、cem-1、アルミ | 表面の仕上げ: | スプレー錫、hasl、鉛フリー、液浸ゴールド、ゴールドプレート、osp、enigなど | Min.行送り: | 0.2ミリメートル | 板厚さ: | 0.2〜3.0ミリメートル | Min.穴のサイズ: | 0.25ミリメートル | 銅の厚さ: | 0.5-2.0オンス |
包装
| 包装: | 真空パッケージ |
♥を歓迎するスマートbes ♥
私たちは、ワンストップサービスからpcbにpcba、クイックターンプロトタイプに量産
pcbのため、私たちは作る1-12layersで非常に競争力のある価格、小さい順序許容できる
願い良い品質、時間通りに配信と完璧なサービスであるべき理由あなた選ぶ米国としてpcb & pcbaサプライヤーで中国!
1。詳細な仕様のpcb製造
| 基材: | fr4、tg、cem-1、ロジャース、アルミ |
| 層: | 1-30層 |
| 厚さ: | 0.4〜3.0ミリメートル |
| 銅厚さ: | 0.5-3オンス |
| はんだマスク: | 緑、赤、青、黄色、黒、白など |
| ミン。ライン幅 | 0.2ミリメートル |
| ミン。ラインスペース: | 0.2ミリメートル |
| ミン。穴径: | 0.25ミリメートル |
| マックスボードサイズ: | 600 × 1200ミリメートル |
| 表面処理: | hals/hals鉛フリー/化学錫/化学金/浸漬ゴールド/inmersionシルバーゴールド/osp/ゴールドメッキ、など |
| 証明書 | ul、iso9001、iso14001、rohs、cqc |
2. detailed用語用pcbアセンブリ
技術的要件:
1)プロの表面の取り付けと貫通穴はんだ付け技術
2)さまざまなサイズ好き1206,0805、0603コンポーネントsmt技術
3) ict (で回路テスト)、fct (機能回路テスト)技術。
4) pcbアセンブリでul、ce、fcc、rohsの承認
5)窒素ガスリフローはんだ付け技術用smt。
6)高標準smt &はんだ組立ライン
7)高密度相互接続ボード配置技術容量。
引用要件:
1)デザインファイル(ガーバーファイル、ドリルとreadmeファイルにジップまたはrarパッケージ化され; bomリスト)
2)クリア量のpcbaまたはpcbaサンプル用米国
3)試験方法pcba

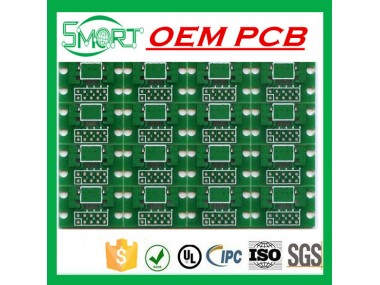

製品表示:
