| 原産地: | 中国(本土) | 銘柄: | mk | モデル番号: | Mk-pcb-r002 | 層の数: | 4層 | Min.線幅: | 4ミル | 基材: | Fr-4 | 表面の仕上げ: | hasl | Min.行送り: | 4ミル | 板厚さ: | 1.6mm | Min.穴のサイズ: | 4ミル | 銅の厚さ: | 1オンス | 伝説: | 白 | はんだマスク: | 緑、 赤、 黒、 黄色、 青、 オレンジ、 紫 | レーザードリル穴サイズ: | 0.1mm | 銅重量公差: | ±0.25oz | 板厚公差: | ±10% | 100％機能検査: | はい | 鉛フリー技術: | はい | rohs対応: | はい | ul認定品: | はい | 証明書: | rohs指令、 iso9001、 iso14001、 ul、 ce |
包装
| 包装: | 内部のパッキング: 真空パッケージ外のパッキング: 標準的なカートンのパッキング |
仕様

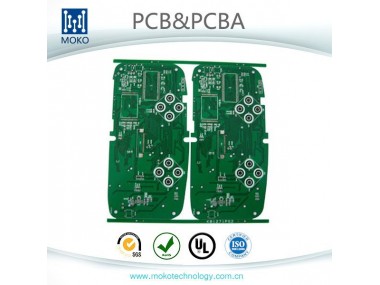

1.4- 層電子回路pcbaoem。
2.hasl表面仕上げ技術、 鉛フリー。
3.有名なブランド、 競争力のある価格、 品質保証された。
4.100%機能検査。
5.ul、 sgs、 rohs認証取得。
6.2年保証。
7.oem専門家を提供し、 odm、 emsサービス。
ここでは、 最良のあなたのための選択肢、4-層pcbボード・板厚が付属してい1.6mmhasl表面仕上げ技術。
一枚の注文受け入れられ.お問い合わせ今では多くの情報のための!
モコへようこそ
では、 2001年に設立されました、 深センに位置し、 emsのプロとして/oemメーカー、 モコテクノロジー株式会社は提供することができる一つ- stoppcbアセンブリサービス。 また、 を提供することができ:
-受託製造
-エンジニアリングサービス
・- pcb設計アセンブリ
-部品調達・資材の管理
-製品設計
-ファーストトラックプロトタイピング
-ケーブルと線アセンブリ
-プラスチックと金型
-機能試験サービス
モコを適応している、 開発された私たちの能力やスキルセットすべての顧客要件を満たすために、 の製造からの選択的なプロジェクト管理を介してアイテムを完了するために。 豊富な経験を持つ以内にpcb製造、 ソーシングコンポーネントおよびpcbアセンブリサービス。 のプロとしてpcb・pcba製造業者、 最高に達するに品質と最も厳格な基準が私たちの使命。
私たちを活用強度と豊富な経験とは私たちがあなたの競争力を維持するのを助ける。 我々はよく配置されているお客様をサポートする製品のライフサイクル全体を通した、 ボリュームへの概念から生産。
1.pcb製造の詳細な仕様
| 1 | 層 | 1〜30層 |
| 2 | 材料 | Fr-4,cem-1,cem-3,hightのtg、 fr4ハロゲンフリー、 fr-1,fr-2,アルミ |
| 3 | 板厚 | 0.2mm-7mm |
| 4 | 最大。 サイドボード終了 | 500mm*500mm |
| 5 | 分。 ドリル穴径 | 0.25mm |
| 6 | 分。 線幅 | 0.075ミリメートル( 3mil) |
| 7 | 分。 spaceingライン | 0.075ミリメートル( 3mil) |
| 8 | 表面仕上げ/治療 | Hals/hals鉛フリー、 化学錫、 化学、 金、 銀浸金inmersion/ゴールド、 osp、 金めっき |
| 9 | の銅の厚さ | 0.5-4.0oz |
| 10 | はんだマスクの色 | 緑/黒/white/red/blue/yellow |
| 11 | 内部のパッキング | 真空包装、 ビニール袋 |
| 12 | 外のパッキング | 標準的なカートンのパッキング |
| 13 | 穴の公差 | Pth:& plusmn; 0.076、 ntph:& plusmn; 0.05 |
| 14 | 証明書 | ul、 iso9001、 iso14001、 rohs指令、 cqc |
| 15 | プロファイリングパンチング | ルーティング、 vカット、 をベベル |
| 16 | アセンブリサービス | にoemサービスを提供のすべてのソートプリント回路基板アセンブリ |
2.pcbアセンブリのための詳細な条件
| 技術的要件 | プロフェッショナル表面- 取付、 それを通して- 穴はんだ付け技術 |
| のような様々なサイズ1206、 0805、 0603部品smt技術 | |
| Ict( テストプ)、 fct( 官能回路テスト) 技術 | |
| ul付きpcbアセンブリ、 ce、 fcc、 rohsの承認 | |
| 窒素ガスＳＭＴ用リフローはんだ付け技術 | |
| 高標準的なsmt・はんだ組立ライン | |
| 相互接続された高密度基板配置技術能力を | |
| 見積もり・生産要件 | ガーバーファイルまたはpcbファイルの裸のpcb基板製作 |
| Bom( 部品表) アセンブリのための、 pnp( ピックアンドプレースファイル) とコンポーネントアセンブリ内また、 必要とされる位置 | |
| 引用する時間を減らすために、 提供してくれるし、 フル各コンポーネントのための部品番号、 また、 ボードごとの数量の数量は注文。 | |
| テストガイド・機能試験方法品質を確保するために手の届くところほぼ0%スクラップ発生率 | |
| /oemodm/emsのサービス | Pcba、 pcbアセンブリ: smtbgapth・・ |
| およびエンクロージャ設計pcba | |
| ソーシングコンポーネントや購買 | |
| 迅速なプロトタイピング | |
| プラスチック射出成形 | |
| シートスタンピング金属 | |
| 最終組み立て | |
| テスト: 葵、 で- 回路テスト( ict)、 機能テスト( fct) | |
| 向けのカスタムクリアランスをインポートする材料と製品輸出 | |
| pcb組立装置を他の | Smtマシン: ジーメンスsiplaced1/d2/ジーメンスsiplaces20/f4 |
| リフロー炉: folungwinfl-rx860 | |
| ウェーブはんだ付けマシン: folungwinads300 | |

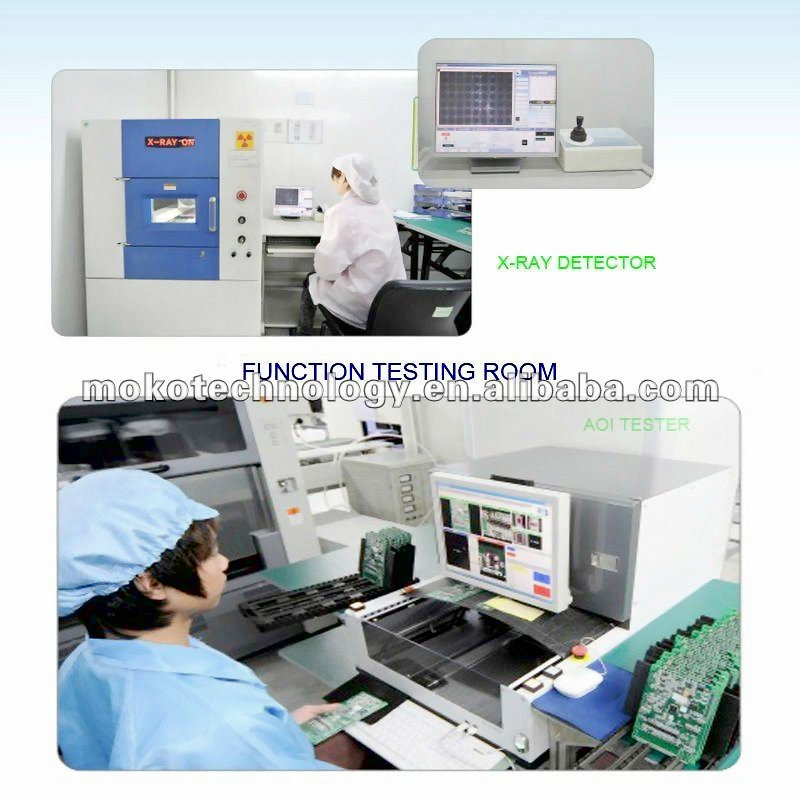

| 自動光学検査( 葵): aleaderald-h-350b、 x線試験サービス | |
| 完全自動smtステンシルプリンタ: folungwinwin-5 |
3.生産の詳細:
1)材料管理
サプライヤー・rarr; コンポーネント購入・rarr; iqc・rarr; 保護制御・rarr; 材料の供給・rarr; ファームウェア
2)プログラム管理
Pcbファイル・rarr; dcc・rarr; プログラムを整理する・rarr; 最適化・rarr; をチェックする
3)smt管理
Pcbローダー・rarr; スクリーン印刷機・rarr; チェック& rarr; smd配置・rarr; チェック& rarr; エアーリフロー・rarr; 画像処理検査・rarr; 葵・rarr; を維持する
4)pcba管理
Tht・rarr; ウェーブはんだ付け( 手動溶接) ・rarr; 画像処理検査・rarr; ict・rarr; フラッシュ・rarr; fct・rarr; チェック& rarr; パッケージ・rarr; 出荷
4.モコビューの工場
1)rohssmt加工:
Q: ファイルは何をお使いでベアボードの製造?
、: ガーバーrs-274x、 274d、 鷲とdxfautocad's、 dwg
Q: 私たちはpcbファイルチェックする?
、: はい。 あなたのデータがチェックされることによって当社のエンジニアチーム。 技術的な問題を見つけた場合、 我々は任意の問い合わせたり、 持っている我々はあなたに連絡して一緒に問題を解決し。
Q: ファイルは何が必要でしょうかpcbaのプロジェクトで?
、: ファイルを除外しpcb、、 pnp( ピックアンドプレース) ファイルファイルまた、 必要とされる位置やコンポーネント。
Q: どうすればを知っている私くらいの処理順序pcbやpcba?
、: 各顧客は販売を持っているあなたと連絡するために。 モコ労働時間: am9:00- pm6:00( 北京時間) の月曜から金曜まで。 私達はあなたの電子メールを答える2時間で我々の作業における時間。 そしてあなたも私たちと連絡することができsales's緊急した場合の携帯電話。
Q: 私たちの製品は出荷前にテストする?
、: はい、 私たちができる機能を提供する回路のテストを提供してくれるなら試験方法。
