| 原産地: | 中国(本土) | 銘柄: | oem | モデル番号: | fsrf120 | Min.線幅: | 0.075ミリメートル( 3mil) | 基材: | ポリイミド、 fr4 | 表面の仕上げ: | 表面仕上げhasl、 ニッケル、 浸金、 浸漬スズ、 浸s | Min.行送り: | 0.075ミリメートル( 3mil) | 板厚さ: | または0.2-4.0mm1.6mm、 フレックス0.01-0.25mm | Min.穴のサイズ: | 0.01、 0.25mm、 または10ミル | 銅の厚さ: | 0.5oz-2oz |
包装
| 包装: | インナー: 真空パックまたは抗- 静的パッケージ、 アウター: 輸出カートンまたは顧客の要求に応じて。 |
fs技術とは、 プロのpcbpcba製造業者中国で。 我々が製造しているpcbと
オファーのアセンブリサービス、 コンポーネントのために供給して世界中のクライアント10年以上。
一つ- ストップサービス:
1.pcbコピー
2.pcb図面/designに応じてあなたの概略図
3.pcb製造
4.コンポーネントソーシング
5.pcbアセンブリ
6.pcba100％テスト

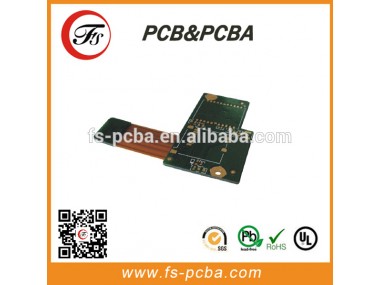

プロが作るリジッドフレックス電子pcb
のクセ リジッド- フレックスpcb:
1.fr4・ポリイミド材料の組み合わせ
2.pcbはソリッド剛性の領域を持つ地域とフレックス層数の減少
3.設計の自由度を向上させ
アプリケーション:
で広く利用されて自動車用、 フロント& バックカメラシステム、 雨センサー、 センサー 電気通信、 電気、
エレクトロニクス、 海洋、 航空宇宙、 軍事、 医療、 ゲーミングとhvac、 配電ボックス、 電気メートル、
通信メーター、 試験装置と前後のでパワーメータ。
私たちの 利点:
私たちが提供する、 中小- ボリュームリジッド- フレックスpcb生産、 を作ることができ最大10層〜リジッド- フレックス回路基板。リジッド- フレックスpcb線幅/間隔を達成することができる最小3ミル、 我々はまた、 提供するリジッド- フレックス回路基板とhdi、インピーダンス制御.
製品の説明:
| 機能 | 標準的な生産 | 先進的な生産 |
| 層数の/技術 | 210層層- | 212層層- |
| pcb厚さの範囲 | 75・マイクロ; m- 1600・マイクロ; m | 50・マイクロ; m- 2000・マイクロ; m |
| 材料 | ポリイミド/fr4 | ポリイミド/fr4 |
| 最薄コア | 50・マイクロ; 接着剤を使用せずm | 25・マイクロ; 接着剤を使用せずm |
| の銅の厚さ | 9・マイクロ; m/12・マイクロ; m/18・マイクロ; m/35・マイクロ; m | 9・マイクロ; m/12・マイクロ; m/18・マイクロ; m/35・マイクロ; m |
| 銅めっき穴 | 20・マイクロ; m( 25・マイクロ; m) | 13・マイクロ; m/20・マイクロ; m/25・マイクロ; m |
| 分。 line/間隔 | 125・マイクロ; m/125・マイクロ; m | 65・マイクロ; m/65・マイクロ; メートル( ldi) |
| 登録ソルダーマスク | +/- 100・マイクロ; メートル( 光画像化) | +/- 50・マイクロ; メートル( 光画像化) |
| 分。 ダムソルダーマスク | 100・マイクロ; m | 65・マイクロ; m |
| 色ソルダーマスク | アンバー( 緑) | アンバー( 緑) |
| カバー層ポリイミド | レーザー切断/パンチング/掘削され | レーザー切断/パンチング/掘削され |
| パネル生産 | 609、 6mm×457、 2mm | 609、 6mm×457、 2mm |
| 250ミリメートル×( 250- 410mm) | 250ミリメートル×( 250- 410mm) | |
| 分。 環状のリング | 150・マイクロ; m | 150・マイクロ; m |
| 最小のドリル | 0,28mm | 0,2mm |
| smallesルーティングビット | 0,8mm | 0,8mm |
| 表面 | Osp/浸漬スズ | Osp/浸漬スズ |
| 浸ni/au | 浸ni/au | |
| Niメッキ/au | Niメッキ/au | |
| idプリント | 白 | 白 |
| 粘着テープ | はい | はい |
| smtサービス | はい | はい |
| stiffner材料 | Fr4,π | Fr4,π |
工場ショー製品と:
任意のpcbやpcba、 お問い合わせへの歓迎!
