| 原産地: | 中国(本土) | 銘柄: | r2t | モデル番号: | 防水シーリングledpcba | Min.線幅: | 0.1mm | 基材: | alunium | 表面の仕上げ: | 熱空気レベリング( hal)/entek( osp)/浸金めっき | Min.行送り: | 0.1mm | 板厚さ: | 0.8/1.0/1.2/1.5/2.0/3.0ミリメートル | Min.穴のサイズ: | 0.2mm | 銅の厚さ: | 1/2/3オンス | 色のはんだマスク: | 緑/white/黒/yellow/等 | 色のシルクスクリーン: | Vgreen/white/黒/yellow/等 | 基板: | Fr4/al/銅/フレキシブル/cem | 放熱率: | 0.5/1.0/1.5/2.0/3.0ワット/k。 m | certifcaite: | ul・rohs指令 |
包装
| 包装: | 真空およびカートンボックス |
深センul・rohs深セン94v0天井のアルミ防水ledリングpcbボード
製品の説明
mcpcbパラメータ
technicalのアイテム | 仕様 |
mcpcbモデル | アルミベースボード |
モデル材料 | 国内アルミ、 海外アルミ、 ccaf- 01、 ccaf- 04、 ccaf- 05 |
表面処理 | /haslenig/化学snOsp//浸銀など。 |
上昇 | Mcpcbシングル/double- 両面アルミ板 |
最大。 サイズ | ※450ミリメートル1100ミリメートル |
分。 サイズ | ※10mm10mm |
処理の厚さ | 〜3.2ミリメートル0.3 |
分。 パンチングの直径 | 1.0mm |
分。 スロット仕様 | Below1.0mm厚さ: ※0.8mm0.8 〜3.0mmbelow1.2厚さ: ※1.0mm1.0 |
赤い絹の正方形偏差スロット | +/-0.076ミリメートル |
最小絞り値 | 0。5ミリメートル |
最大アパーチャ | 制限されません |
vカット板厚の範囲 | 3.0mm0.6ミリメートル〜 |
vカット公差 | +/- 0.1mm |
最小構成要素タグフォント | 0.15mm |
銅箔の厚さ | 0.5/1.0/1.5/2.0/3.0oz |
公差成形 | +/-0.15mm |
最小の ウィンドウ パッド | 0.15mm |
処理能力 | 2000平方メートル |
モデル: 防水シーリングledpcba39- 個sanansmd2835
Ledチップ: 個561b39サムスン
入力電圧: 12vdc
パワー: 8w
カプセル化: 水証拠ip65用のシリコン接着剤
Sepcボード:外輪& oslash; 80mm、 内輪 ø 50mm -個39sananhasl、 1オンス
アプリケーション: ・パネルライトledシーリング

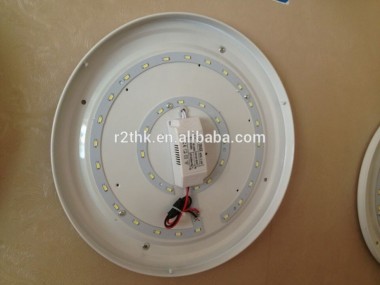

サンプル画像( 知識、 顧客に値する著作権)
我々は何ができる、 pcbpcba・顧客の特別な要件に応じて!
Led基板を取得する方法を弊社からの引用?
1)残るかどうかpcb設計? yesの場合、 plsは、 メールにてご連絡またはim方法。 pcbファイルが残っている場合、Plsは私達にあなたのこれらの形式を使用してファイルを:。/pcb。 p-cad/。 dxp/。 cad/。 ガーバー(私たち鷲ファイルを開くことができない)
2)plsは教えてやるような基材としてpcbの仕様、 の銅の厚さ、 板厚、 表面仕上げ、 はんだマスク、 シルクスクリーンと量。( 最も重要な、 plsは私達に告げるの熱伝導率はアルミベース)
3)後取り除かれたすべての仕様は、、 我々はあなたを提供する1平日以内に私達の最もよい価格。
私達に連絡する歓迎、 ありがとうございました。
