原産地:	中国(本土)	銘柄:	c-路地	モデル番号:	リジッド pcb
Min.線幅:	0.05 ミリメートル	基材:	fr-4 、テフロン、アルミベース、銅ベース、鋼ベース、高周波	表面の仕上げ:	hasl 、鉛フリー hasl 、浸漬ゴールド/シルバー/錫、 osp 、 enig
Min.行送り:	4mil	板厚さ:	0.15 ミリメートル-6.5 ミリメートル	Min.穴のサイズ:	0.1 ミリメートル
銅の厚さ:	9um-420um	最小パンチング絞り:	0.9 ミリメートル (36mil)	サービス:	pcba 、 pcb & pcba設計
smt効率:	qfp tqfp 、 bga 、 qfn 、 plcc 、 sot 、 soic	認証:	iso 9001: 2008/iso 14001: 2004/ul の承認/ ts16949	テストサービス:	オムロン葵/ x-ray/ict/はんだペーストテスト/機能テスト
無料:	海/ エア出荷/ エクスプレス宅配便	コンポーネント精度:	から 01005,0201 パッケージサイズと上向き	証明書:	iso9001: 2008; ts16949; iso14001 、 ul 、 mfi
はんだマスク色:	緑、赤、白、黒、黄色、青	アプリケーション:	産業、医療、メーター、家電、セキュリティ、 gps 、インテリジェント

包装:	各pcba ユニットになります抗静的袋、その後バブル袋、その後置く nto pcba 特別なカートン。

を歓迎する kingshengpcba/c-路地

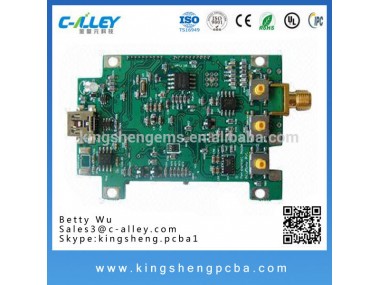

中国pcb pcba サービス、高品質pcba製造工場

製品の説明

pcba利点

1. smt機器: 8行。 (富士NXT-2 &富士XPF-L モジュール)

2. x-ray テスト用bga アセンブリ
3. smd精度: 01005,0201 、 0402,0603 、 0805,1206 、 1608,2125

c-路地pcb製造能力
配列	アイテム		技術仕様
			標準	高度な
1	番号の層		6-18Layers	32層
2	積層型		fr4 (Tg130-180) 、ハロゲンフリーラミネート、ロジャース、テフロン、アルミ基板、パイ
3	仕上げボード厚さ		0.3 ミリメートル〜 6 ミリメートル
4	銅厚さ		5 オンス	12 オンス
5	アスペクト率		8:1	12:1
6	インピーダンス	単線	± 10%	± 8%
		差動ライン	± 10%	± 8%
7	穴にライン (最小) を押す	4l	5mil	4mil
		18l	10mi	l8mil
		32l	12mil	ミル
8	ライン幅/ スペース	内層	3/3mil	2.5/2.5mil
		外層	3/3mil	3/3mil
9	穴サイズ	最小ドリルビット	8 ミル	6 ミル
		最小レーザー穴	4mil	4mil
10	穴位置公差		± 3mil	± 3mil
11	pth穴直径公差		± 3mil	± 2 ミル
12	npth穴直径公差		± 2 ミル	± 1mil
13	はんだマスク	ラインにはんだパッド	4mil	3mil
		登録公差	± 2 ミル	± 5 ミル
14	プロファイル公差	パンチング	± 5 ミル
		ルーティング	± 4mil	± 2 ミル
15	e-テスト	smt ピッチ (最小)	9mil	9mil
		bga ピッチ (最小)	18mil	18mil
16	剥離可能なマスク厚さ		5mil	5mil
17	カーボンインク厚さ		0.3mil	0.3mil
18	鉛と鉛フリー	hasl厚さ	smd: 40-2000u"
			gnd: 30-800u"
19	浸漬au	au厚さ	1-5u"	1-5u"
		ni厚さ	80-200u"	80-200u"
20	液浸錫厚さ		0.8-1.2um	0.8-1.2um
21	osp厚さ		0.2-0.5um	0.1-0.6um
22	浸漬銀厚さ		0.15-μ	0.15-μ
