原産地: | 中国(本土) | 銘柄: | eastwin | モデル番号: | Ew-pcbアセンブリ- x102917 | Min.線幅: | 0.075ミリメートル( 3mil) | 基材: | fr4 | 表面の仕上げ: | hasl | Min.行送り: | 0.075ミリメートル( 3mil) | 板厚さ: | 1.6mm | Min.穴のサイズ: | 0.25mm | 銅の厚さ: | 1オンス | 最大パネルサイズ:: | 800*508mm | 厚さボードが終了しました:: | 0.2-4.0mm | 仕上げのパネルの厚さの許容差:: | ±10% | 表面処理過程、 内側層:: | 茶色の酸化物 | 層数の:: | 1- 18 | Mpedance制御と寛容:: | 50Ω±10% | 剥離強度のライン:: | ≥107g/mm | ツイストラップと:: | ≤0.5% | 標準:: | Ipc-a-610d | サービスタイプ:: | 一つ- stopターンキーサービス |

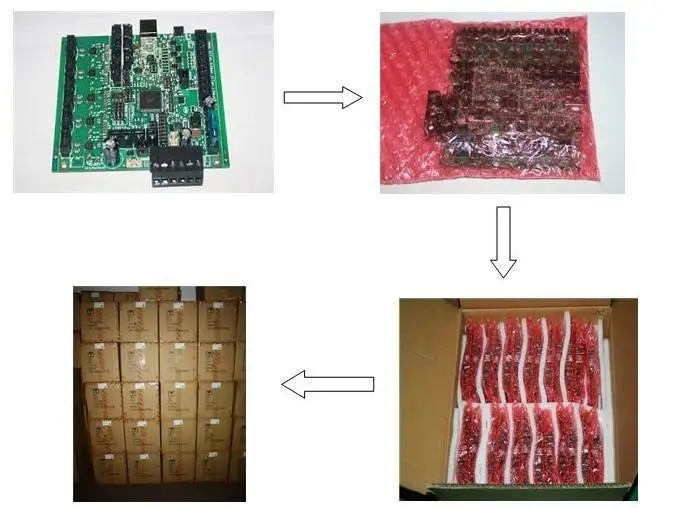

包装
包装: | 内部のパッキング: 真空パッケージ外のパッキング: 高- 標準的なカートン( 32*35*40cm、 12kg総重量) |
を歓迎するeastwin!
eastwin pcbボード製造とpcbアセンブリサービス含むbelowsの:
pcb設計&電子pcbメーカー
* pcbボードファイルで部品リストお客様が提供(ガーバーファイル、pcbファイル、イーグルファイルまたはcadファイルすべて許容できる)
* pcbボードファイルによってチェックされますpcbエンジニア(eastwinエンジニア検討していきますファイルと改善をデザインで提案)
* pcbボードメイド、回路基板部品によって購入eastwin (eastwinは助けに注文aprrovedファイルで短時間)
* pcbボードコンポーネント調達によるeastwin (eastwinできるにソースをコンポーネントとして部品リスト)
* pcbボードでコンポーネント組み立て(eastwinは助けに作る数サンプル最初とときサンプル承認された、残りは完全で本当に非常に短い時間としてrequst)
*電子テスト回路ボードまたはpcba (すべてが裸ボードは通過e-テストと機能テストのpcba)
*高速配信、帯電防止パッケージ(eastwinは助けに提供よりより良い梱包方法に各プロジェクトと思うよりもあなたが想像できる)
* rohs指令準拠、鉛フリー(すべてのプロセスは厳格なstardard、iso9001: 2008)
*ワンストップサービス用pcb設計、pcbレイアウト、pcb製造、部品購買、pcbアセンブリ、テスト、梱包とpcb配信
(eastwinこと提供よりサービスよりもあなたが想像できる、気軽にお問合せくださいときニーズを持っている!!!)
パート1:技術的な仕様用pcb
番号の層 | 1,2、4または6、点で最大18層 |
注文数量 | 1に50,000 |
ボード形状 | retangular、ラウンド、スロット、カットアウト、複雑な、不規則な |
ボードタイプ | 剛性、柔軟な、剛性の柔軟な |
板材料 | fr-4ガラスエポキシ、fr-4高tg、rohs準拠、アルミ、ロジャース、など。 |
ボード切断 | せん断、v-スコア、タブのルーティングされます |
ボード厚さ | 0.2〜4.0ミリメートル、フレックス0.01〜0.25ミリメートル |
銅重量 | 1.0、1.5、2.0オンス |
はんだマスク | 両面緑lpi、またサポート赤、白、黄色、青、黒 |
シルクスクリーン | 両面または片面で白、黄色、黒、または負 |
シルクスクリーン最小線幅 | 0.006 または0.15ミリメートル |
マックスボード寸法 | 20インチ* 20インチまたは500ミリメートル* 500ミリメートル |
最小トレース/ギャップ | 0.10ミリメートル、または4ミル |
最小ドリル穴径 | 0.01 、0.25ミリメートル、または10ミル |
表面仕上げ | hasl、nickleの、浸漬金、スズ、浸漬シルバー、osp、など。 |
板厚公差 | ±10% |
銅重量公差 | ±0.25オンス |
最小限のスロット幅 | 0.12 、3.0ミリメートル、または120ミル |
v-スコア深さ | 20-25%の板厚 |
デザインファイルギ | ガーバーRS-274、274D、イーグルとautocadのdxf、dwg |
♦すべての上記の説明はを実証する能力の当社の工場、
あなたが持ってどんな特定の要件、くださいお問い合わせ。
その2:詳細な用語用pcbアセンブリ
1。技術的要件用pcbアセンブリ:何ができる?
1)プロの表面の取り付けと貫通穴はんだ付け技術
2)さまざまなサイズ好き1206,0805、0603,0402、0201コンポーネントsmt技術

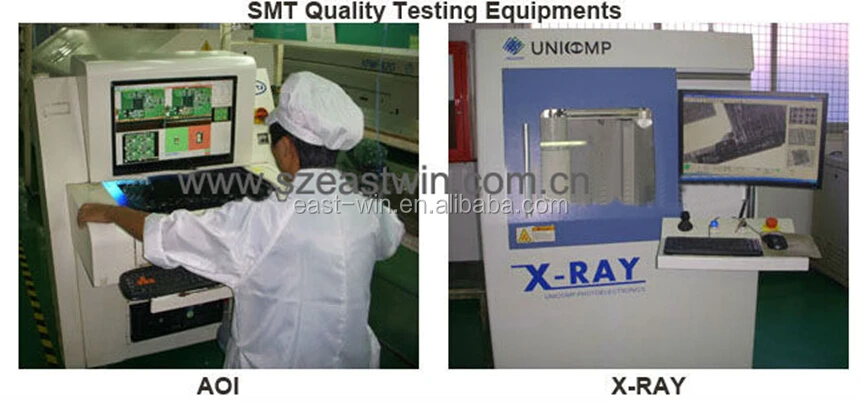

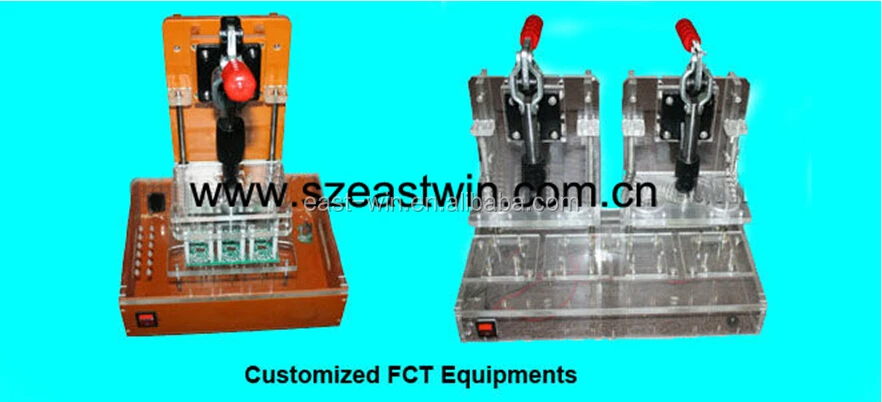

3) ict (で回路テスト)、fct (機能回路テスト)技術。
4) pcbアセンブリでul、ce、fcc、rohsの承認
5)窒素ガスリフローはんだ付け技術用smt。
6)高標準smt &はんだ組立ライン
7)高密度相互接続ボード配置技術容量。

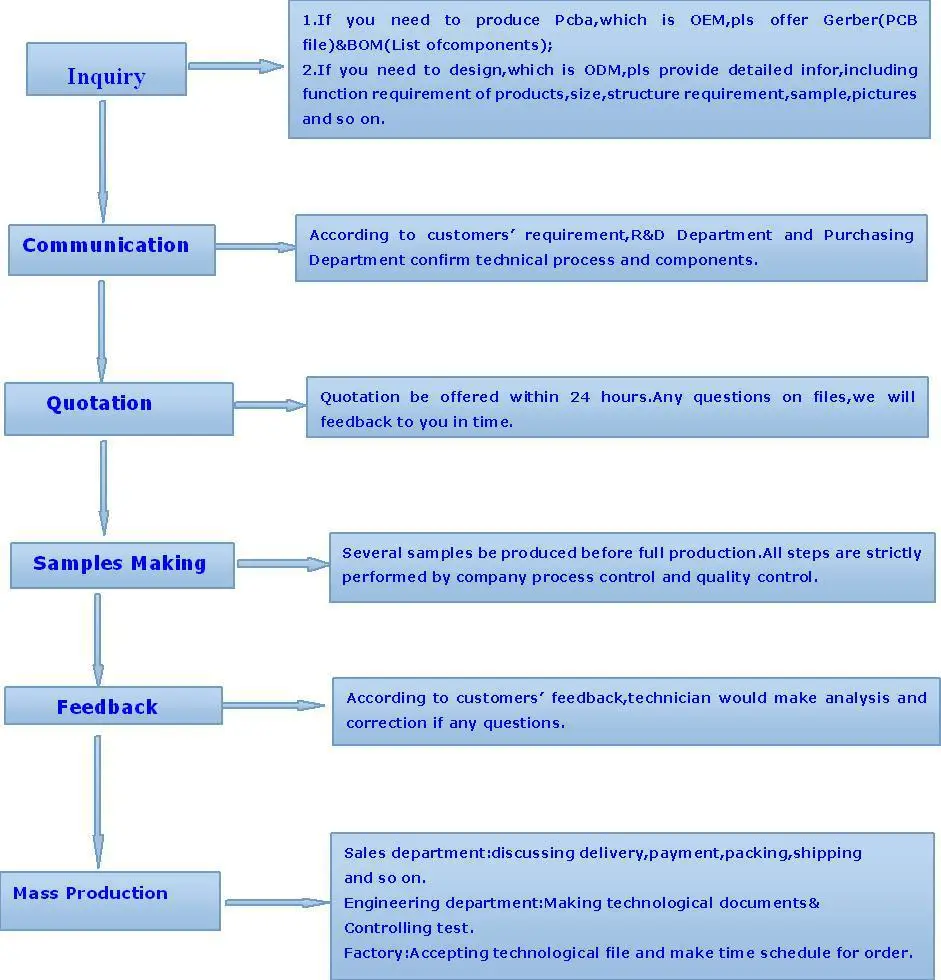

2。引用要件用pcbとpcbアセンブリ:
1)ガーバーファイルとbomリストガーバーファイル、pcbファイル、イーグルファイルまたはcadファイルすべて許容できる
2)クリアpicsのpcbaまたはpcbaサンプル用米国これはために大いに役立つを高速購買として要求
3)試験方法pcbaこのことを保証100%良い品質製品ときに渡される
3。アセンブリcapabilities
を·プリント回路基板アセンブリ(pcba)
を·スルーホール
を·表面マウント(smt)
を· pcb取り扱いまで400ミリメートルx 500ミリメートル
を· rohs対応生産
を·非rohs生産-どこ許可
を·葵
4。コンポーネント技術
を·パッシブダウンに0201サイズ
を· bgaとvfbga
を·リードレスチップキャリア/csp
を·ファインピッチに0.8ミル
を· bga修復とのreball
を·パート除去と交換

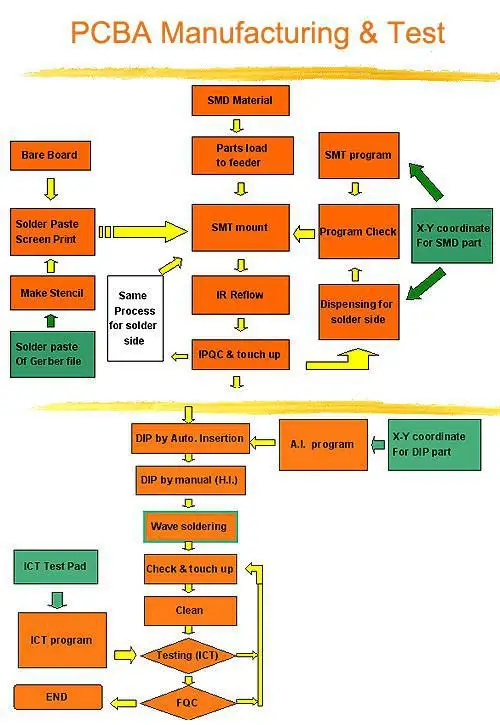

5. production詳細:
1)素材管理
サプライヤー& rarr。コンポーネント購入& rarr。iqc & rarr。保護制御& rarr;材料供給& rarr。ファームウェア
2)プログラム管理
pcbファイル& rarr。dcc & rarr。プログラム整理& rarr。最適化& rarr。チェック

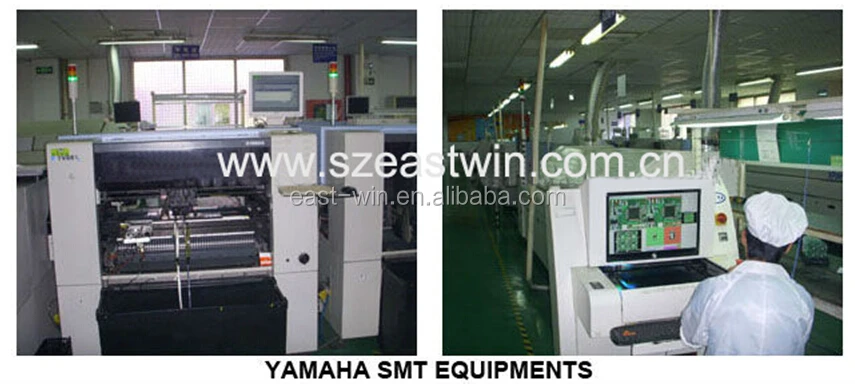

3) smt管理
pcbローダー& rarr。スクリーン印刷機& rarr。チェック& rarr。smd配置& rarr。チェック& rarr。熱風リフロー& rarr。ビジョン検査& rarr。葵& rarr。を維持

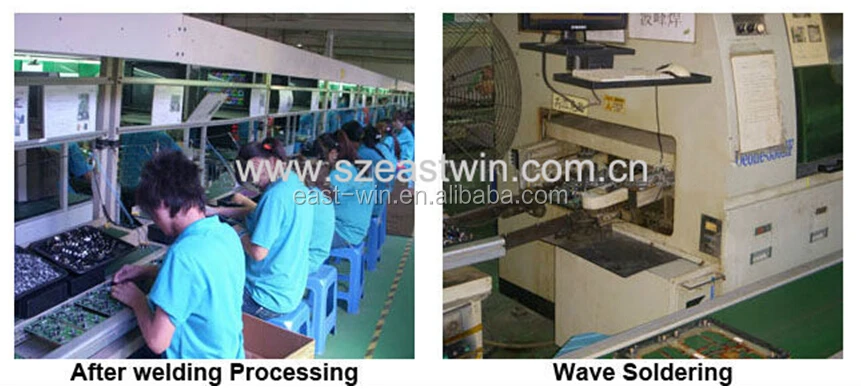

4) pcba管理
tht & rarr。はんだ波(手動溶接) & rarr。ビジョン検査& rarr。ict & rarr。フラッシュ& rarr。fct & rarr。チェック& rarr。パッケージ& rarr。出荷
