| 原産地: | 中国(本土) | 銘柄: | WDF | モデル番号: | WDF0269 | 層の数: | 1layer | Min.線幅: | 0.35MM | 基材: | FR1 | 表面の仕上げ: | HASL | Min.行送り: | 0.4MM | 板厚さ: | 1.6MM | Min.穴のサイズ: | 0.2MM | 銅の厚さ: | 1OZ |
包装
| 包装: | CNCのパッキング、真空のパッキング、帯電防止パッキング |

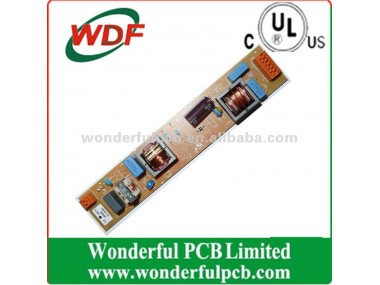

電子バラストpcbボード
1.1- stop- サービス
2.oemサービス
3.必要なファイルガーバー
4.サンプルが付いているpcbのクローン
5.品質保証と後にプロ- 販売サービス
私たちの製作capacity forリジッド基板:
1)層カウント: 1-28l
2)厚さボードが終了しました: 0.21mm-7.0mm
3)材料: fr-4,cem-1,cem-3,高tg、 fr4ハロゲンフリー、 ロジャース
4)最大。 完成したボードサイズ: 23・回; 25 ( 580ミリメートル・回; ミリメートル)
5)分。 ドリル穴径: 3ミル( 0.075ミリメートル)
6)分。 線幅: 3ミル( 0.075ミリメートル)
分。 行間: 3ミル( 0.075ミリメートル)
7)表面仕上げ/治療: hasl/鉛フリーhasl、 hal、 化学錫、 化学、 金、 浸銀/ゴールド、 osp、 ゴールド
Plating
8)の銅の厚さ: オンス0.5-7.0
9)はんだマスクの色: 緑/yellow/黒/white/red/blue
10)穴の銅の厚さで: @・@25.0um ( @・@1mil)
11)内部のパッキング: 真空packing/ビニール袋
外のパッキング: 標準的なカートンのパッキング
12)形状公差:& plusmn;。 13
穴の公差: pth :& plusmn;。 076 npth:& plusmn;。 05
13)証明書: ul、i so9001、i so14001、
14)特別な要件: 埋もれて止まりvias+controlled+bgaインピーダンス
15)プロファイリング: パンチング、 ルーティング、 vカット、 をベベル
16)oemサービスを提供していのすべてのソートにプリント回路基板アセンブリ電子包まproducts だけでなく、
私たちの最新の取引を示してい:
1.ブース: l32、Expoelectronica2013、 4月。 クロッカス10-12th博覧会で、 モスクワ、 ロシア2.ブース: 11j36、 globalsources4月hk。 12から15、 2013asiaworld- 博覧会、 香港
3.ブース: 9j35、 globalsources10月hk。 12-15th、 2013asiaworld- 博覧会、 香港
