| 原産地: | 中国(本土) | 銘柄: | oem | モデル番号: | LXT0451 | Min.線幅: | 1.6ミリメートル | 基材: | fr-4、高tg fr4、高周波ボード(テフロン、ロジャースアーロン)、 | 表面の仕上げ: | 0.1ミリメートル | Min.行送り: | 0.1ミリメートル | 板厚さ: | 0.21ミリメートル | Min.穴のサイズ: | 0.25ミリメートル | 銅の厚さ: | 0.3オンス | 製品名: | pcb電子回路基板 | プレート: | スクリーン印刷機 | 使用法: | ラベルプリンタ | カラー&ページ: | シングルカラー | 番号の層: | ダブル層 | 基材: | fr4 | ミン。ライン幅: | 0.1ミリメートル | ミン。ライン間隔: | 0.1ミリメートル | ボード厚さ: | 1.8ミリメートル | サービス: | oem & odm |
包装
| 包装: | 包装の詳細:防湿と帯電防止パッケージ配信の詳細: 25日以内に対する支払い |

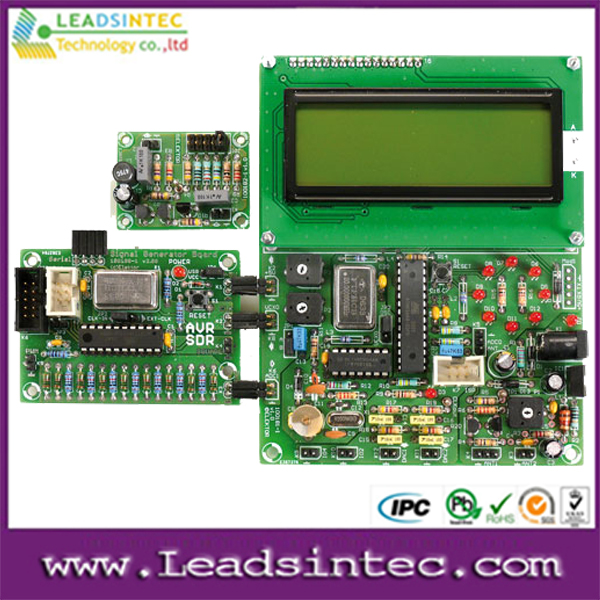

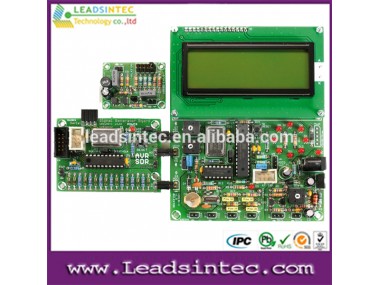

製造金属検出器94v0 rohs pcb電子回路基板
|
製品ショー:
faq
q:どのように私は引用を取得で時間?
a: を送ってくださいはpcbファイルとコンポーネントリストメールまたはオンラインツール( aliwangwangまたはskype、whatsapp)をファイルがチェックされ初期引用は提供されwithing 2営業日として通常(ガーバー、イーグル、pcb、cadファイルが許容される)。
q:どのように場所の順序?
ステップ1:送信poで要求(ファイナルプロジェクトファイルを確認した)と私たちは確認でパイ。
ステップ2:順序は、締結した私たちの注文システムで同じ日。
ステップ3:預金または全額支払い完了、その後注文確認さによる当社財務部門。
ステップ4:順序は応じて続行によって私たちの購買システム。
ステップ5:サンプルまたは写真を提供したための承認。
ステップ6:バランス支払い完了、shippmentの配置され、追跡が提供されます経由email。
q:何の通常シーケンシーの注文?
ステップ1: * pcbボードファイルで部品リスト詳細お客様が提供。
ステップ2: * pcbボードファイルチェックによるpcbエンジニア。
ステップ3: *コンポーネントによって確認された倉庫詰め込む。
ステップ4: * pcbボードでコンポーネント組み立て。
ステップ5: *電子テスト回路ボードまたはpcba。
ステップ6: *帯電防止パッケージ、高速配信。
q:どのようにことを確認間違い大量生産?
a:を生産したファイルがチェックされますエンジニアリングチーム. samplesは
ために提供する前に承認量産。
q:何ファイル内の必要性をpcbアセンブリサービス?
a:またはpcbファイルとコンポーネントリスト、私たちも必要性pnp (ピックアンドプレース)
とコンポーネント位置ファイルため生産。
q:どのように私はトラックを出荷?
a:とき注文完了、電子メールが送信されに確認を値と出荷方法。
その後を出荷追跡番号は共有で電子メールとして常に。
q:どのように私は共有をフィードバック?
a:を送ってくださいコメントに注文番号30日以内に私たちのフィードバックサービス部門。当社のサービス部門進みますで営業日として通常。
q:どのようなサービスzhengteエレクトロニクスこと提供?

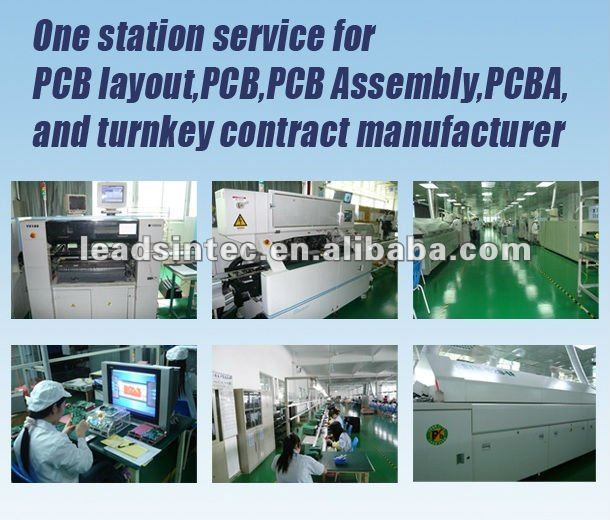

を: ワンストップサービス用pcb設計、pcbレイアウト、pcb製造、部品購買、pcbアセンブリ、テスト、梱包とpcb配信。
お問い合わせコンタクトパーソン:アモス王
スカイプid:アモス。wang3
wechat: 249485596
電話番号: 86-13714864951
