製品仕様

プログラミングモード

自動書き込み、 手動で書く、 cadデータのインポート、 自動マッピング

コンポーネントライブラリ

検知モード

検出カバレッジボード全体を最適化。

パズルおよびマルチマーク。 バックを含有するマーク機能

検出の種類

はんだペースト印刷であるかどうかは、 オフセット、 が少ない錫、 錫より回路。

錫であっても。 汚染欠陥足りない部分やその他の部品、 オフセット、 スキュー、

墓石、 celi、 部品を回す、 誤った部品、 破損し、 背中、 他の

小さい錫の欠陥の錫はんだジョイント、 溶接、 錫、 さらには、 銅pcb

汚染黒パッド、 分離、 銅の不足箔( chipout)、 酸化

(マシンは特徴)

画像認識

そのパラメータ自動設定として( suchオフセット、 極性、 短絡、

等。) に応じて異なるテスト要件

spcとプロセスの転送

全体レコードのテストデータと統計分析で表示することができ

の任意の領域製造条件と品質分析

pcbのサイズ

50・回; 50mm( min)- 400・回; 400mm( 最大) それに応じてカスタマイズすることができ、

大きめのサイズ

pcb曲率

3％< 対角5mmまたはpcb

pcb部高さ

トップ:< 以下40mm< 60mm

pcb伝送

底- アップ機能が自動的に補正し固定針pcb用トップ

歪み、 自動的に内外へのプレート。 自動的に調整する

幅

位置決め精度

<10um以下

移動速度

800ミリメートル/sec( max)

画像処理速度

チップ0201< 9ms

カメラと照明システム

※16001200画素フル- カラー高- スピードデジタルccdカメラ、 イッテルビウム18um解像度ヘッド、 三つの- チャンネル白ledライトやrgb光源

駆動システム

acサーボモータシステム、 精密研削ボールねじ

最小一部テスト

・02010.3ピッチicチップ

の計算方法

の色の操作、 色押出アクリルシート、 グレースケールコンピュー、 イメージ

コントラスト、 等。

出力表示

22- インチのワイドスクリーン( 16: 10、 ※16801050解像度) hdmiディスプレイ

ネットワーク通信

サポート

データ転送ツール

cadサポート、 エクセル、 txtおよび他の一般的なフォーマット

マシンモデル

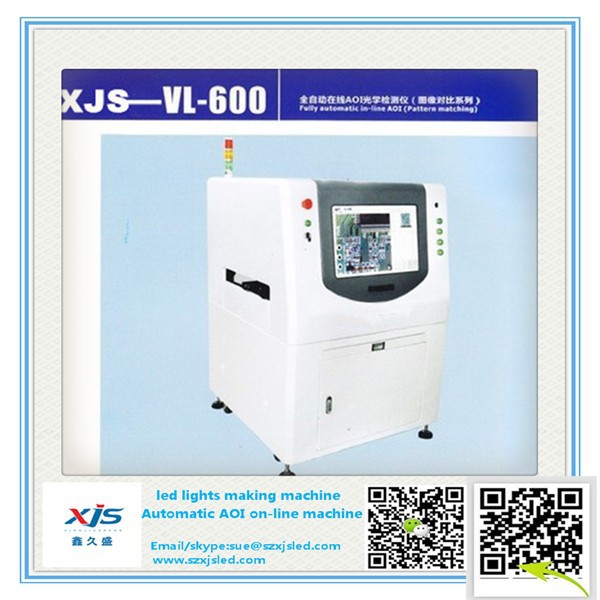

Xjs- vl- 600( オン- ライン)

重量

600kg

機器の寸法

1000・回; 1020・回; 1400ミリメートル

機器

ce安全基準に準拠してい

圧力要件

0.49mpa
