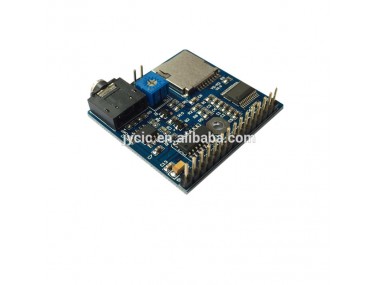

音声再生モジュール、mp3音声プロンプト、音声放送装置

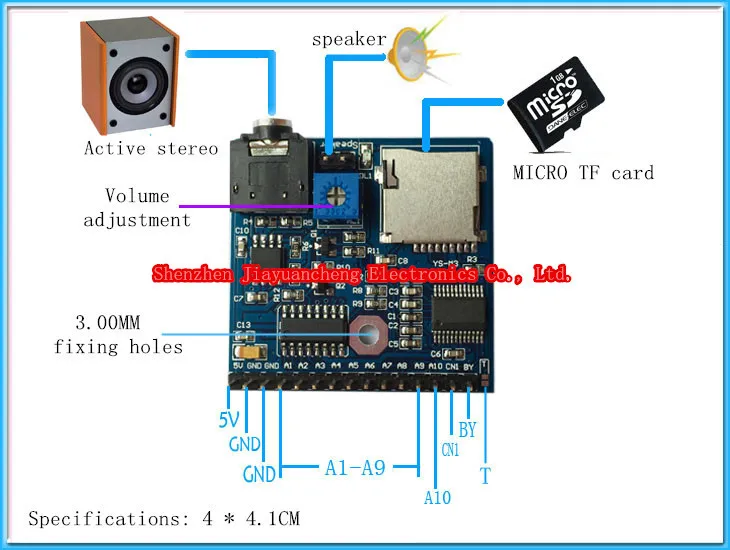

サイズ: 4*4.1センチ

電源:dc5ボルト1a

トリガーポート:9

トリガ歌:直接トリガ9,scmトリガ31

スピーカーパラメータ:ワット0-24-8ユーロ(調整可能なボリューム)

最大メモリサポート: 16グラム

サポート再生フォーマット: mp3、wav

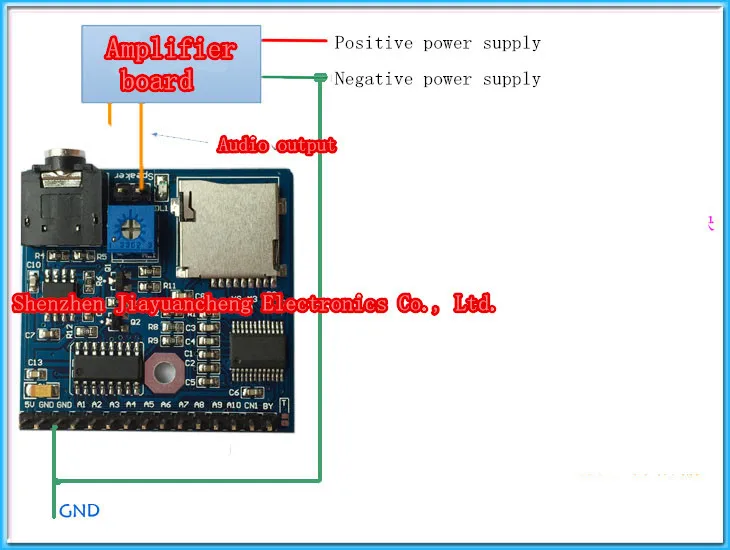

アンプボード接続図
1、を特徴を入力アンプに接続されて音声モジュールスピーカー出力のスピーカー出力
2、アンプボードと音声モジュール相互接続された地面
3、を他に保つをデフォルト接続モード

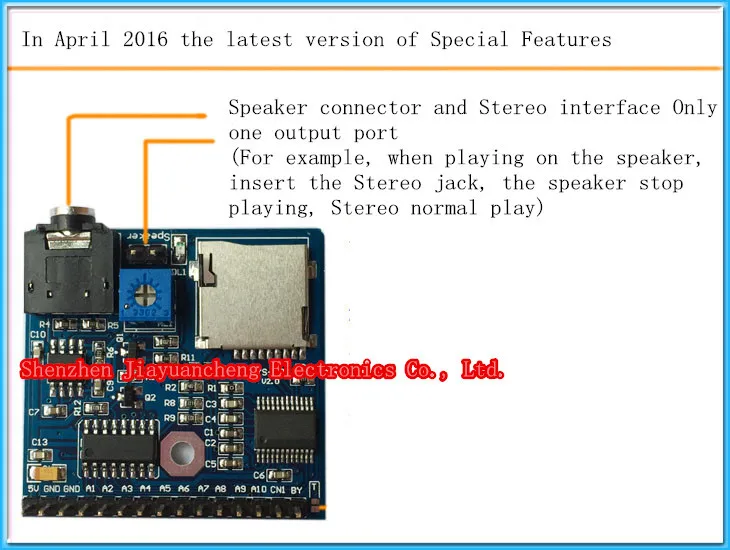

キャリアボードボリュームコントロール用スピーカー出力音のみ調整効果的なサイズ。サウンドボックス出力は無効です尚メモリダイ(tf)格納されているmp3形式
1,をフォルダ命名:をメモリカード作成をフォルダという名前"01 "
2、mp3001-999名前そもそも命名
たとえば、を最初の歌ことが命名: 001。mp3または001マイケル·ジャクソン-私たちは世界。mp3または001weは世界。mp3
を第二の歌命名002. mp3002adsまたはサウンド。mp3 1、を再生できる多くの曲?どのように順序を決定する?

a:直接ポートトリガトリガすることが9、をマイクロコントローラ31缶制御コーディング;に従って決定に注文の01にトリガをmp3フォルダ内部という名前番号、ように最初の歌は001。mp3

2、できない取るビッグホーン?あなたはピックを音?

a:直接アクセススピーカー最大電力3ワット4-8R;またはオーディオアンプに接続するために取る大きな音増幅スピーカー。

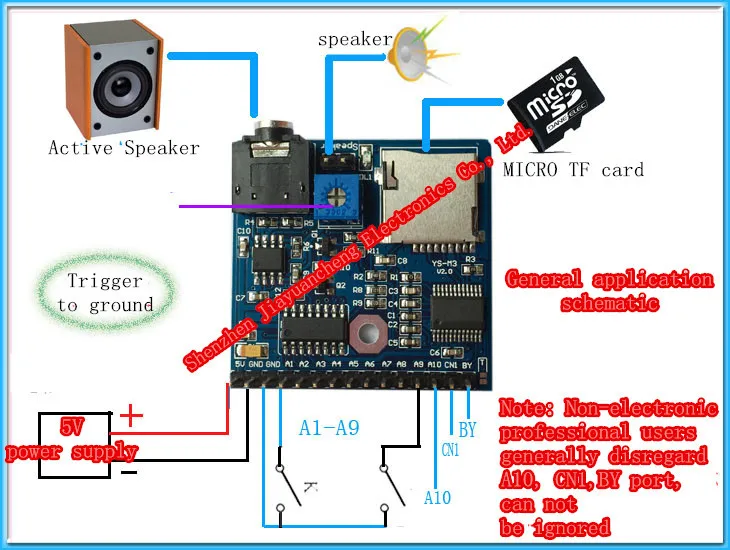

3、どのようにトリガーポートにプレイ?

a: 9ポートトリガ、トリガーポートa1-a9にgnd (アース)ポートにプレーヤータッチ対応する歌。

4、どのように一時停止と歌、を次のいずれか?

a:があるような機能。

5、cn1による足と何?

a: cn1は低トリガを演奏第二歌、できない他のトリガー割り込みがトリガされたするまで終え演奏。による作業ステータス出力、を出力高再生しているとき、デフォルトで残る低いときにプレイしていない。. 特定の使用の個人的な使用、必要があるに使用、必要はありませんまたは方法がわからないそれを使用することが空!

6、再生できない場合は音の恐怖、といくつかの個別録音会話?

a:いいえ問題、これはmp3プレーヤーモジュール、限りを保存されたファイルでmp3やwavファイルを再生することができを対応するコンテンツ限定されずに特定の違いを音!

7. whyプレイ1-2 s後自動再生を停止?

を:これは瞬時停電故障電流供給不足につながった外部付属リセット停止、だから顧客にコース、直接接続に出力の電源、できないアクセスまたは他のマイクロコントローラ開発ボードでアンチリバースはダイオードの電源これは原因は電流についていくで変更、それは、提案されに直接アクセスソースの5ボルト電源出力口。特別アプリケーションスキル:
1、私たちする必要を使用このモジュールに電源プレイを歌、ちょうど前を電源対応するにをトリガーポートグランドに(gnd)ことが!無料リスト 1、YS-M3音声再生モジュール* 1
